Gerät: Laptop Samsung

Problem: ISY IAC 2100 Netzteil zerstört Notebook

Maßnahme: Da das originale Netzteil kaputt gegangen ist, hat man vor vier Jahren ein ISY-Netzteil gekauft, jetzt geht das Notebook nicht mehr.

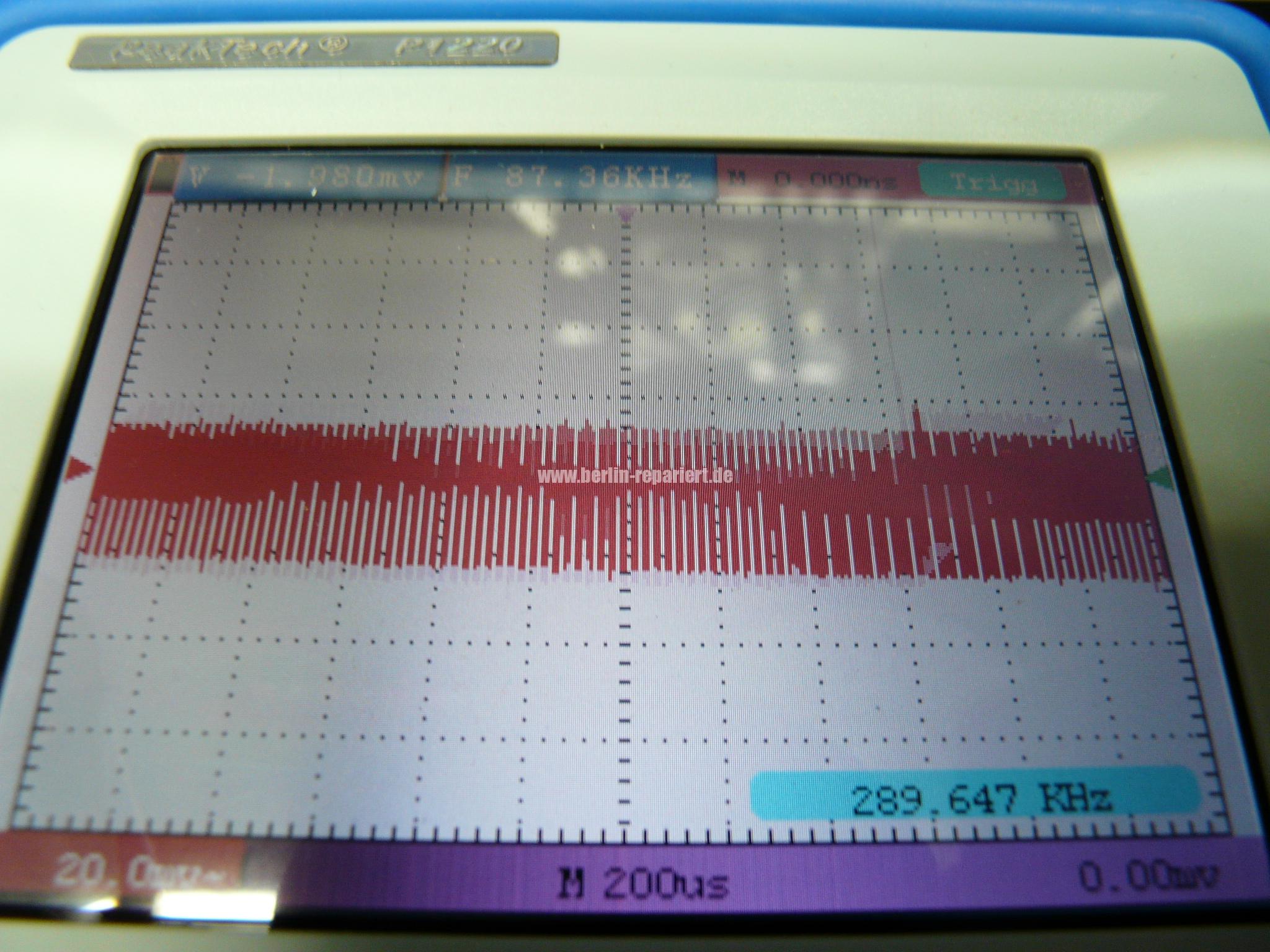

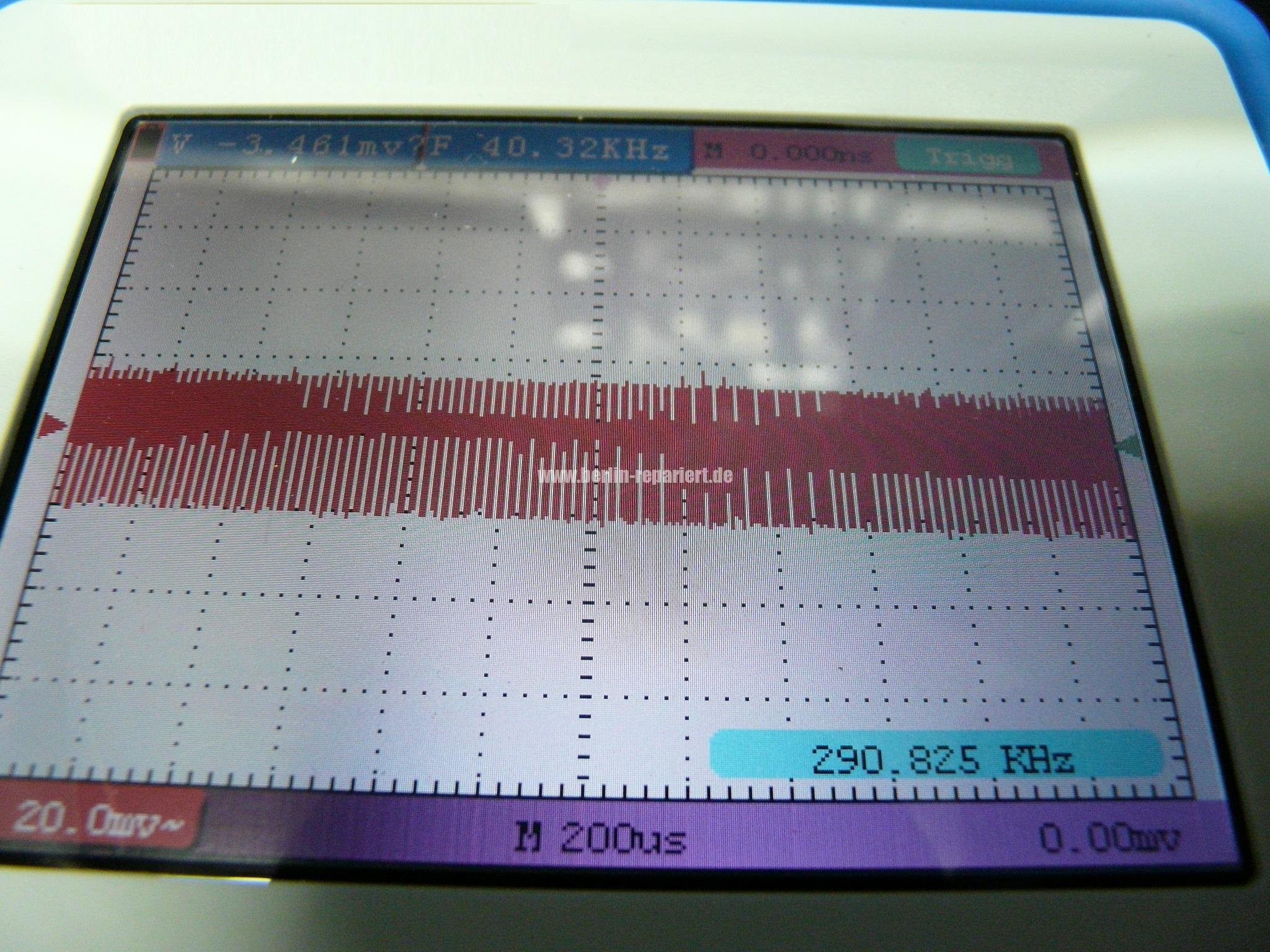

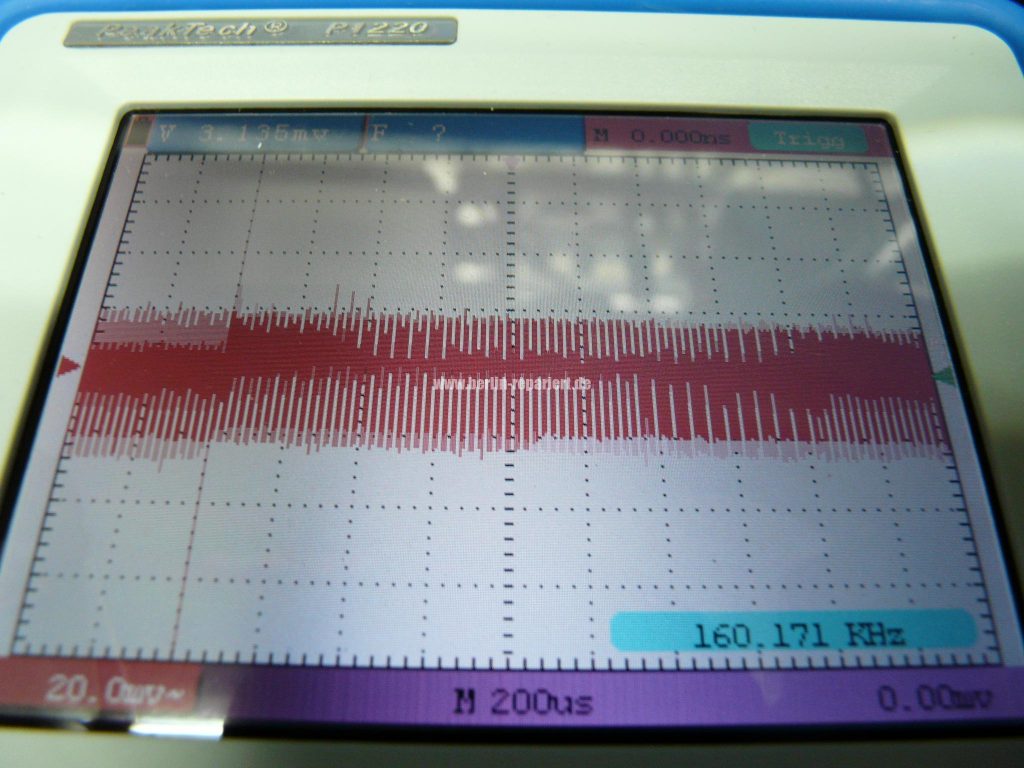

Der ISY-Netzteil liefert keine 19V Spannung mehr, mit dem Oszilloskop gemessen sind die 19v keine Gleichspannung mehr, sondern eine Hochfrequenz-Spannung die zwischen 20-300+kHz mit Amplituden von ein paar mV bis zu mehr als 5V schwingt, das Schlimme dabei ist, die zeitweise auftretenden Spannungsspitzen, im Bild als lange vertikale Linien zu sehen (ziemlich schwer zu Fotografieren).

Da mein altes Oszi dafür nicht mehr geeignet ist, hier mit ein moderneren Messgerät ein paar Bilder. So ein Netzteil sollte nicht mehr repariert werden. Normalerweise sollte so ein Fehler in dem Netzteil, von einem Optokoppler überwacht, die Primärseite des Netzteils sperren und somit sollte sich das Netzteil abschalten. Dies ist ein Grund dafür, das in modernen Netzteilen mehr als ein Optokoppler zu finden ist.

EMV und der Elektrosmog.

Dieses Netzteil hier ist defekt, man sollte sich besser ein originales Netzteil kaufen, denn die originalen Netzteile haben weniger Probleme in dieser Hinsicht, nach meiner Einschätzung. So ein Netzteil kann eine Menge Störungen verursachen (TV-Empfangsstörungen, WLAN, Handy in Funklöchern,..) usw. Diese Hochfrequenz und deren Spiegelfrequenzen werden leider in unsere Stromversorgungsnetze eingespeist. Momentan werden Daten gesammelt, die der Netzagentur vorgelegt werden, denn das Problem der “billigen” LED-Beleuchtung sowie einer Menge Elektronik ist, dass diese nicht EMV-konform ist, dadurch verursachen sie in der letzten Zeit eine Menge Störungen in unserer alltäglich elektronisch vernetzten Welt. Und ja, mittlerweile entwickelt sich ein Problem daraus.

Fazit: Mehr dazu in einem Extra Beitrag.

Überarbeitet von Peter aus Niedersachsen
