Bosch SMS69M52EU, keine Funktion, Ablaufpumpe geht An und Aus

5 Jahre alt
Fehler: keine Funktion, Ablaufpumpe geht An und Aus.

Nicht nachmachen!
Hier hört man wie etwas klickt in der Elektronik; hier ist der Relais der Pumpe; das klicken kommt von der schwankenden Spannung auf der Elektronikplatine.
Gemessen werden max. 2,7V, und der Netzteil “pumpt” den ganzen Zeit; in den Rhythmus klickt der Relais und die Pumpe geht An und Aus, ohne Unterbrechung.
Die 290V sind OK; der Fehler liegt also in der Sekundärseite.
Hier sind ca. 9Ohm nach dem Stabi-IC, jetzt ist klar warum der Netzteilzusammenbricht.
Habe ein paar teile gemessen; aber an der Leitung hängen nun mal zu viele.

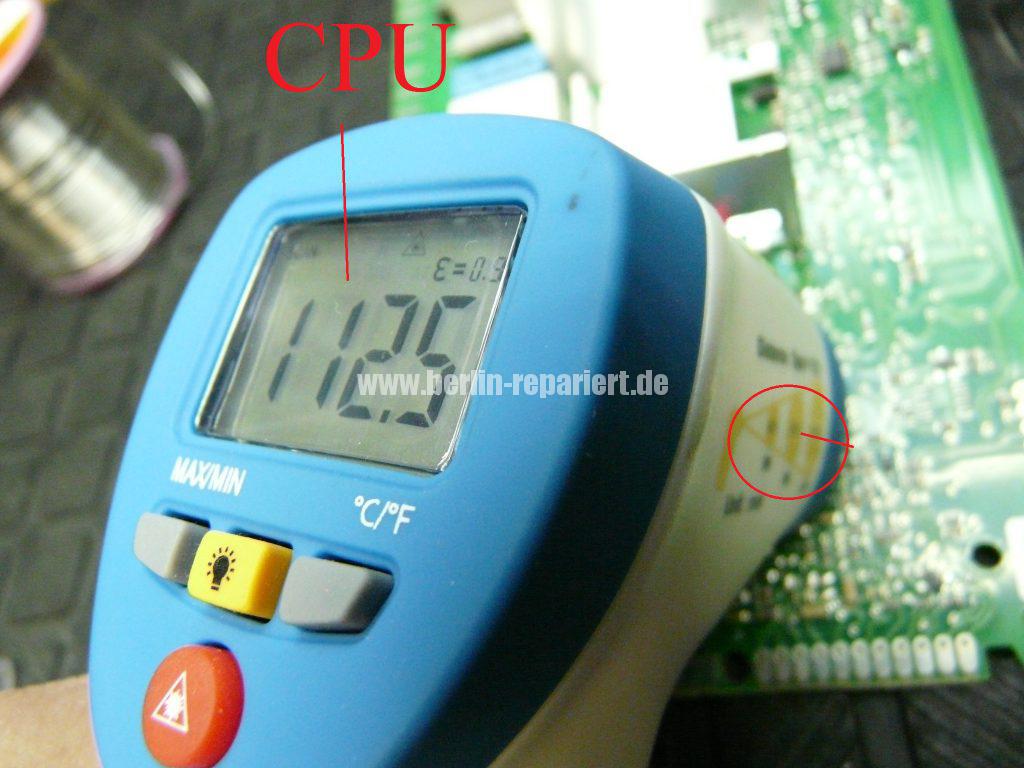

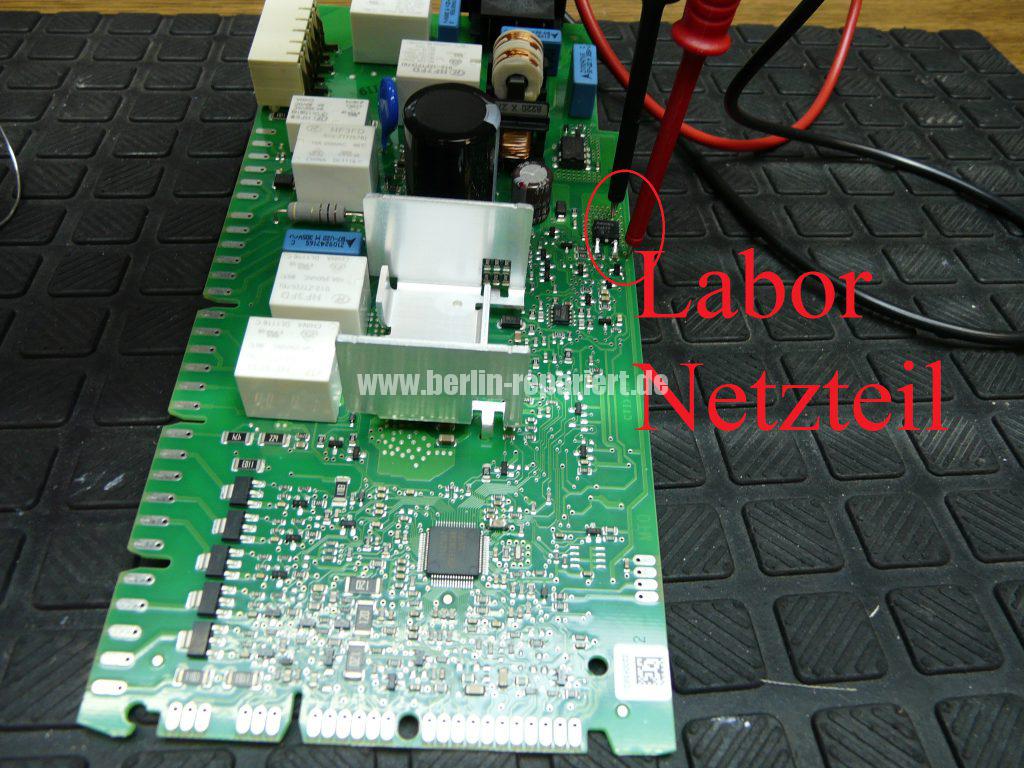

Also, die “Rauch Methode”(früher gab ein andere Name dafür) angewendet; dort wo es raucht, “dort ist der Fehler”. Labornetzteil auf 0V und 5A eingestellt; Leitung eingeklemmt; und der Spannung langsam nach oben gedreht; bei ca. 3,5V stieg der Verbrauch auf über 1,5A; sofort gesucht was wird hier heiß!; hätte nicht gedacht, aber hier wird der Prozessor extrem heiß, über 120°C.
Alles klar jetzt, der Prozessor ist defekt.
Der Fehler wurde schnell gefunden; aber das ist nicht gut; man braucht ein neue Platine.

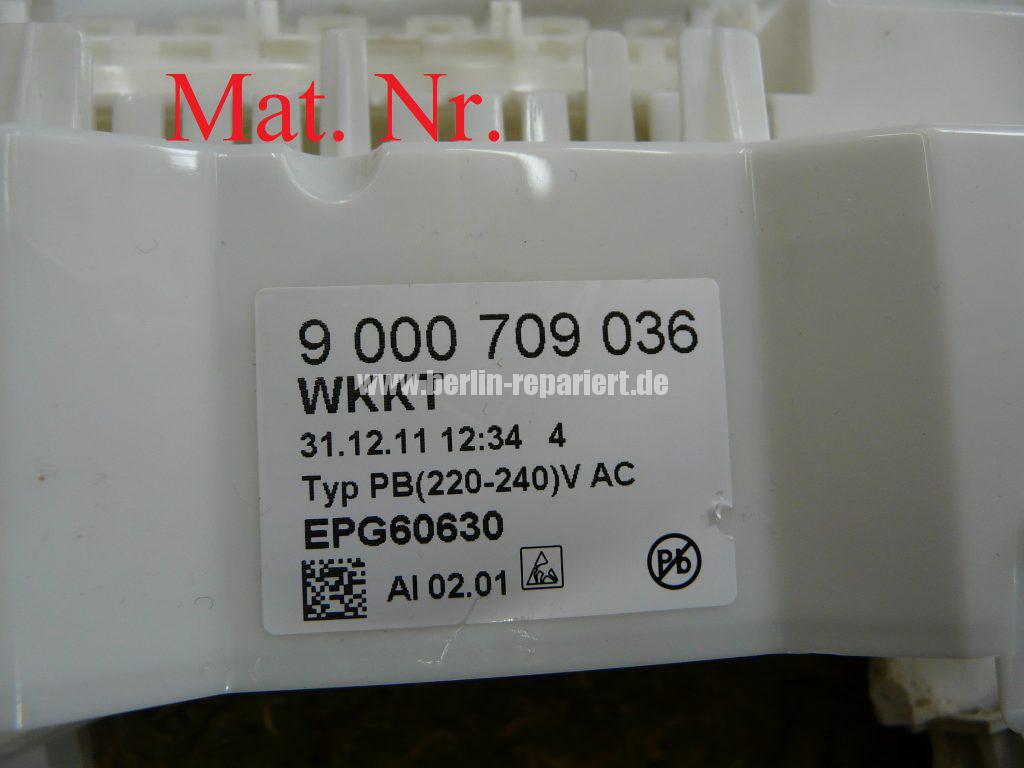

Die Elektronik / Steuerungsmodul, kostet um die 140.-Euro; ist nicht gerade günstig; hinzu kommen noch die Werkstattkosten. Tja, wie wird sich der Eigentümer entscheiden.

Update 29.3.17: das Gerät soll nicht repariert werden, die Reparatur sei zu teuer; der Eigentümer war mit der Werkstatt sauer; ist meistens so, der Werkstatt bekommt als erstens der Frust zu spüren.
