Samsung TAB 3 GT-P5200, USB Buchse defekt, lädt Akku nicht

3 Jahre alt
Fehler: USB Buchse ist defekt, lädt Akku nicht.
Die Gehäuseschale muss ausgebaut werden; im Internet findet man viele Videos wie dies ausgebaut werden kann; die Techniker sind sehr erfahren und scheint leicht zu sein.

Kunststoff Werkzeuge benutzen; sonst kann der Rand der Schale gekratzt werden.

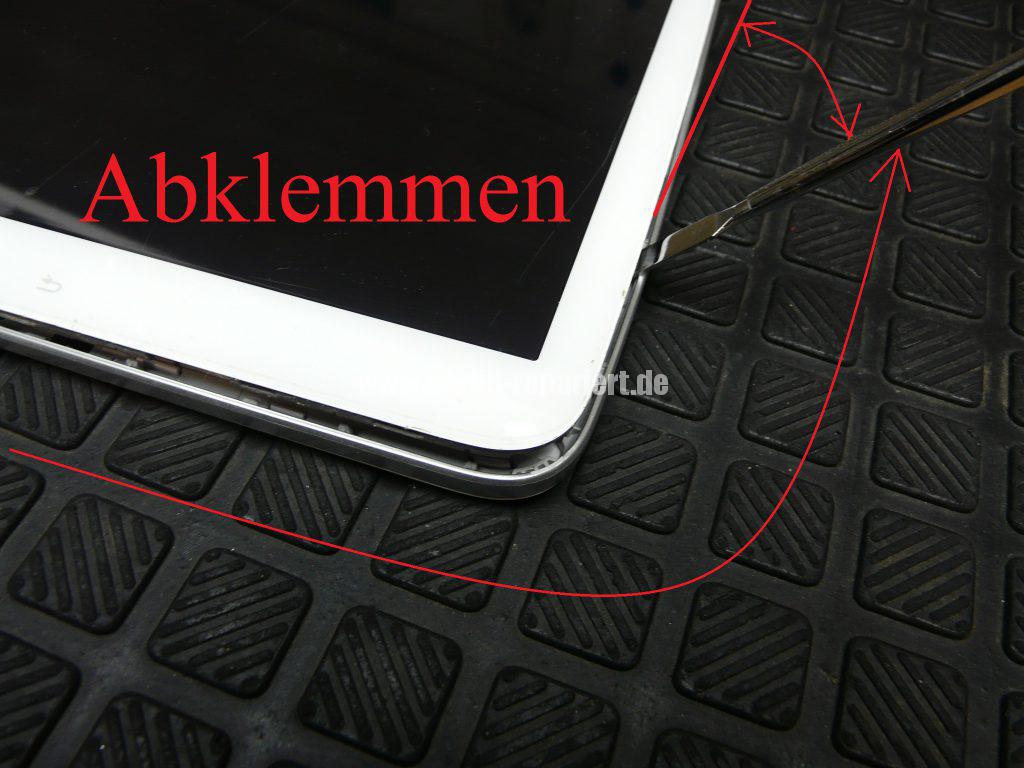

Die Schale zuerst abklemmen.
Zuerst an der USB Buchse anfangen und seitlich links und rechts Richtung Kamera Seite hoch gehen.
An die Kamera Seite; niemals schräg reingehen; man kann die Elektronik, die Leitungen oder der Kartenleser beschädigen.
Nicht zu flach und kurz reingehen; sonst klebt man den Display von der Chassis ab; oder man beschädigt dies.
Also, zuerst abklemmen dann abnehmen; die Schale knistert etwas, die hält aber ziemlich viel aus; trotzdem die kleine “Kralen” nicht beschädigen.

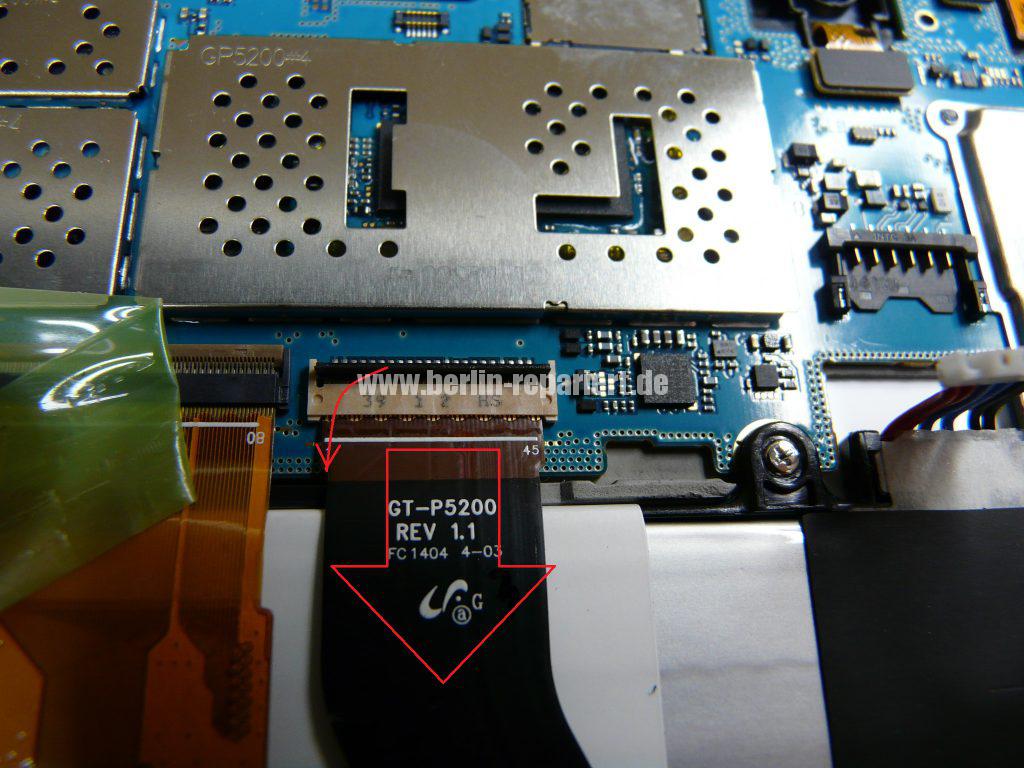

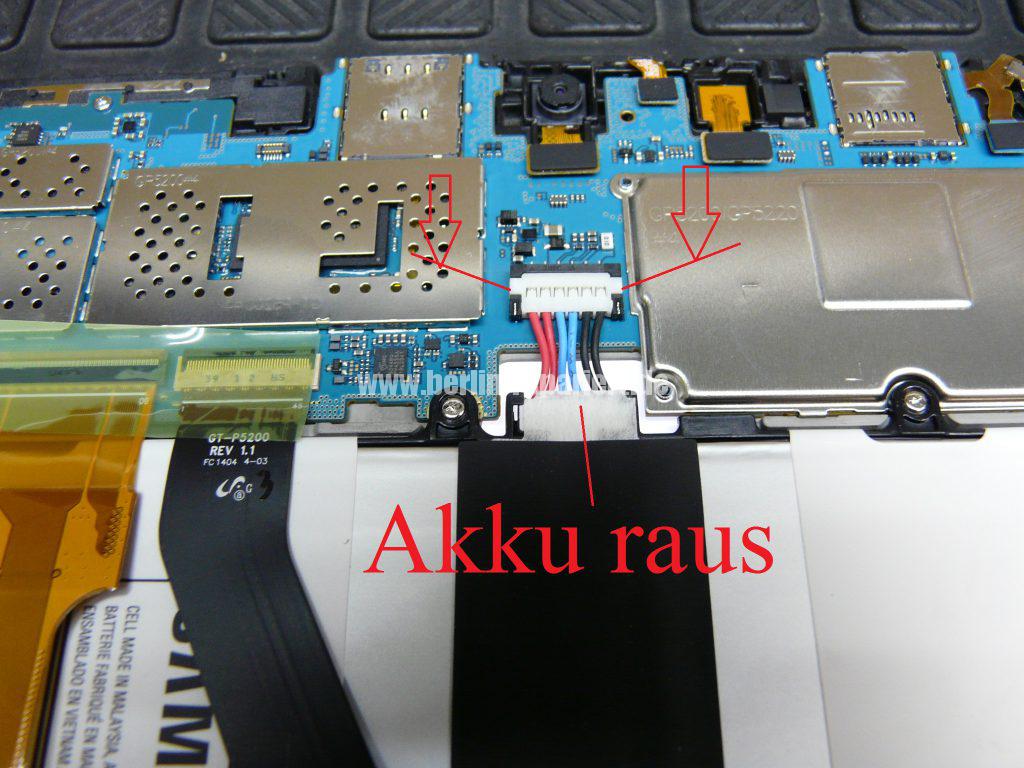

Der Rest ist simpel; Akkustecker abklemmen und nach oben rausziehen; die 2 Schraubend er USB Buchse abschrauben; Leitung der USB Leitung abklemmen und rausziehen; Konnektor rausziehen; USB Buchse abkleben; USB Leitung austauschen.

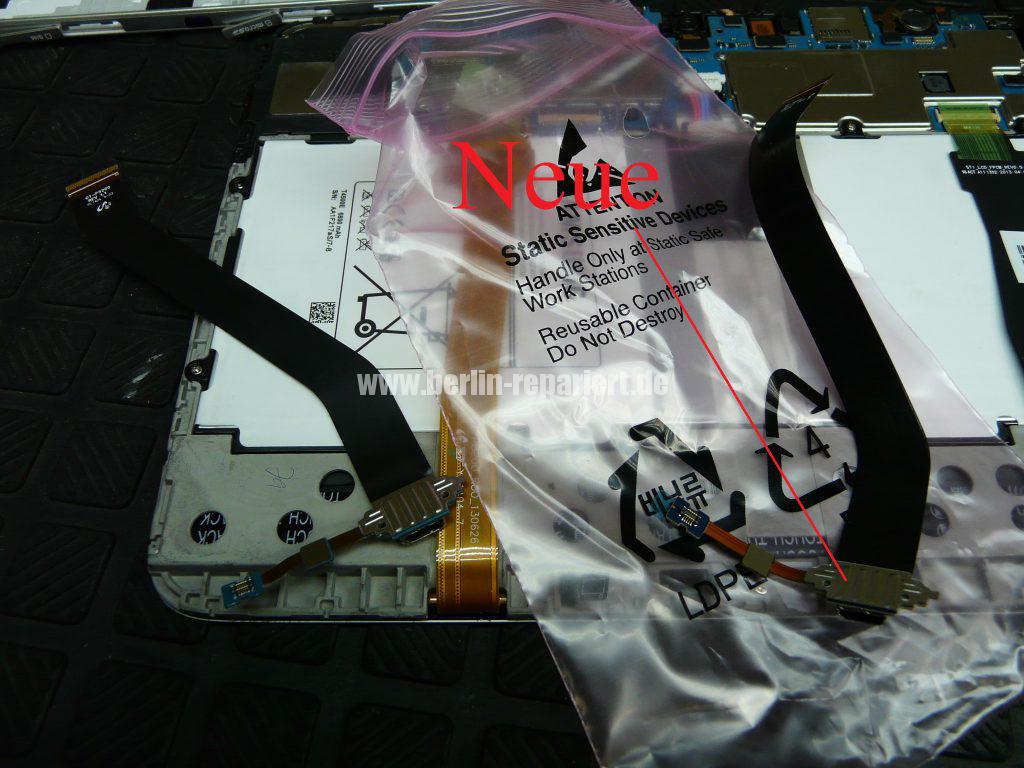

Samsung Micro USB Connector Flex-Cable GH59-13223A, kostet um die 23.-Euro.

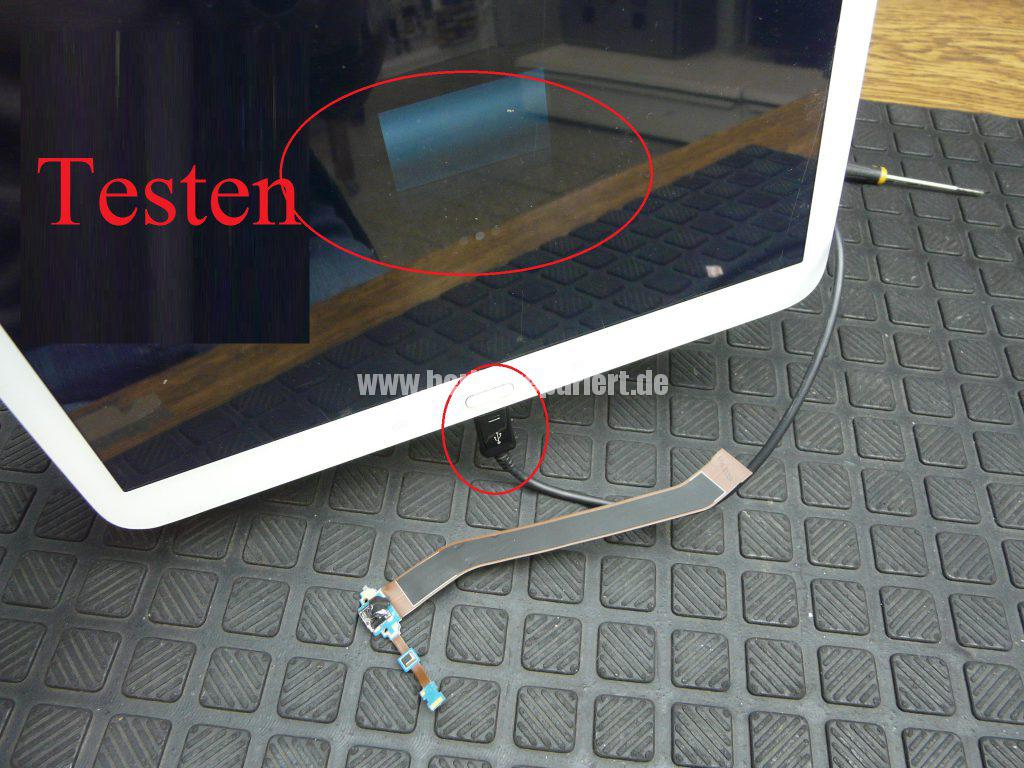

Nach dem Austausch der USB Connector; zuerst testen und dann die Schale einklemmen; sollte der Akku lehr sein dann warten.
