ACER V3-771G, keine Funktion

3 1/2 Jahre alt
Fehler: nichts geht mehr.
Zuletzt lief bis der Akku er lehr war.
Netzteil überprüft!; Akku raus; Serviceklappe abschrauben; HDD und DVD Laufwerk abschrauben und rausziehen; alles Schrauben an der Untereschale abschrauben; Frontblende der Tochpad abklemmen und etwas hoch nehmen; Leitung dort abklemmen und rausziehen, Blende abnehmen.; Lautsprecher und Power Leitung rausziehen, 1 schraube abschrauben; Tastaturabdeckung vorsichtig hoch ziehen, Tastatur Leitung abklemmen und rausnehmen; Leitung der USB Board abklemmen und rausziehen.
Messen; ist die Netzbuchse OK; dann Board 3 Schraube abschrauben abnehmen; Displaykabel rausziehen; Board abnehmen.

Ist die Sicherung, Spule, Widerstand OK!; verfolgen wo gehen die 19V hin.
Hier brechen die 19V, an den ersten Transistor ab.
Habe den Transistor TR1 abgelötet und gemessen = OK; 19V rein, und die Bleiben jetzt stabil.
Habe den ersten Transistor eingelötet und den kleinen Transistor abgelötet; gut, jetzt sind die 19V nicht mehr niedrig; also, der kleine Transistor der über ein Widerstand zu Masse führ, der ist defekt; aber der Board geht trotzdem nicht an.
Mein Labornetzteil “Pumpt”.
Irgendwo ist ein Kurzschluss; schwer zu finden.
Habe viele Teile überprüft, auch die ständige Problemen mit dem Kondensatoren; auch die Holzhammer Methode; nichts hat geholfen; etwas verbraucht hier zu viel; deswegen ist der winzige Transistor durch. Es kann sein das der Ladegerät der Akku ein Problem hat.
Der Board muss ausgetauscht werden.

ACER V3-771G, keine Funktion (2)

ACER V3-771G, keine Funktion (3)

ACER V3-771G, keine Funktion (4)

ACER V3-771G, keine Funktion (5)

ACER V3-771G, keine Funktion (6)

ACER V3-771G, keine Funktion (7)

ACER V3-771G, keine Funktion (11)

ACER V3-771G, keine Funktion (12)

ACER V3-771G, keine Funktion (13)

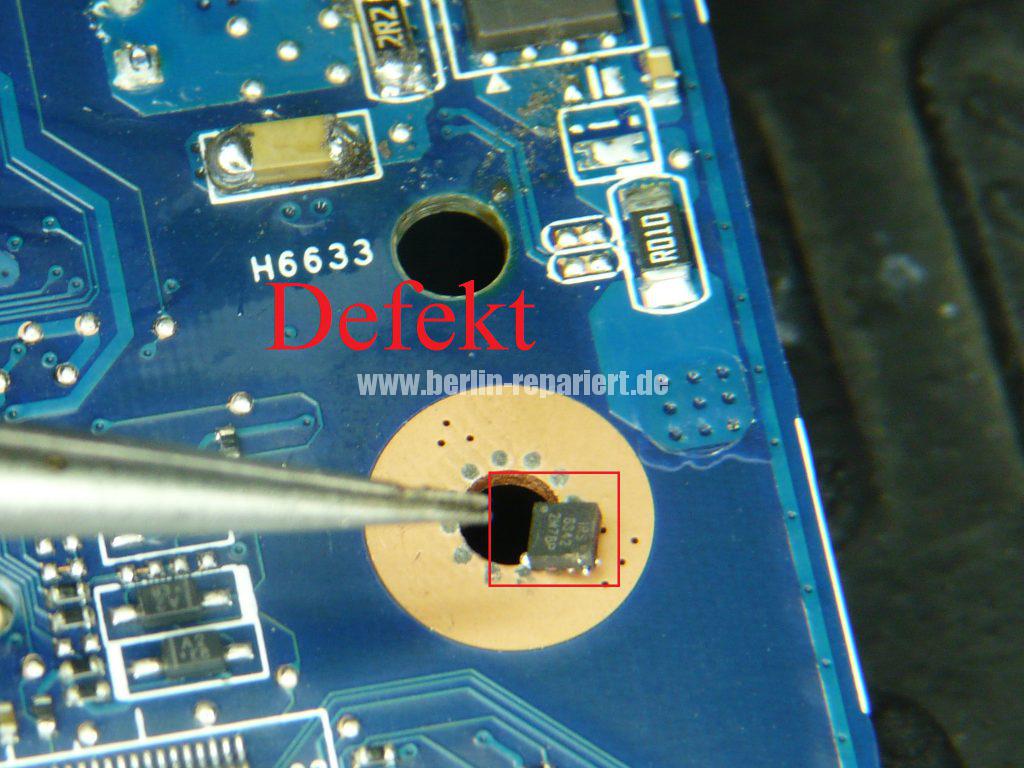

ACER V3-771G, keine Funktion (15)

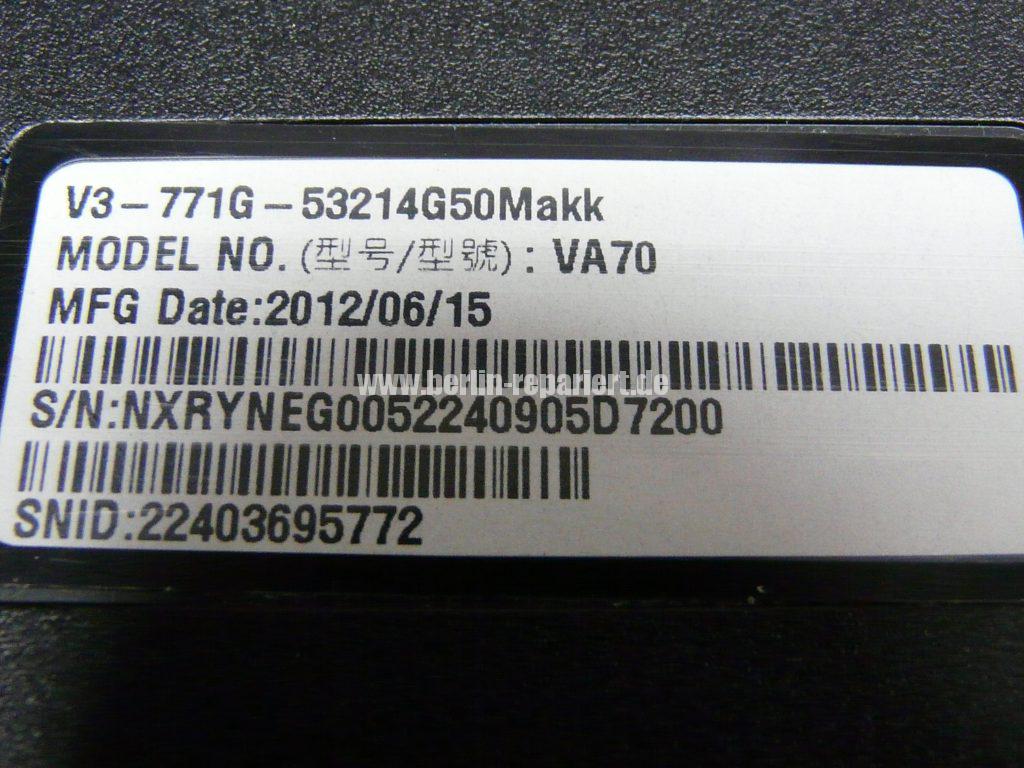

ACER V3-771G, keine Funktion (16)
