Yamaha KX-670, kein Displayanzeige

23 Jahre alt
Fehler:  kein Displayanzeige.
Der LCD Display wird von hinten beleuchtet.
Die “Skalenlampen” überprüfen.

Stecker raus!; Deckel abschrauben und abnehmen; hinter der Display, sind 2 Lämpchen in eine Gummi, in der Displayreflektor reingesteckt.
Die Spannung / Stromversorgung von der Netztrafo messen; es sollen ca. 6V sein.
Sind die 6v, je Lämpchen vorhanden, dann sind die Lämpchen defekt.

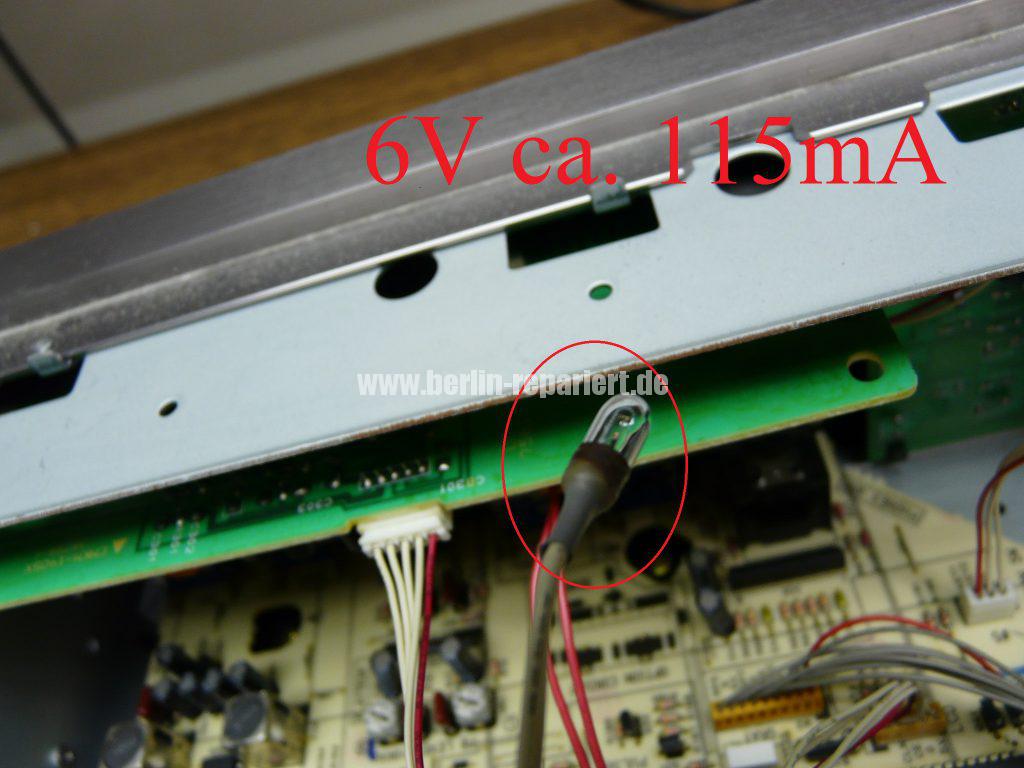

Lämpchen erneuern; 6V und ca. 115mA; man findet noch welche.
Die müssen eingelötet werden.
Hier ist ein Lämpchen defekt.

Klar, man kann auch ein LED einbauen, die Durchmesser passt, sollte aber nicht heller sein; sonst sieht man viele Zusatz Streifen in der Display. Der LED mit ein entsprechende Diode und Widerstand einlöten.

Auch der Bandlauf reinigen; Achsen, Rollen Köpfe.
Nicht schlecht!, BJ 1993; 3 Kopf-Technik mit Hinterhandkontrolle; 3 Motoren; BIAS Tuning; Play Trim; Dolby B-C…
