Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft

5 1/2 Jahre alt
Fehler: ein Stück der Kopfhörerstecker ist in der Kopfhörerbuchse stecken geblieben; Buchse ist jetzt verstopft.
Tipp: Kopfhörer mit Stecker aus Messing, auf Qualität untersuchen!
Normalerweise zerlegt man das Gerät um an der Platine rankommen zu können; ich löse hier nur die nötigen Schrauben um die Gehäuse so verbiegen zu können; um an der 2 Schrauben der Platine kommen zu können.
Hat man die Platine raus; dann die Abschirmung der Kopfhörerbuchse an der hintere Seite, hoch klappen; und einfach der Rest der Stecker durch scheiben; Platine reinigen, Montieren, testen.
Wenn die Buchse so stark beschädigt ist; dann erneuern, oder ein gebrauchte Platine besorgen.

Tipp: manche Reparaturen sind echt sehr einfach; zuerst schauen; wenn man absolut nicht zurecht kommt, dann ein freund fragen; sonst ein Werkstatt suchen.

Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft (2)

Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft (3)

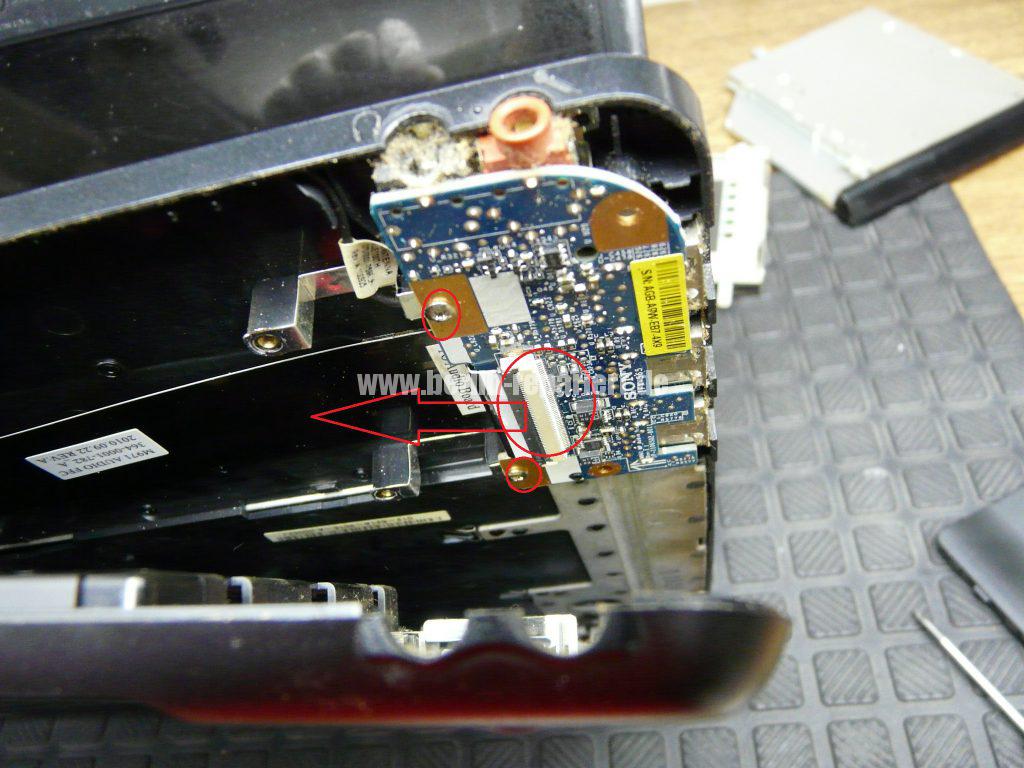

Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft (4)

Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft (5)

Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft (6)

Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft (7)

Update 25.05.16: ich könnte eine Gebrauchte Platine besorgen können; also, Notebook abschrauben und Platine austauschen. Wenn die Kopfhörerbuchse nicht wie hier geplatzt ist; dann einfach nur wie ober beschrieben, instand setzen.

Sony Vaio Kopfhörerbuchse (1)

Sony Vaio Kopfhörerbuchse (2)

Sony Vaio VPCEB3Z1E, Kopfhörerbuchse verstopft (8)

Kopfhörerbuchse verstopft, Sony Vaio VPCEB3Z1E
