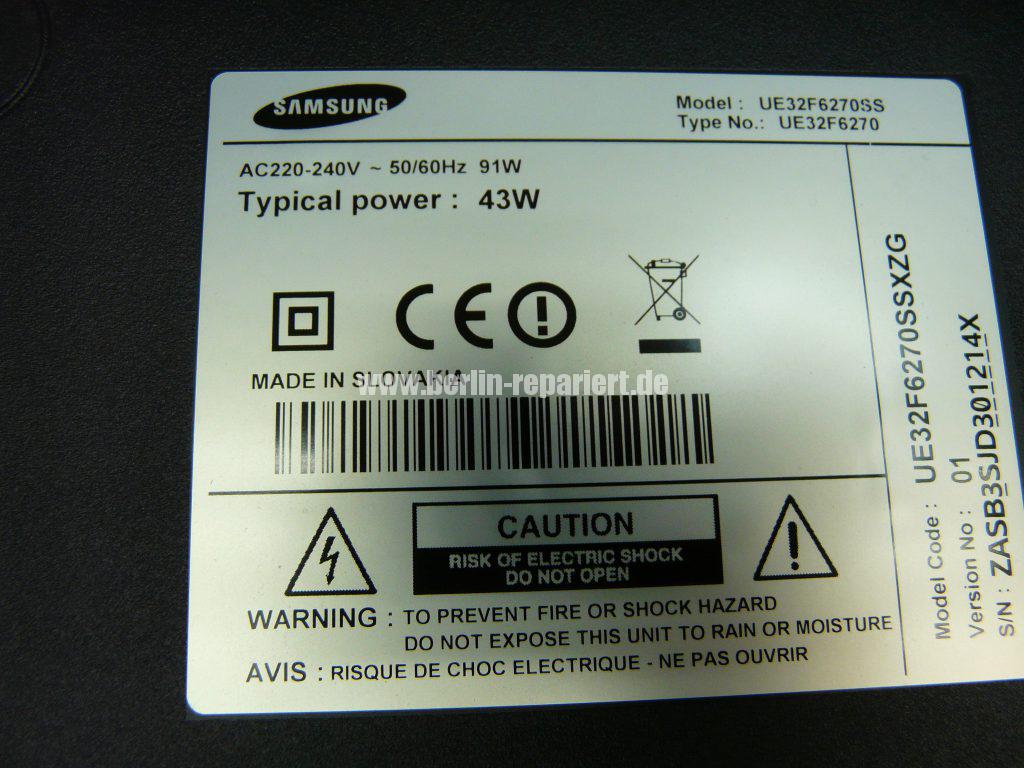

Samsung UE32F6270ss, kein Bild nur Ton

3 Jahre alt
Fehler: kein Bild nur Ton; man erkennt sehr schwer ein sehr dunkles Bild; Hintergrundbeleuchtung funktioniert nicht mehr.
Gerät verbraucht um die 18W.

Achtung!, Schaltnetzteil und 220V!
Stecker raus; Abdeckung der Bedienteilstecker rausziehen, Stecker rausziehen; Rückwand abschrauben und abnehmen; Netzteil überprüfen; sind auf der CM807 um die 200V!; dann an der Konnektor der LED messen; sind dort 0V!
Dann kann wie hier, der LED PWR Driver IC defekt sein, Typ SLC1012A.
Ein neue IC gibt es in Ausland, hier fand ich keine; nur kpl. Netzteil, Samsung Typ BN44-00615A, kostet um die 70.-Euro.

An der Anschluss der LED sollen ca. 75V sein; aber Achtung!; messen ohne LEDs bringt nicht; der Driver schaltet sich An erst mit ein Last; deswegen eine Lampe 15-40W abklemmen und dann messen.

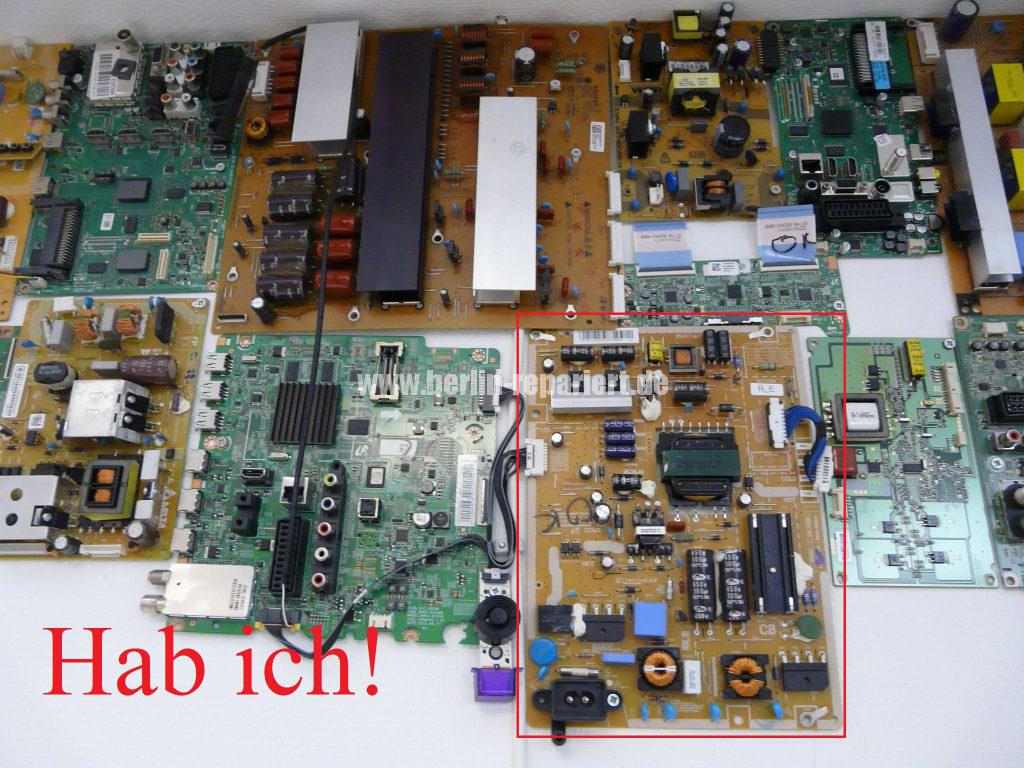

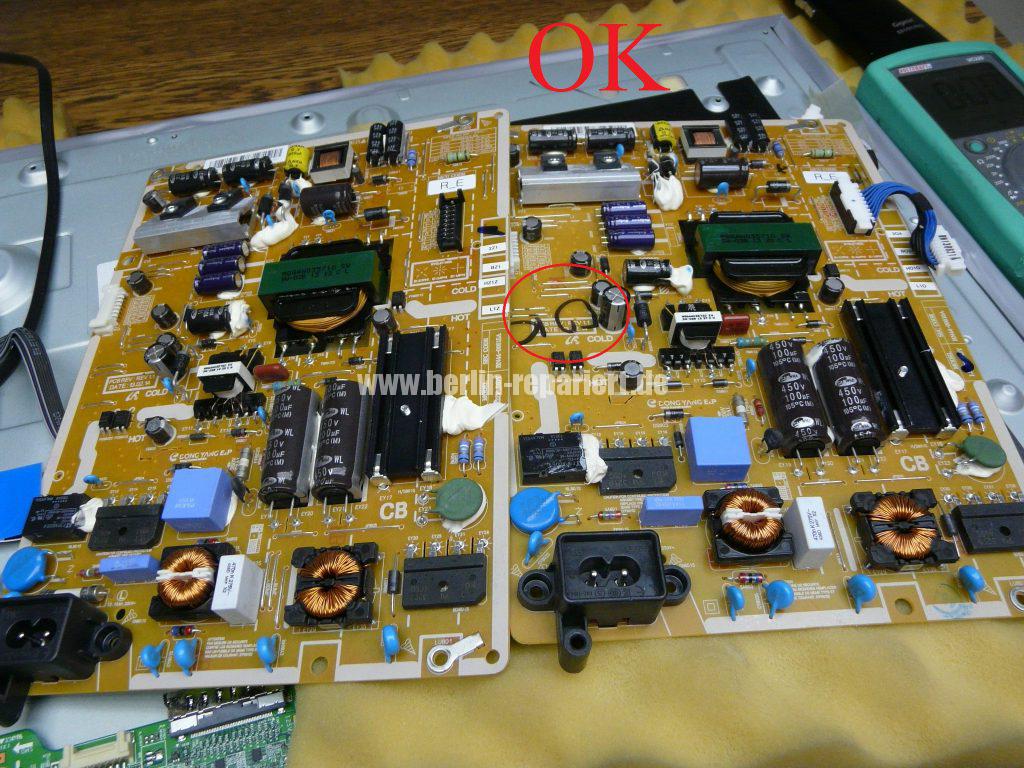

Ich hab so ein Netzteil da, Netzteil ausgetauscht; die 75V Spannung sind da; aber es leuchtet nichts; bedeutet also, hier ist / sind auch LEDs durchgebrannt; vermutlich haben die LEDs der Driver zerstört.
Neben der Netzteil sind auch LEDs defekt in der Panel / Display.

Das Gerät hat 5 LED Streifen, Samsung Typ BN96-25300A, eine kostet um die 20.-Euro.

kein Bild nur Ton, Samsung UE32F6270ss
