Samsung Tunebuchse abgebrochen, Tuner austauschen

Fehler: die Buchse der Tuner ist abgebrochen.
Die Buchse sind leider nicht sehr stabil an der Tuner montiert.

Möglichkeit 1: man lötet die Buchse an der Tuner; ja, der Tuner muss abgelötet werden, zerlegt werden, Buchse einlöten, Tuner wieder einlöten.
Tipp: in der Tuner darf nichts bewegt werden!, ja die Teilen liegen so schief, auch beim löten aufpassen, Empfangsstörungen können durch versetzen der Bauteilen enstehen, oder Mechanische Veränderungen!

Möglichkeit 2: man lötet ein neuen Tuner ein, ist sicher.
Stecker raus; Rückwand abschrauben; Platine wo der Tuner sitzt, alle Kabel abziehen, abschrauben und rausnehmen.

Tuner abmontieren:
Variante 1: sehr simpel aber etwas riskant, dabei können die Leiterbahnen oder die Ösen beschädigt werden; jeder einzeln Pin abschneiden, mit ein sehr gute Werkzeug; dann der Tuner abnehmen; jeder einzeln Pin Rest ablöten; alles reinigen, neue Tuner einlöten.
Variante 2: alle Pins über löten, Lötkolben auf 450-500°C; hin und her auf der ganze Fläche heizen, der Tuner lässt sich ziemlich leicht von der Platine abziehen, etwas nachhelfen; Vorsicht heiß und der Rauch nicht einatmen!; Lötzinn Reste mit Ablötlitze entfernen; Platine Reinigen; neue Tuner einlöten; alles Optisch überprüfen.

Tipp: ich löte, an der neuen Tuner die “wackelige” Buchse, noch mal an der Blech an; damit hat die Buchse ein ordentliche Haltung an der Tuner.

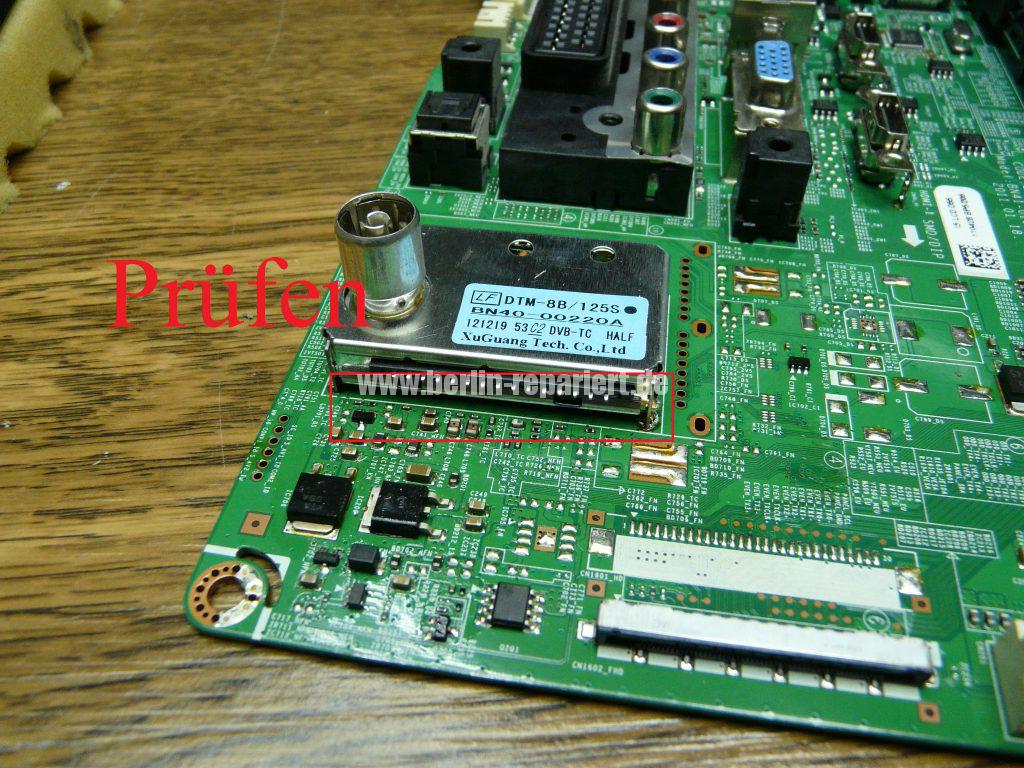

Siehe auch ein paar Bilder.
