Samsung Kabel Deutschland Receiver Spielt vom HDD nicht unterbricht die Aufnahme

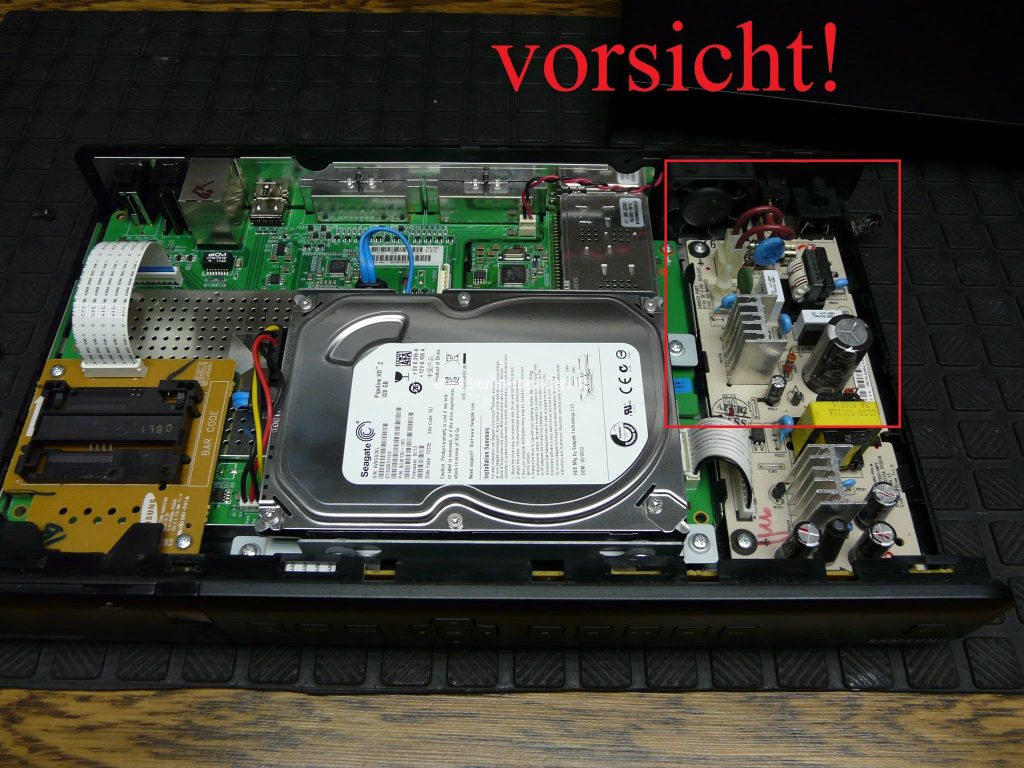

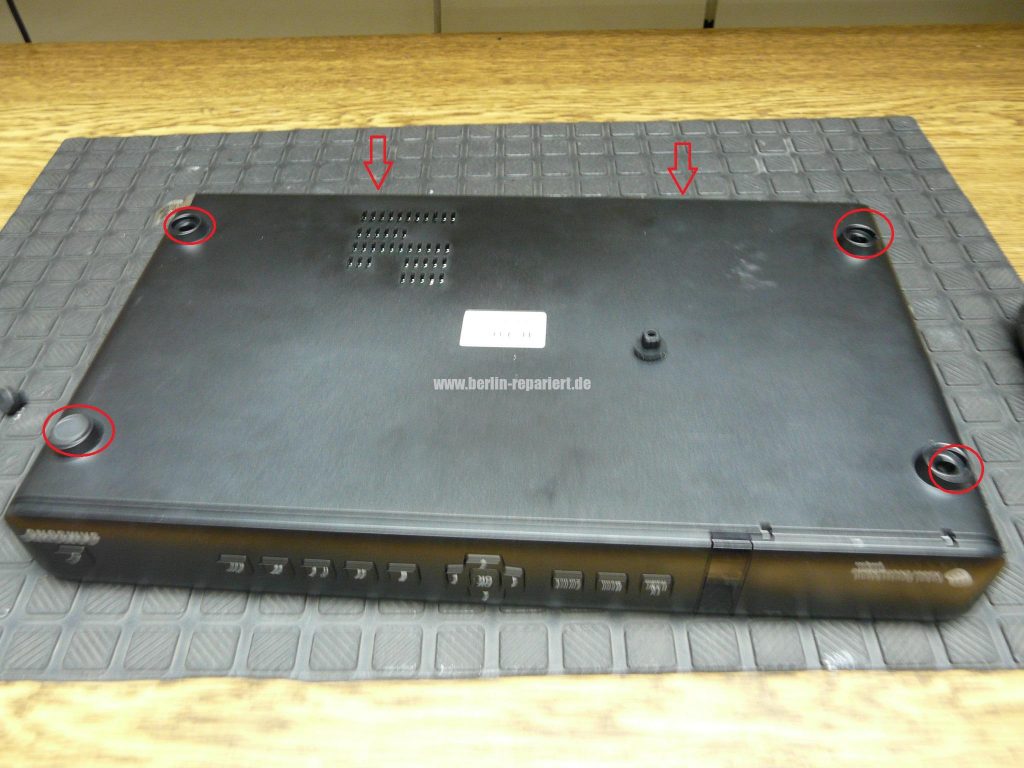

4 Schrauben unter der Gummifüße und 2 hinten, dann der Deckel abklemmen und abnehmen. Zuerst Spannung der HDD messen, +5V und die +12V, hier muss ich ganz genau hinschauen, an der Klasse der Messgerät achten! Besser ein Oszilloskop benutzen.

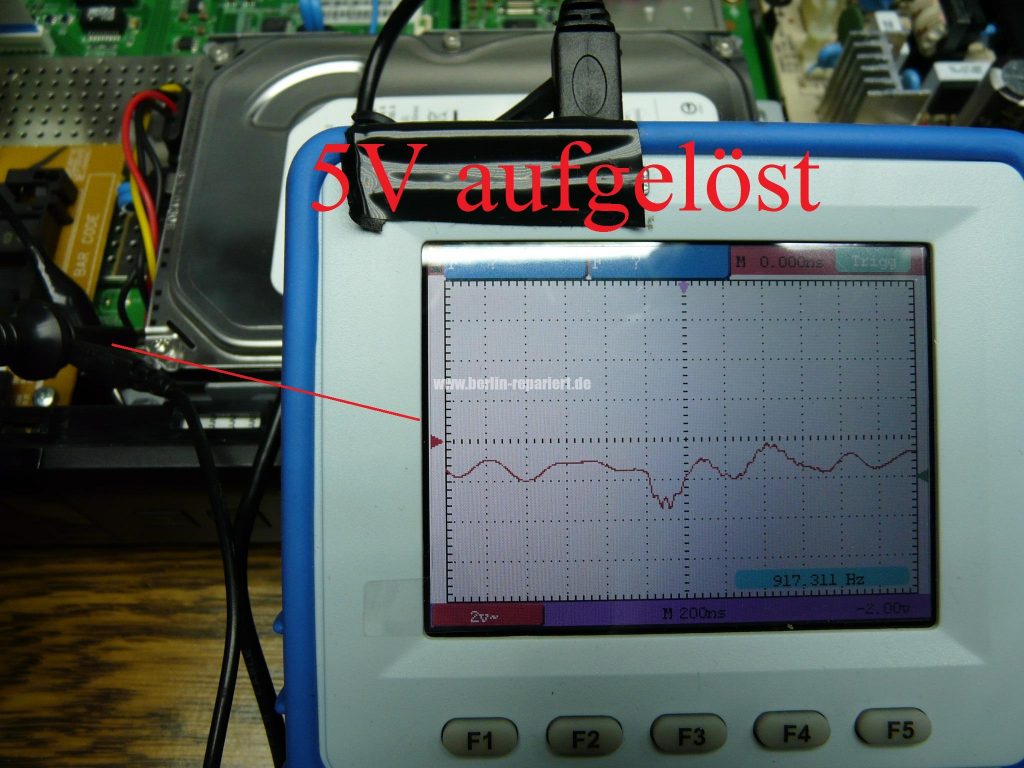

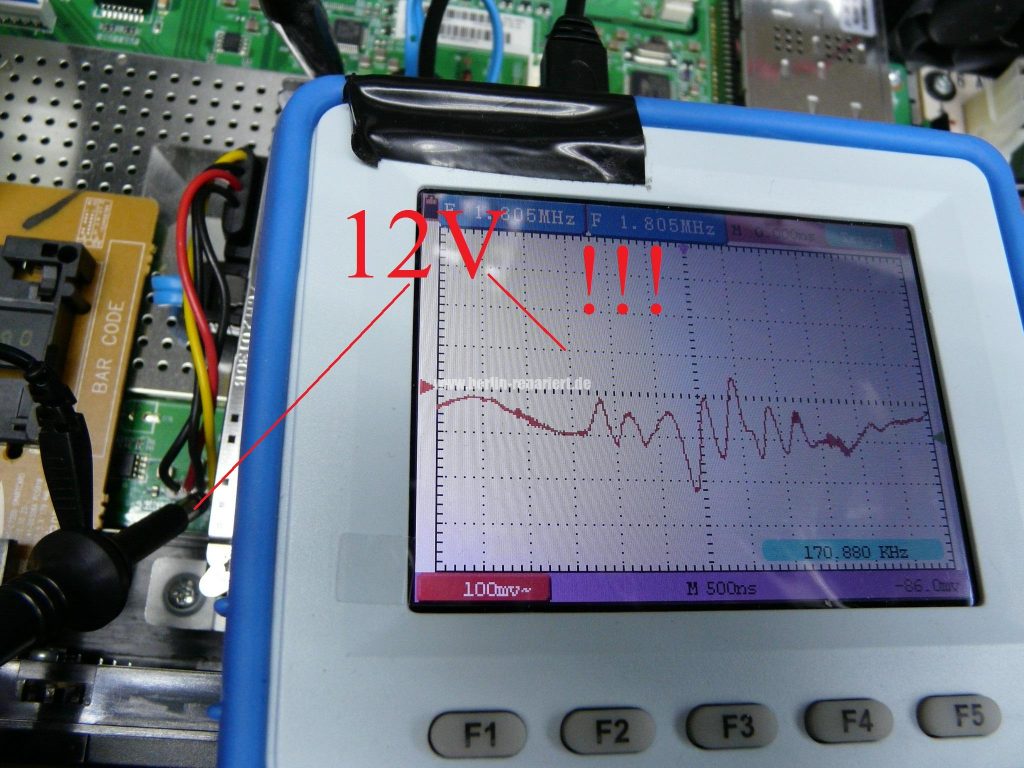

Also, entweder ist mein Oszilloskop aller letzte Schrott, oder das Netzteil ist hier nur am “flimmern”, Visualisiert ist der DC hier nur ein zappeliger Spannung überlagert mit aller möglicher Frequenzen; das bedeutet, das Netzteil arbeitet instabil, möglicherweise wird man bei einen Digitale Multimeter mit ein sehr höhe Interne Widerstand und sehr schnelle Reaktion bei einen höhen Auflösung, gut erkennen das die Spannung sich leicht verändert.

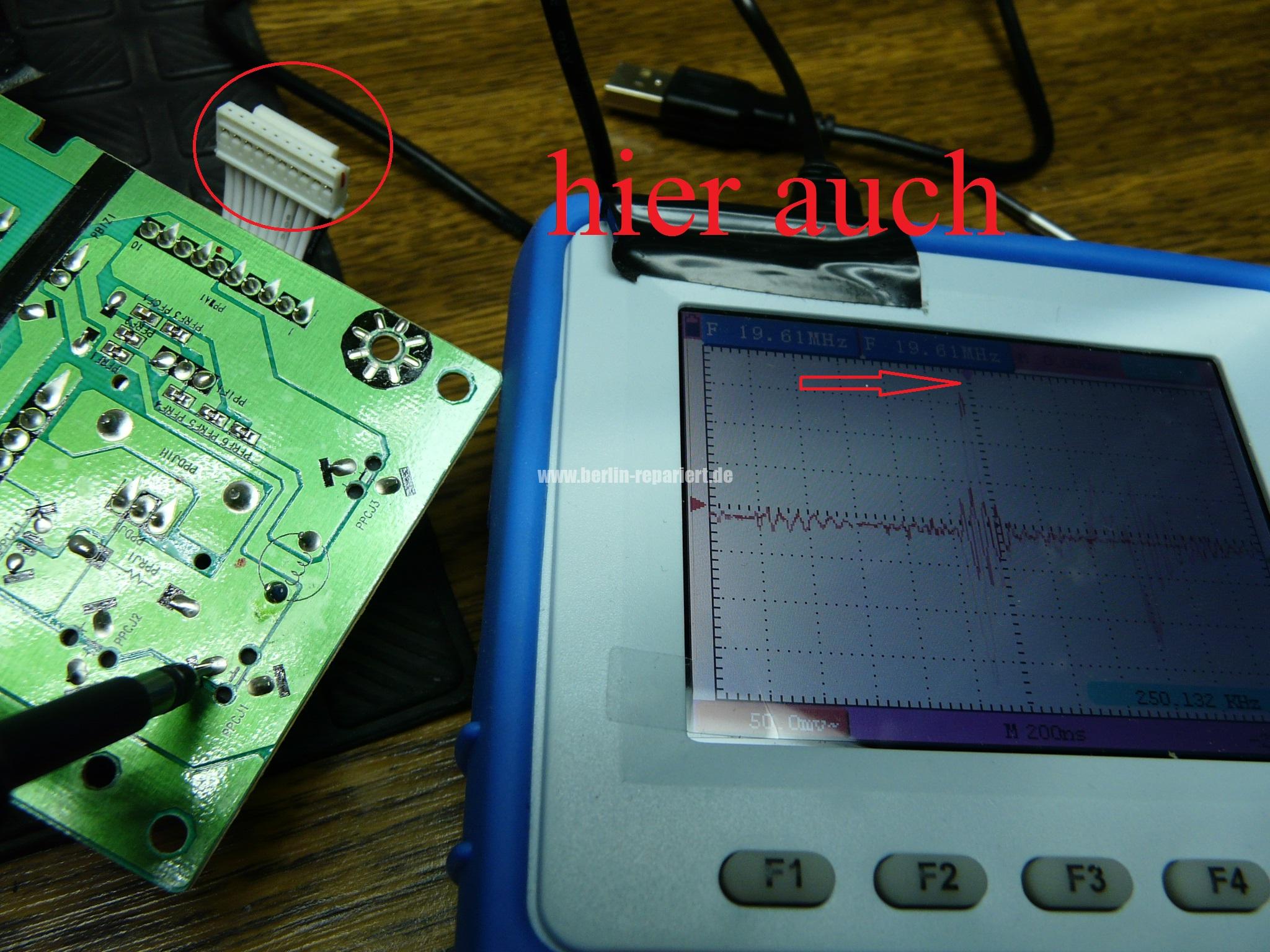

Zuerst die Elkos in der Netzteil prüfen; ESR gemessen, sehr gut; trotzdem zeigt mein Oszi ein laufenden “Ticken”, die höhen spitzen werden von der Elkos nicht aufgefangen; wenn man auf dem Optokoppler misst, selber zustand, es zieht sich durch das Netzteil hin.

IC STRW6253, einfach die Data anschauen, das Rechteck Signal der Modulator über der Oszillator steuert der Driver der ein Gate der Power einsteuert; über der Feedback mischt der Kompensator für die Unterdrückung der Rückkoppelung Frequenz für OLP / Delay; kurz gesagt hier wird ein Übersteuerung unterdrückt, deswegen, zappelt das Netzteil was zum fehlerhafte Funktionalität der Elektronik führt.

Ein Übersteuerung ist ein Physikalische verhalten der Verstärkung in der Elektronik; in so ein IC sind extrem viele Teile Verbaut; das Rechteck Signal der in Schalt Netzteile benutzt wird hat keine Spitzen-Spitzen Wert kein SS, also kein 0,707, ist also einfacher zu kontrollieren; bei dem Fehler kann sein; das der Rechteck Signal nicht mehr Rechteckig ist, und dadurch bekommt der OLP ein steile flanke(Verzährung) in Feedback was der Delay einschaltet, sonst verstärkt sich das Signal unkontrolliert verstärken was zum extrem schnelle Zerstörung der Schaltung führt;… und so weit,… voll unprofessionell erklärt;,…  also, das ganze passiert sehr schnell, sodass wenn man die +5V und +12V mit ein Voltmeter misst, alles in Ordnung scheint, ist aber nicht so.

Habe ein IC bestellt, kostet um die 5+Euro.

Bis dahin nachdenken; die Digitalisierung wird an solche Netzteil Technik scheitern!,…

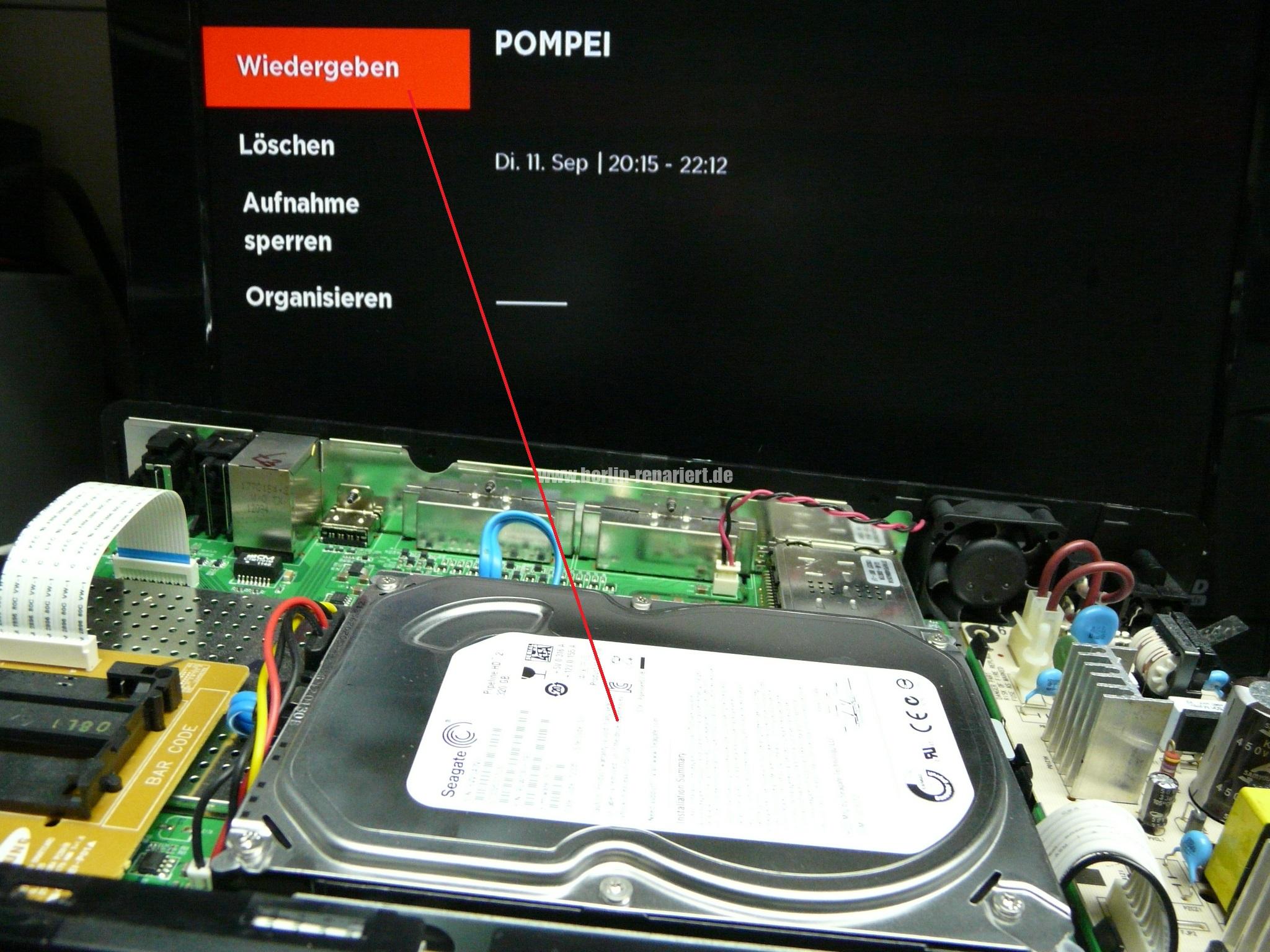

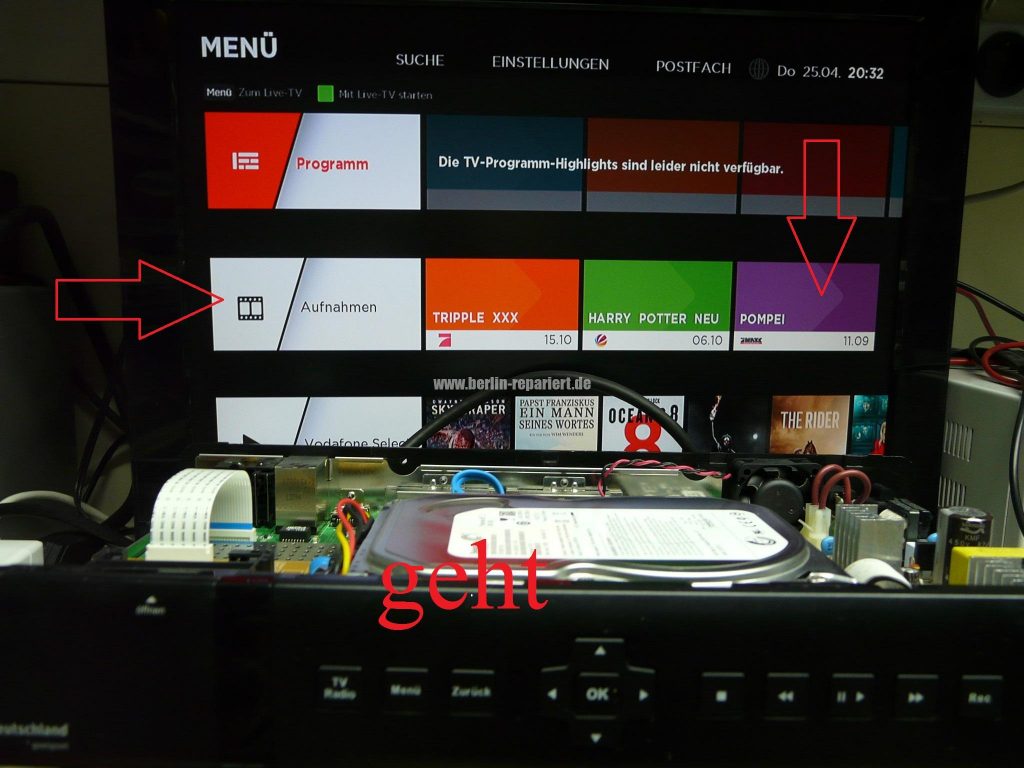

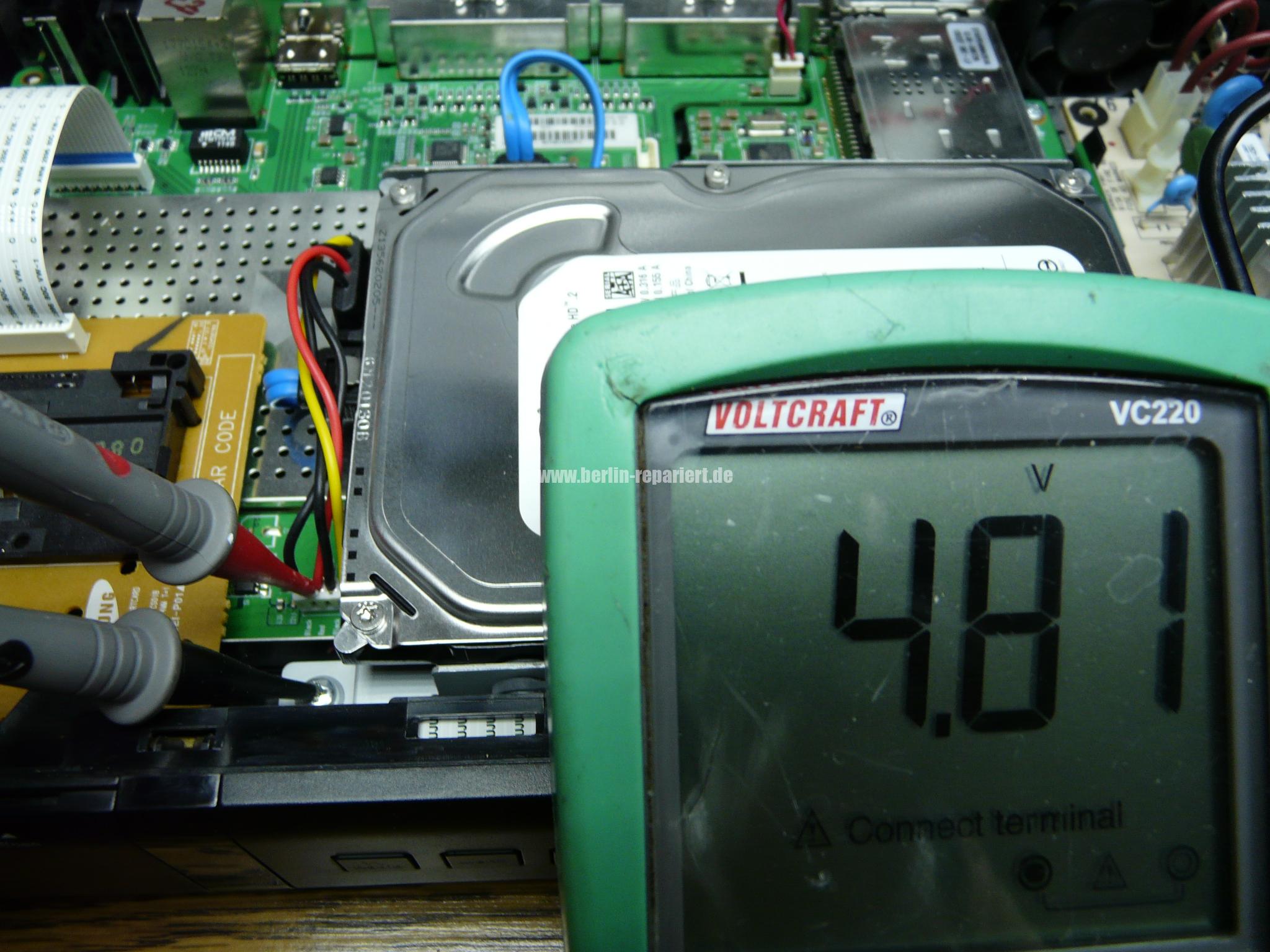

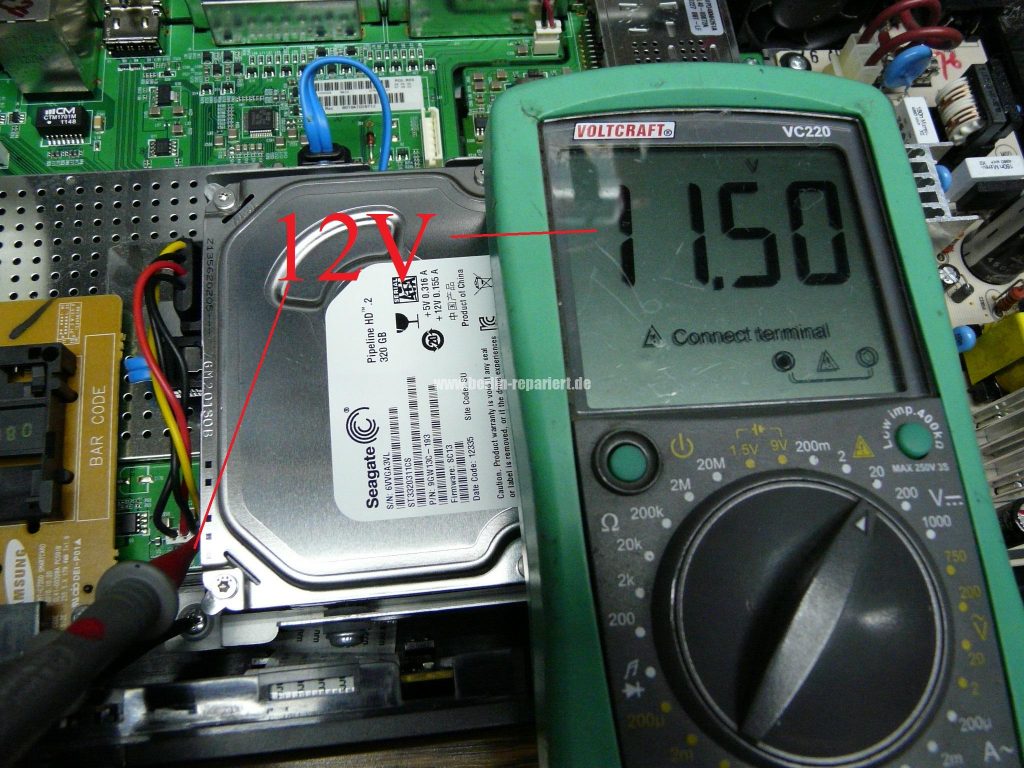

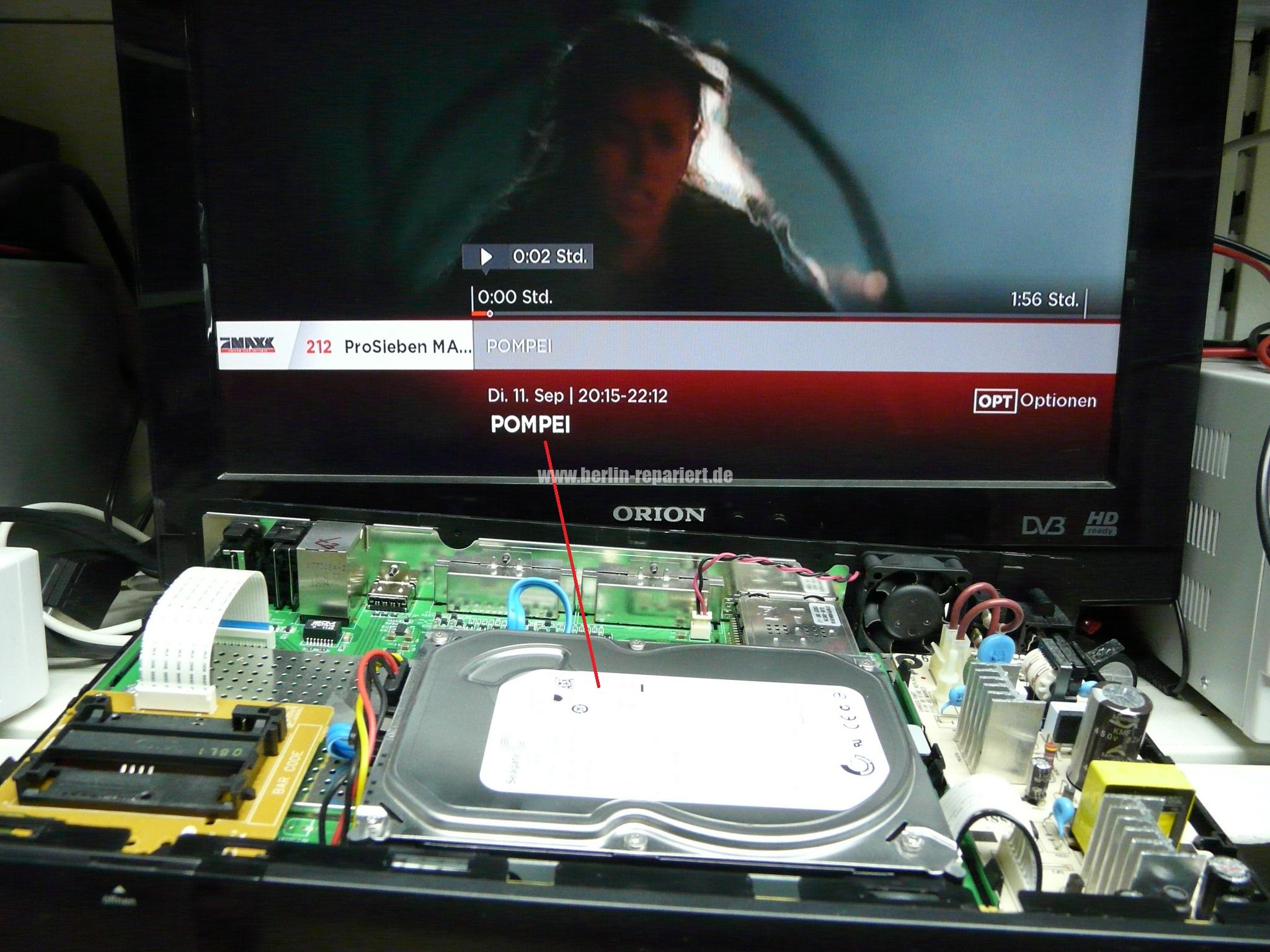

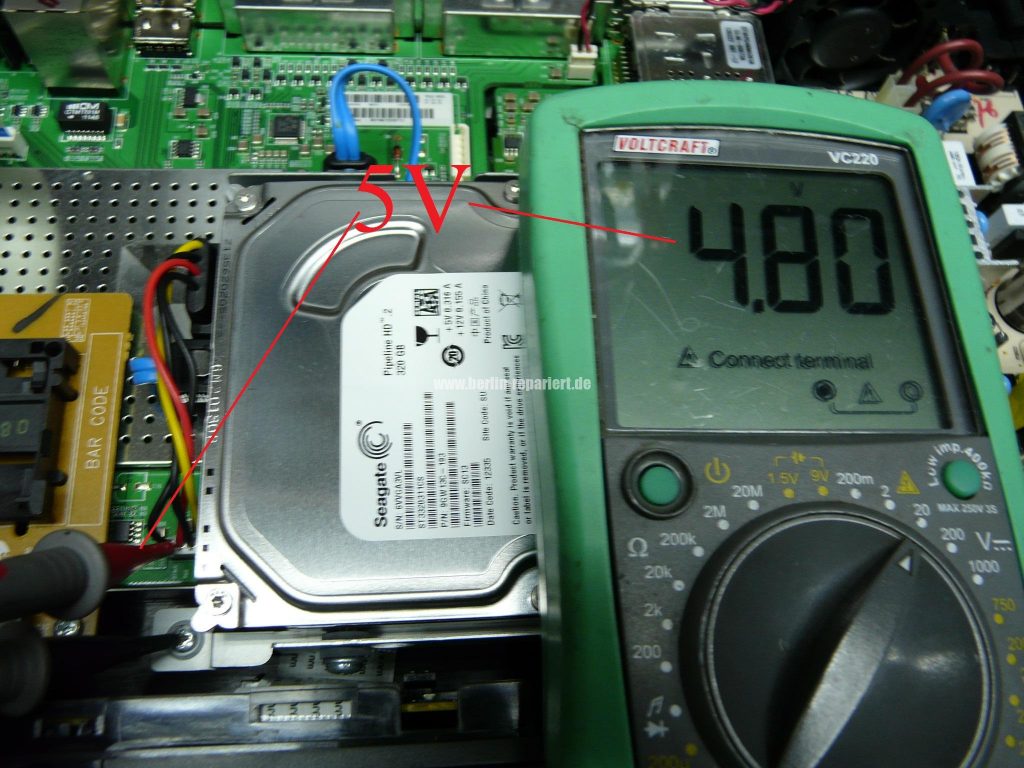

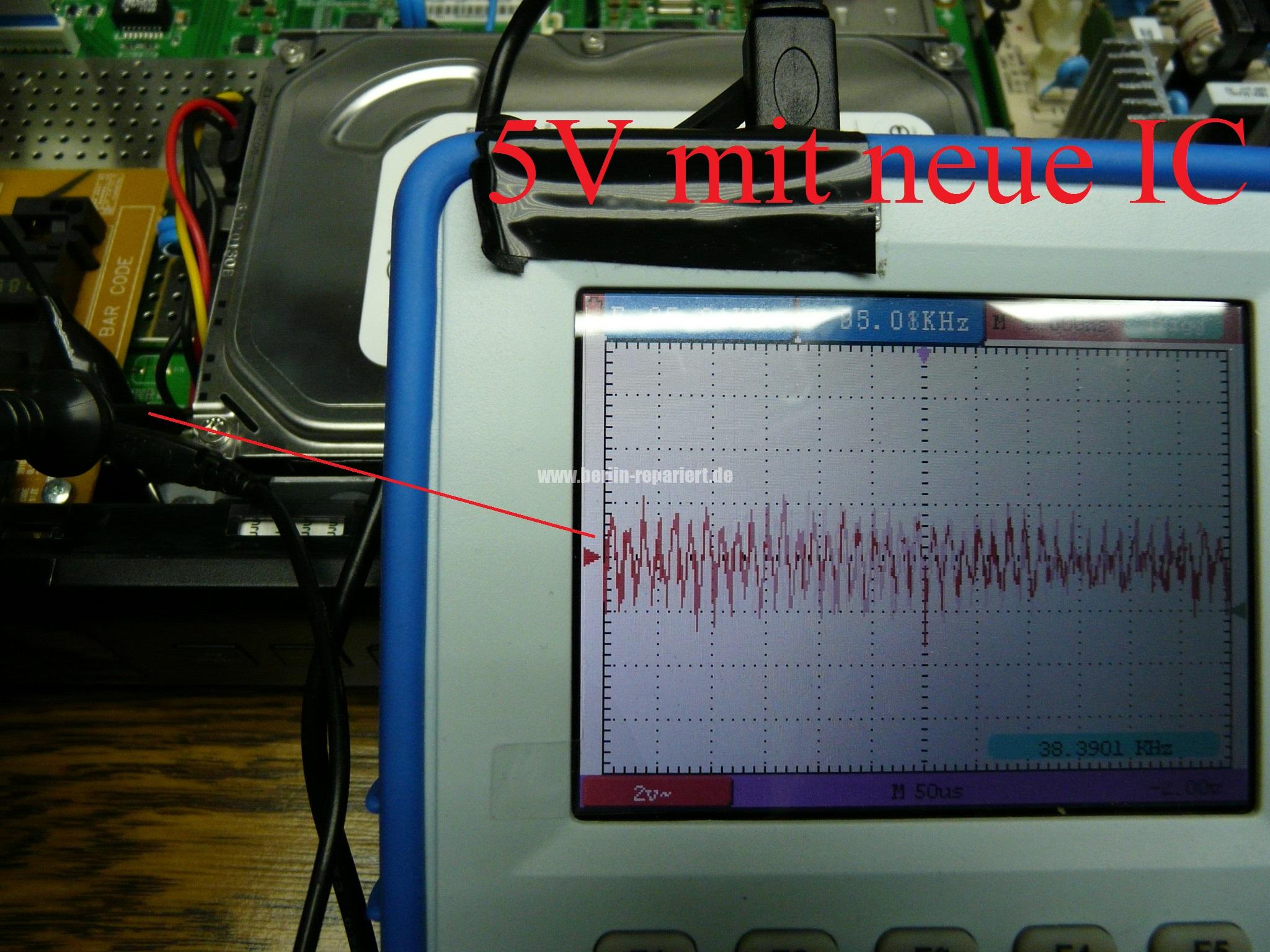

Update 23.11.18; der STRW6253 ist da eingelötet; Spannung an der HDD gemessen, jetzt 4,8V und 11,5V, aber schaut euch die Oszillogrammen an, die Impulse sind weg, die Festplatte spielt ab, das Gerät läuft wieder. Was für ein Fehler.



Update 23.11.18
