Philips VR700, nimmt kein Kassette an, Kassette kommt nicht raus

10 Jahre alt:
Fehler: nimmt kein Kassette an, Kassette kommt nicht raus, ein Motorgeräusch ist aber zu hören.

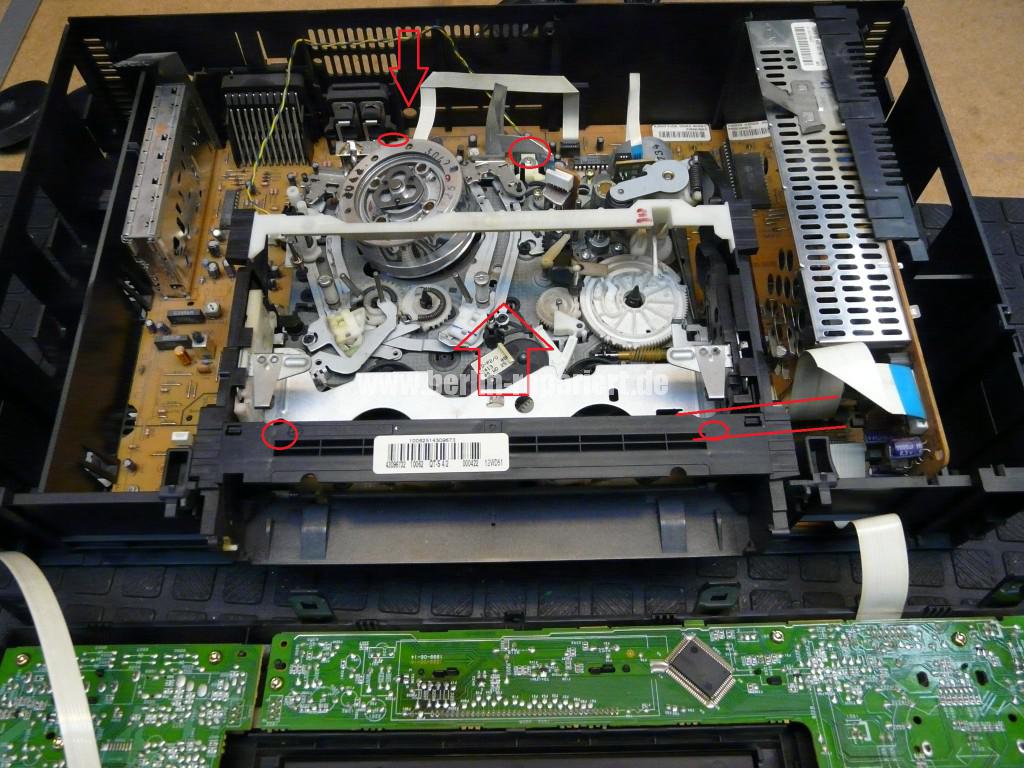

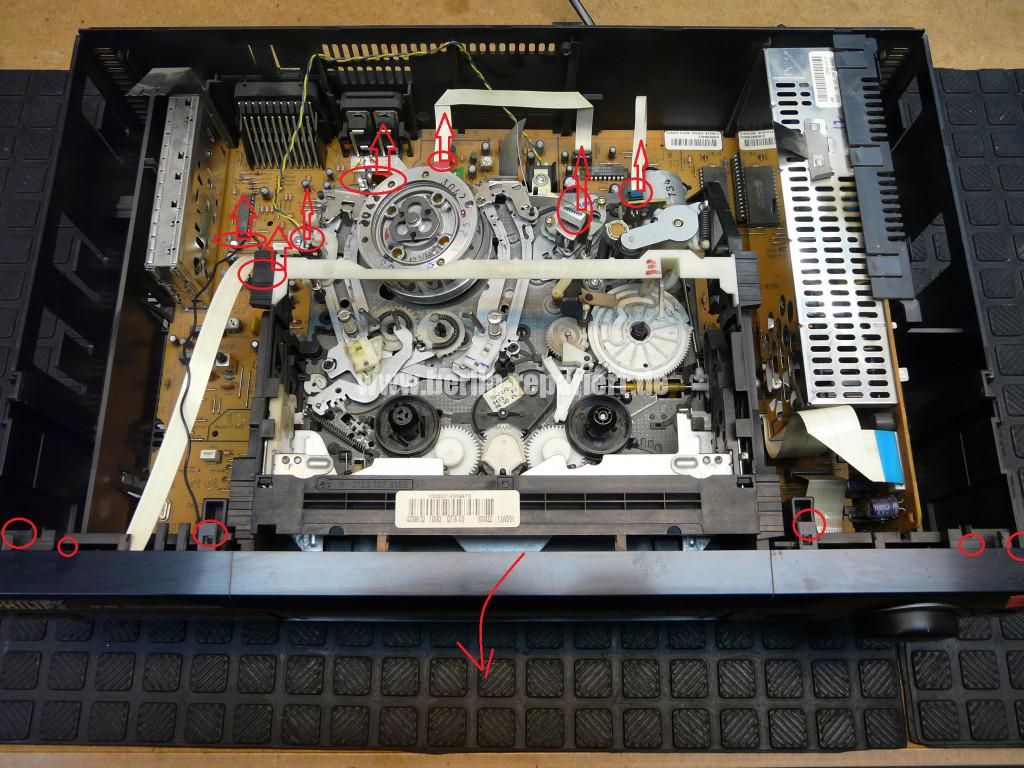

Deckel abschrauben und abnehmen; die 2 vordere Füße abschrauben und entfernen; die Frontblende linke Leitungen abziehen; die Frontblende abklemmen und nach vorne kippen; alles Leitungen der Laufwerk abziehen; 1 Schraube an Abschirmung der Videokopfleitung abschrauben, Abschirmung nach hinten etwas biegen, Leitung der Videokopf abziehen;  Kassettenfach etwas nach hinten schieben; 3 Schrauben der Laufwerk abschrauben; Laufwerk komplett rausziehen.

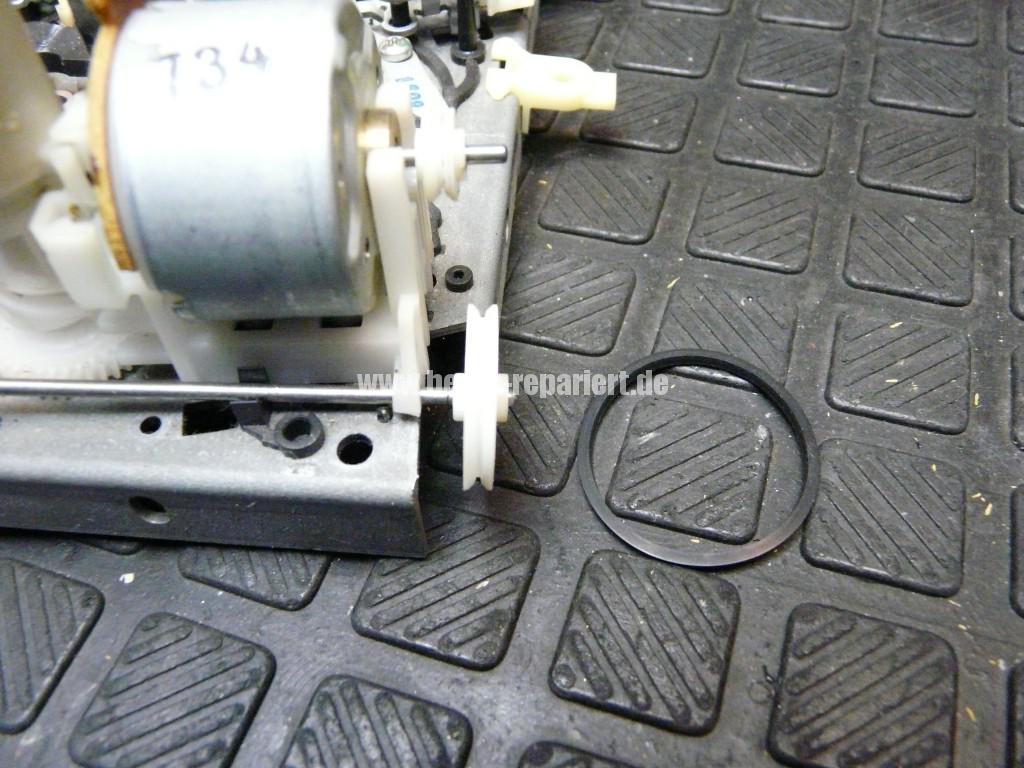

Die Pulley ist hier geplatzt; kann aber auch an der Gewindestifft liegen(auch geplatzt), dadurch rutscht die Zahnrad auf der Axe; der Reparatur Kit, Philips Typ 482231010657 sollte ausgetauscht werden.
Wie!: ich versuche hier kurz zu erklären; ich hoffe es gelingt euch; denn wenn etwas sich verstellt; läuft der Laufwerk nicht mehr!
Sehr wichtig: die mit ein Loch markierte Camrad sollte ca.5Minutten vor 6Uhr stehen wenn der Kassettenfach komplett nach Außen steht!

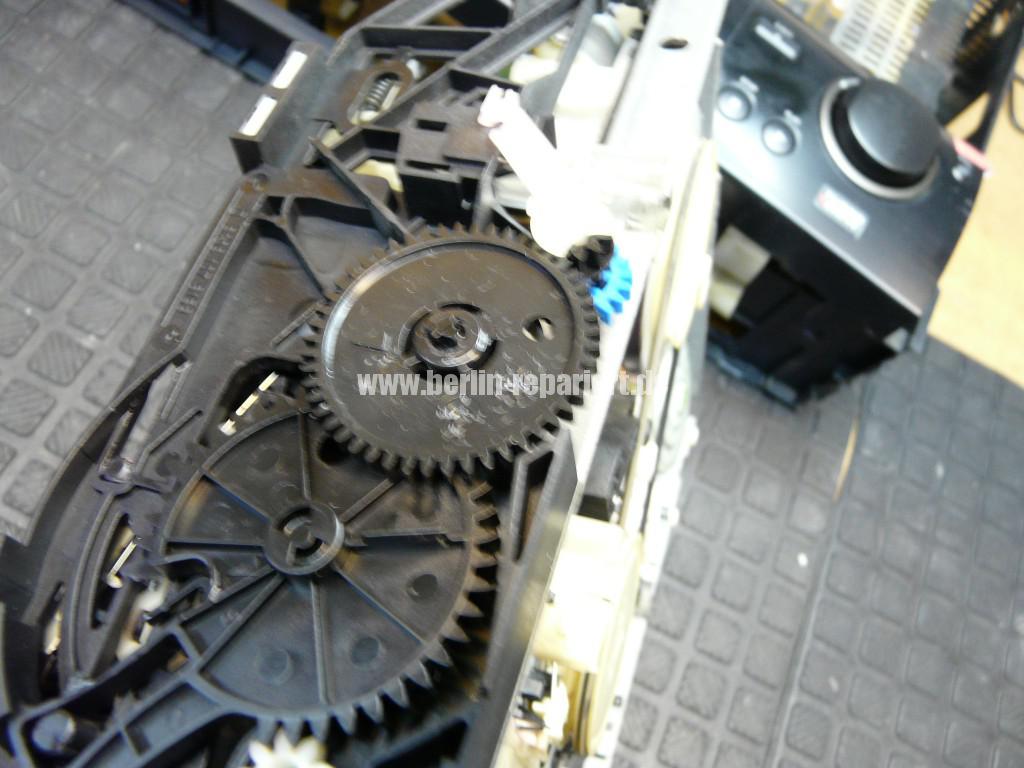

Verriegelung der seitliche Zahnrad lösen.
Nicht und nie am Zahnräder drehen, wenn diese von deren Koppelungen getrennt werden!
4 Schrauben der Kassettenfach abschrauben.

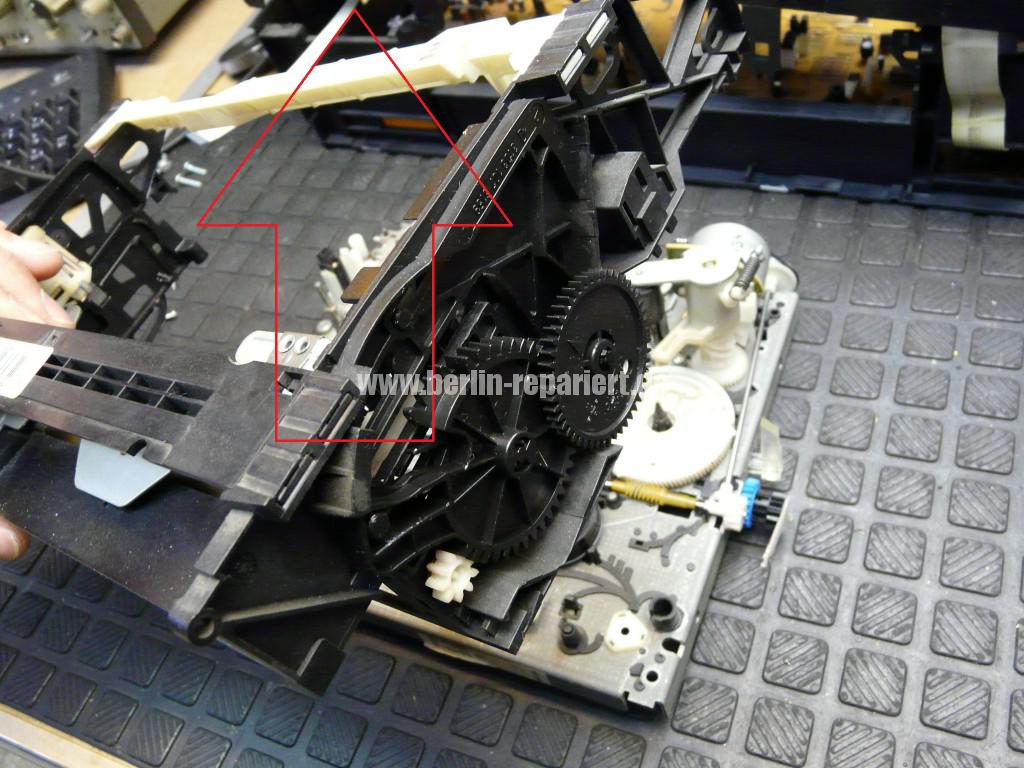

Kassettenfach abziehen.
Und siehe Bilder wie man die “Schneckenrad und Axenrad” (Gewindestift und Pulley) tauscht.
Die sind nur reingesteckt.
Tipp: beim Zusammenbau, darauf achten, siehe Bild mit “5min”!; denn, die Schneckenrad leicht abklemmen zu können, sollte der Camzahnrad etwas gegen der Uhrzeiger gedreht werden, bis ca. 9Uhr. Nach dem zusammenstecken der neuen Räder und Montage der Riemen, einfach an der Motor drehen(Camzahnrad bewegt sich in der Uhrzeiger Richtung), bis zum ende, dann zurück drehen, bis die Markierung(Loch), ca. 5 vor &Uhr steht.
Bei Montage der Frontblende; darauf achten das die Klappe an der seitliche Führung eingerastet ist; sonst geht die Klappe nicht auf wenn die Kassette rauskommt!
