Philips 47PFL8404H, keine Funktion

4 Jahre alt
Fehler: geht nicht an, leuchtet kein LED.
Auf dem Fuß stehen lassen. Alle Schrauben entfernen und der Rückwand abnehmen.
Sicherung und 220Volt Messen!
Ein Klick ist zu hören! „Zirpt“ leise!

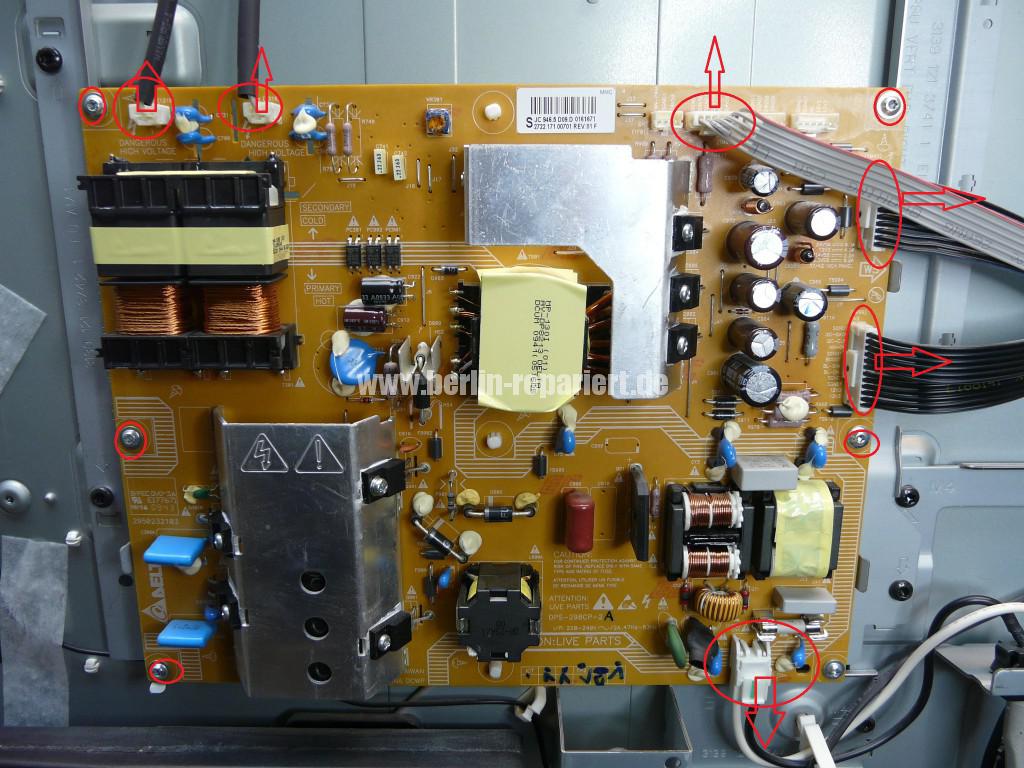

Alle Stecker der Netzteil abziehen, markieren oder Fotografieren. Nicht tauschen, beim zusammen bauen.
Netzteil abschrauben.
Hier sind die Dioden D907 und D911 Defekt. Typ SB260.
Eine der beiden hat Kurzschluss, dann trotzdem beide tauschen.
Netzteil eventuell nachlöten.
Primär Seite Elkos Messen. ESR-Messgerät nutzen.
Das Gerät funktioniert wieder! Der Netzteil macht aber Sägende Geräusche!
Alle Sekundär Elektrolytische Kondensatoren tauschen.

Philips 47PFL8404H, keine Funktion (1)

Philips 47PFL8404H, keine Funktion (2)

Philips 47PFL8404H, keine Funktion (3)

Philips 47PFL8404H, keine Funktion (4)

Philips 47PFL8404H, keine Funktion (5)

Philips 47PFL8404H, keine Funktion (6)

Philips 47PFL8404H, keine Funktion (7)

Philips 47PFL8404H, keine Funktion (8)

keine Funktion, Philips 47PFL8404H
