3 Jahre alt
Fehler: geht nicht an, St-By LED leuchtet schwach.
Rückwand abschrauben.
Vorsichtig hochheben, da Kabel beidseitig.
Netzteil überprüfen, 5Volt überprüfen, sind markiert.
Kondensatoren C22 und C7 tauschen.
4 Jahre alt
Fehler: St-By LED Blinkt.
Rückwand entfernen.
Netzteil überprüfen, Steuerplatine/Netzteil der Hintergrundbeleuchtung auf Kurzschüsse der Transistoren überprüfen.
LED Konnektor rausziehen und die LEDs überprüfen.
Die Markierte Platine ist defekt.
Wenn defekt, dann das Netzteil komplett ersetzen.
4 Jahre alt
Fehler: geht nicht an St-By LED Blinkt.
Blinken Zahl der LED deutet auf ein bestimmte Fehler.
Wie viele mal Blinkt?
Hintere Abdeckung entfernen.
Netzteil überprüfen: Diode D210 überprüfen und austausche wenn defekt; Inverter Steuerung IC OZ9977BGN überprüfen und tauschen wenn defekt.
4 Jahre alt

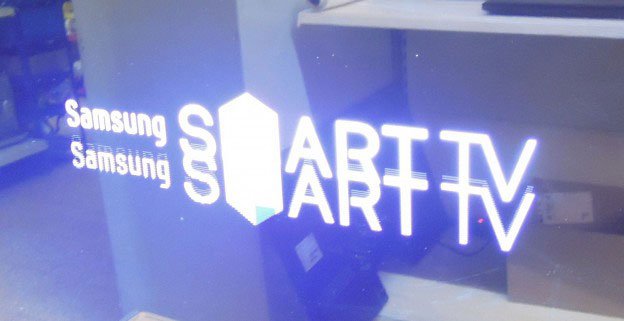

Fehler: Bild zittert vertikal, Bild; Menu; Videotext.
Rückwand entfernen.
T-Con Modul mit Kältespray kühlen.
Sollte das Bild besser werden, oder sich verändern, dann den T-Con Modul austauschen.
Auch das LVDS Kabel überprüfen.
Alle Stecker und Kontakte überprüfen und reinigen.
Ansonsten Main Board und Display überprüfen.
Update 13.12.2016 der T-Con hat die Bestell Nr. BN95-00541A, kostet um die 100.-Euro, bitte überprüfen. Ein T-Con Modul suchen und testen.
3 Jahre alt
Fehler: Display hat keine Hintergrundbeleuchtung mehr. CD Fach klemmt zeitweise.
Gerät öffnen. 4 schrauben hinten und Chassis nach vorne schieben.
Stromversorgung der LED´s messen, 3,3Volt sollten vorhanden sein.
Wenn Ja die LED´s hinter der LCD Display austauschen.
Dafür komplett zerlegen.
CD Fach öffnen, der kleine Riemen kann durch den Schlitz ausgetauscht werden ohne das gerät abzuschrauben.
Fehler: geht aus hin und wieder.
Gerät öffnen.
Lötstelle in den markiertem Bereich nachlöten.
Nach weitere defekten Lötstelen suchen.
Meistens dort wo Bauteilen Heiß werden.
Fehler: DVD springt.
DVD ROM defekt.
Reparatur der Laufwerk nicht möglich.
Komplett ausgetauscht.
Nur Original DV-505SFV7 funktioniert, sonst vergleich suchen.
Leider nur Gebraucht.
Wichtig Version SV1.014.
