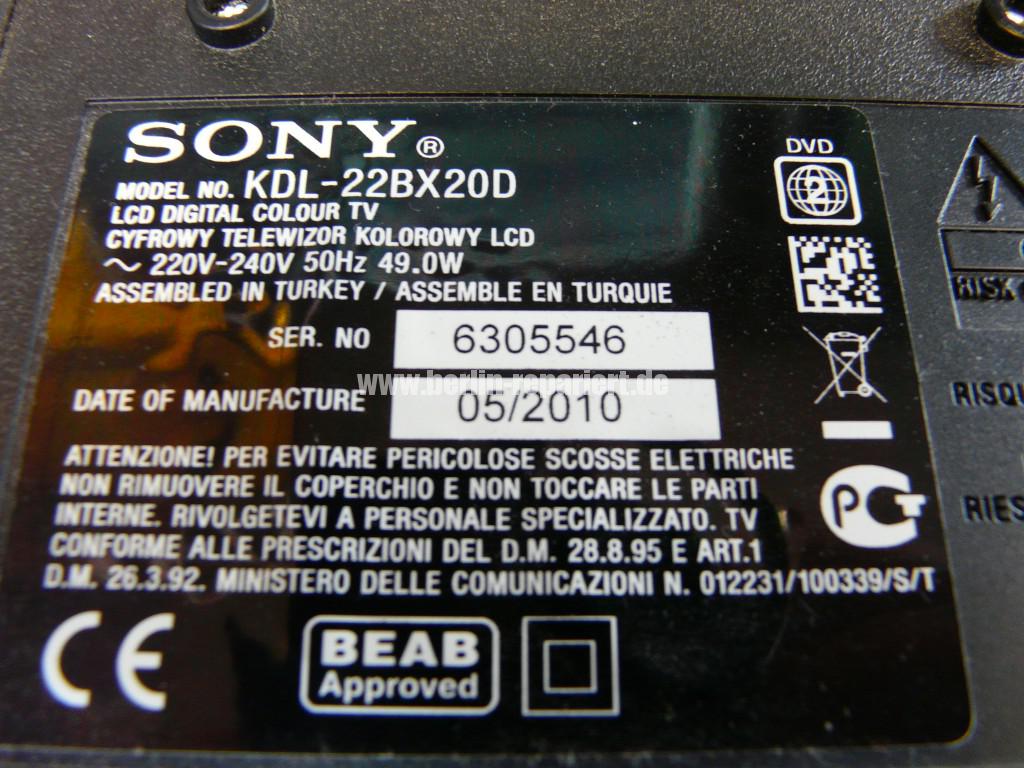

Sony KDL-22BX20D, kein Bild

4 1/2 Jahre alt
Fehler: kein Bild, der Ton ist OK.
Mit einen Taschenlampe gegen das Display Leuchten.
Sieht man noch das Bild(sehr schwach)!
Dann ist der Hintergrund Beleuchtung ausgefallen.
Rückwand abschrauben und entfernen, er wird noch von klammer gehalten.
Leitung der DVD beide Seiten abziehen.
DVD Laufwerk abschrauben, und rausnehmen.
CCFL Röhren mit ein Tester überprüfen. Gehen die noch an!
Hier ist der Steuer IC der Inverter; IC FAN7314 Defekt.

Sony KDL-22BX20D, kein Bild (2)

Sony KDL-22BX20D, kein Bild (3)

Sony KDL-22BX20D, kein Bild (4)

Sony KDL-22BX20D, kein Bild (5)

Sony KDL-22BX20D, kein Bild (6)

Sony KDL-22BX20D, kein Bild (7)

Sony KDL-22BX20D, kein Bild (8)

Sony KDL-22BX20D, kein Bild (9)



kein Bild, Sony KDL-22BX20D
