Samsung S3 Mini GT-I8190, USB Defekt

2 1/2 Jahre alt

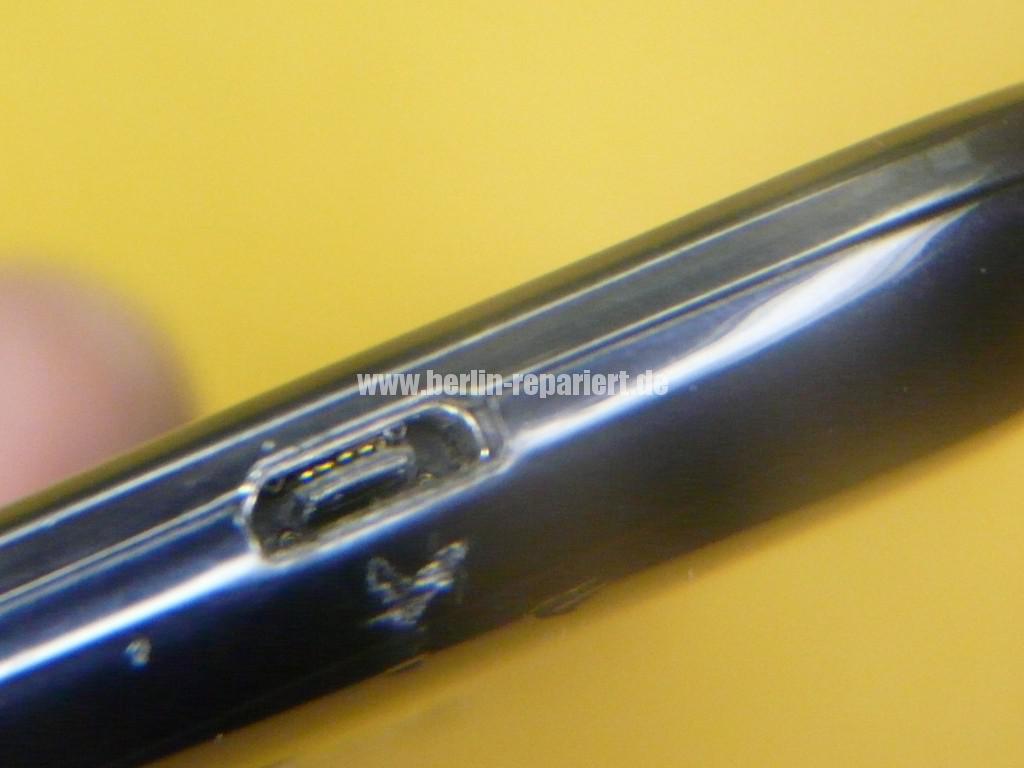

Fehler: USB Buchse ist Defekt.
Abdeckung abnehmen und Akku entfernen.

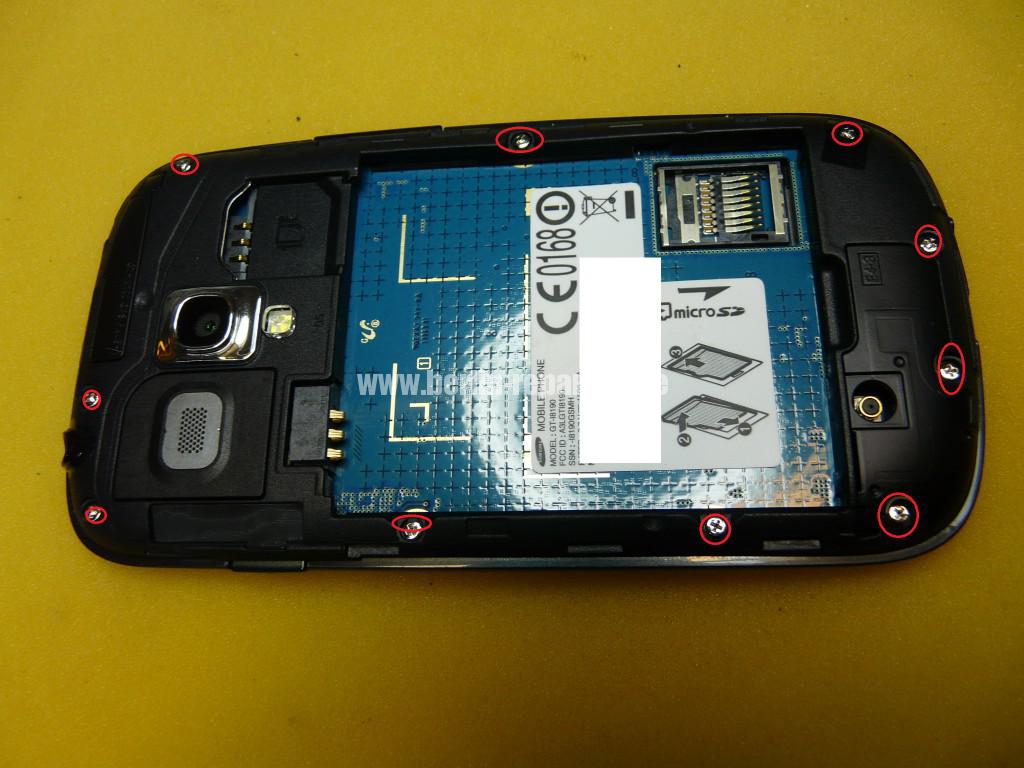

Schrauben entfernen.

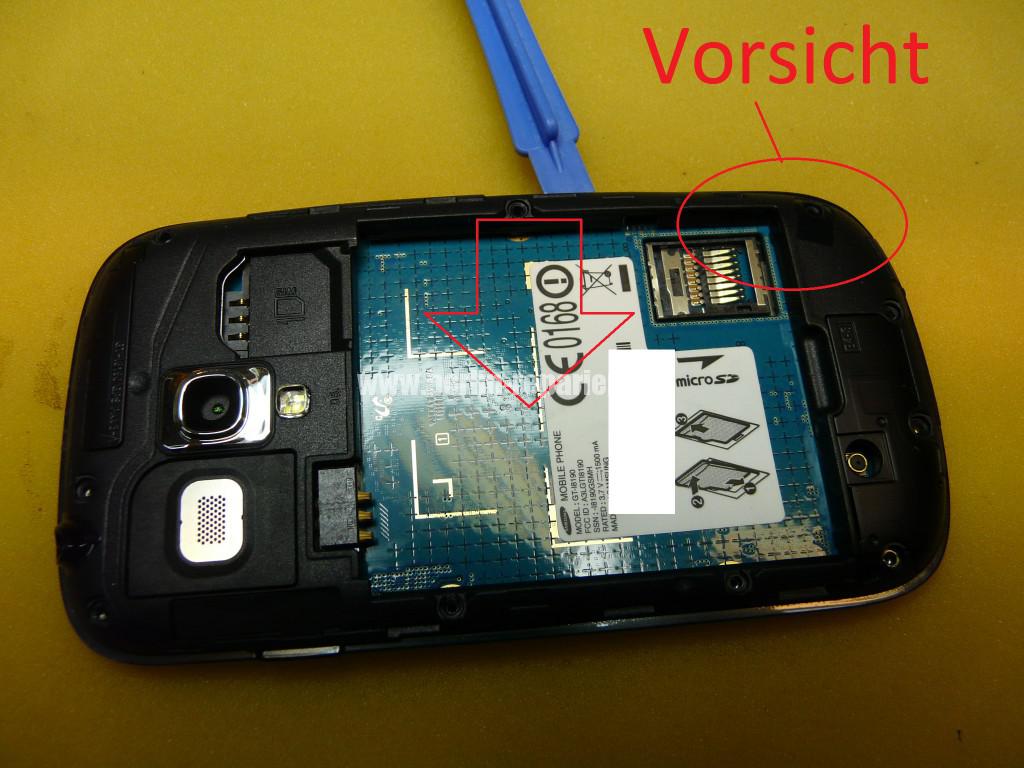

Abdeckung der Elektronik sehr vorsichtig abziehen.
Achtung: nur 2mm rein gehen, keine Scharfe Metall Werkzeug!
Die 2 Stecker neben der USB von der Platinen trennen.
Lautsprecher abkleben, nie an der Platine ziehen sonst ist die Leitung schnell hin.
Kamera vorsichtig rausziehen.
Platine Kippen Richtung Lautstärke Tasten.
Unter ist noch ein Stecker, dies von der Platine trennen.

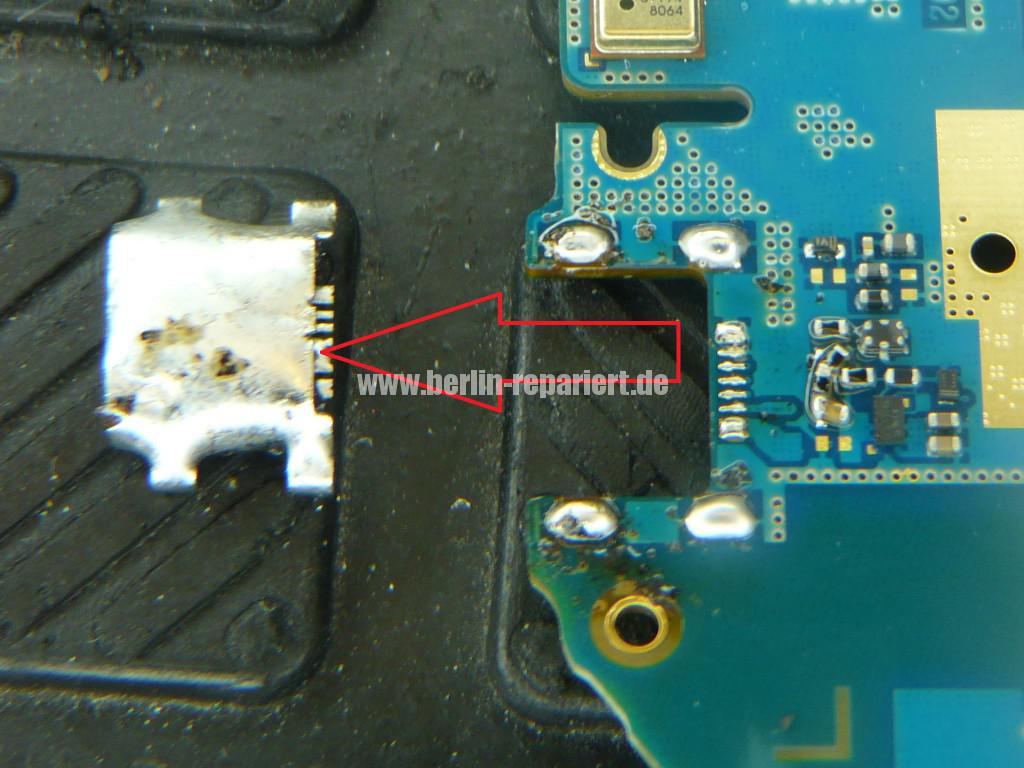

USB Buchse entlöten.
Vorsichtig mit dem Pins, niemals ziehen sonst gehen die Leiterbahnen ab!
Tipp: Lötkolben mit eine 3mm breite Spitze auf 400°C; USB Buchse im Lötzinn “Baden” lassen, erst der Große-Metall-Teil dann die Pins ; dann komplett kurz erhitzen, nicht mehr als 3 Seck und die Buchse bleibt an der Lötkolbenspitze kleben.
Erst testen auf/mit ein defekte Platine.
Platine reinigen, Reste entfernen.
Neue Buchse einlöten.
Achtung: niemals in der nähe der SMD Mikro Komponenten neben der Buchse kommen! Die dürfen nie abgehen! Große Luppe und viel Licht!
Mit dem Mikroskop Kamera die neuen Lötstellen überprüfen.
Siehe Foto, wo eine der Pins nicht richtig gelötet ist!
Nachlöten.
