Gerät: LCD-TV Samsung UE55HU7200S kein Bild nur Ton

Problem: kein Bild, nur Ton

Maßnahme: Das Display leuchtet, Gerät lässt sich bedienen, der Verbrauch liegt bei 156W.

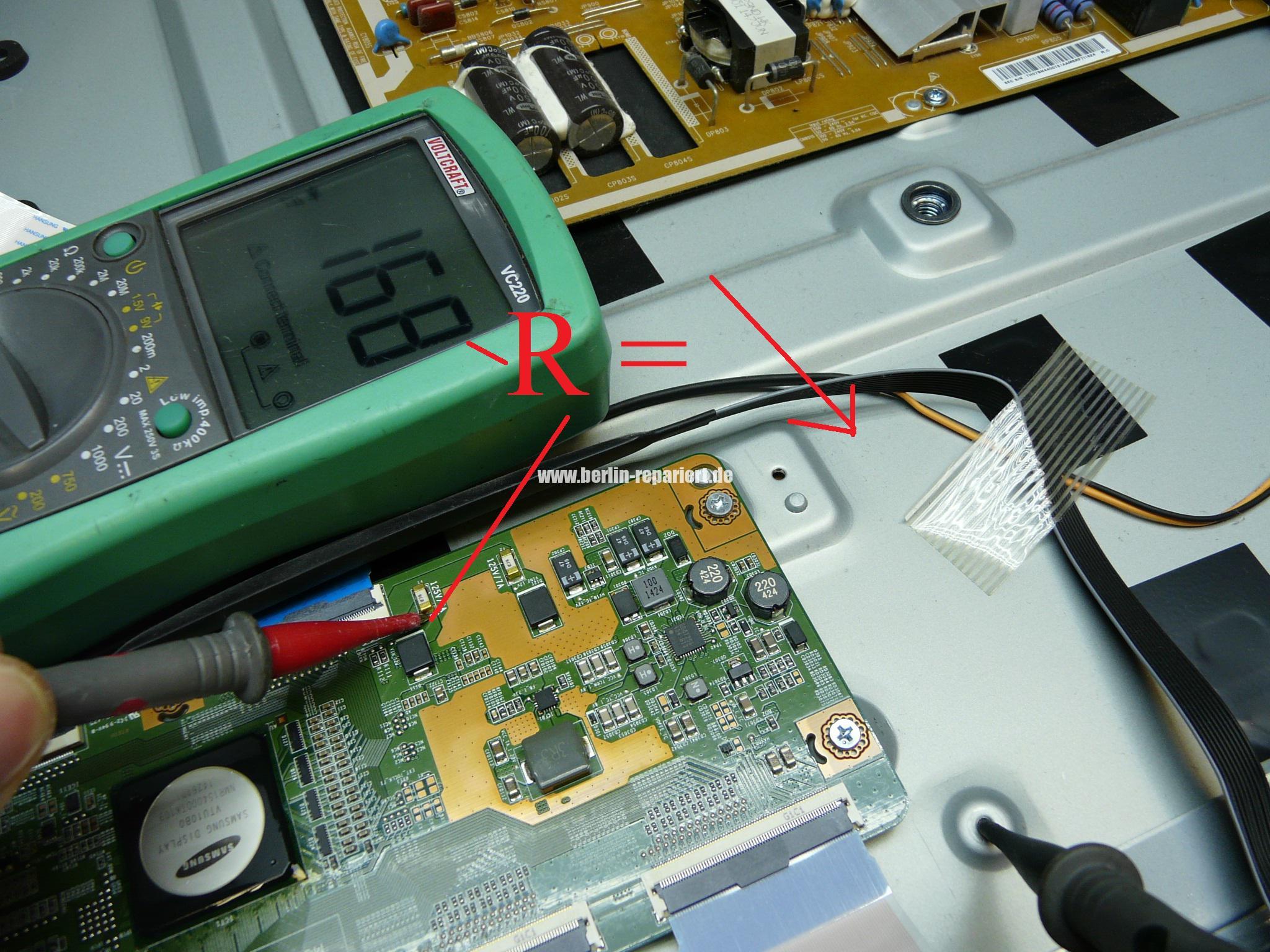

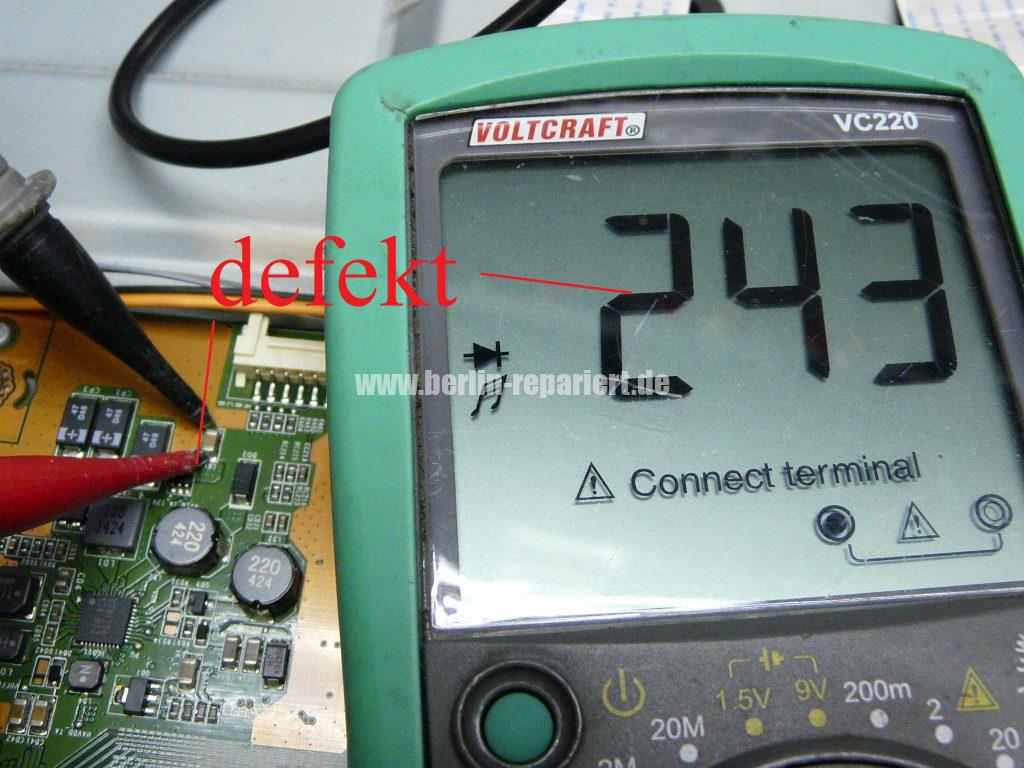

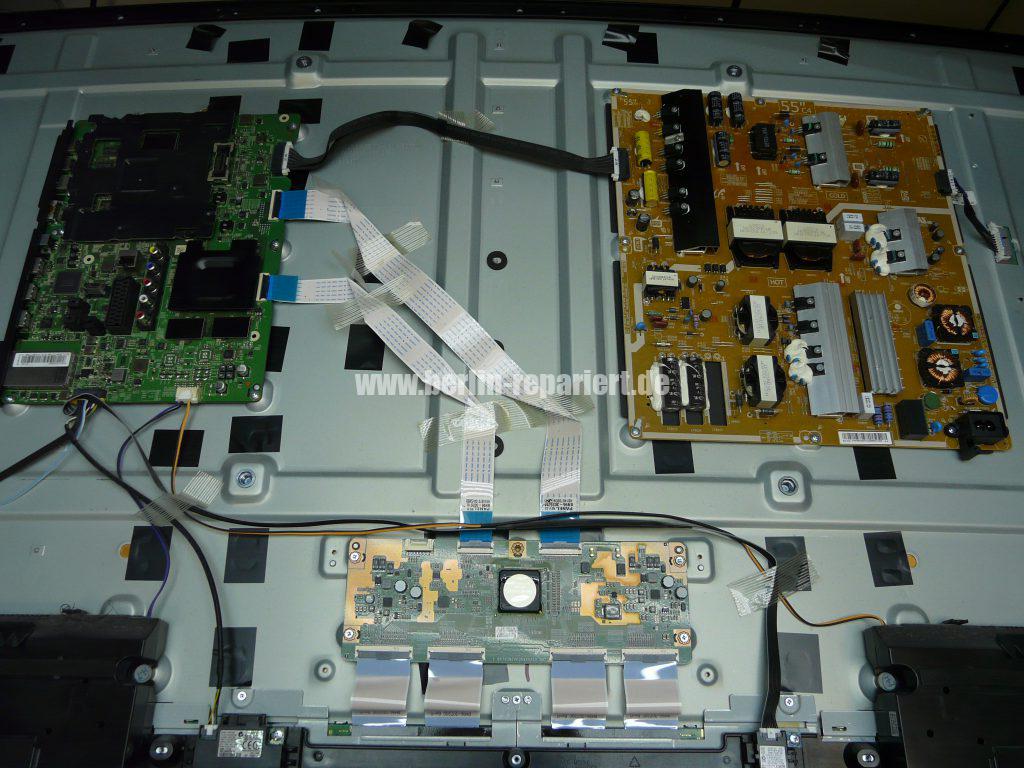

Rückwand und Metallplatte über der T-Con-Modul abschrauben. Auf dem T-Con -Modul sind zwei SMD-Sicherungen gelötet, beide 7A / 125V. Eine der Sicherungen ist durch, siehe Bilder. Der Widerstand der Schaltung ist sehr niedrig, eine neue Sicherung einzulöten ist nicht zu empfehlen, sie brennt sofort durch oder das Mainboard kann dadurch beschädigt. T-Con-Modul austauschen.

Nicht nachmachen.

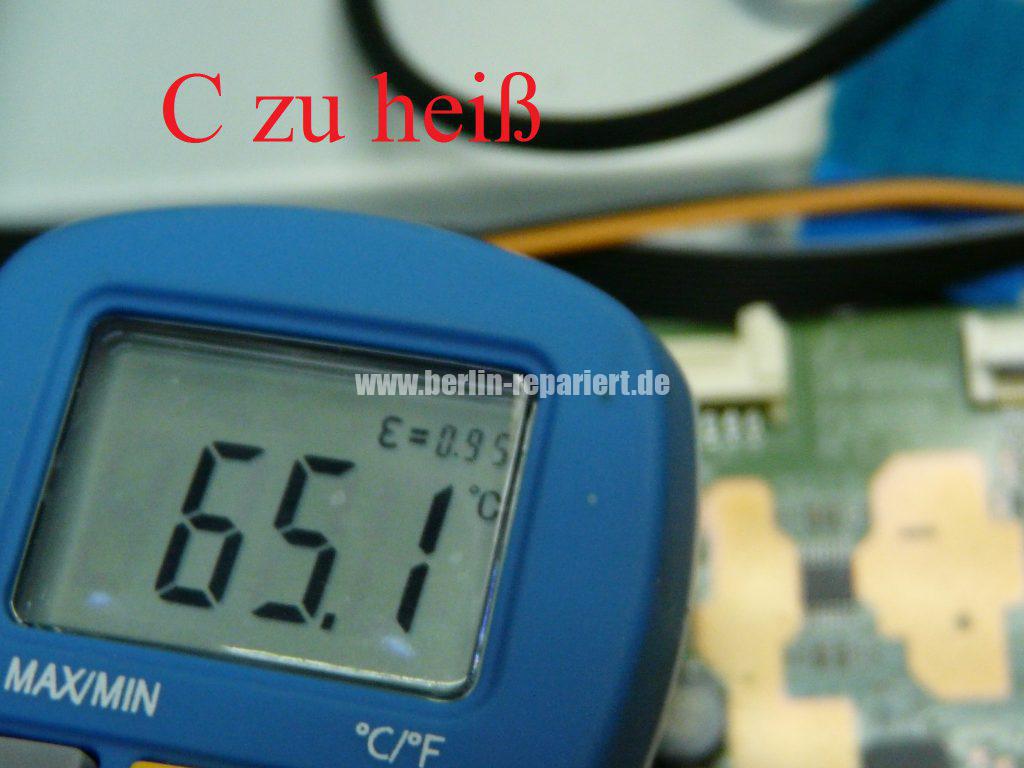

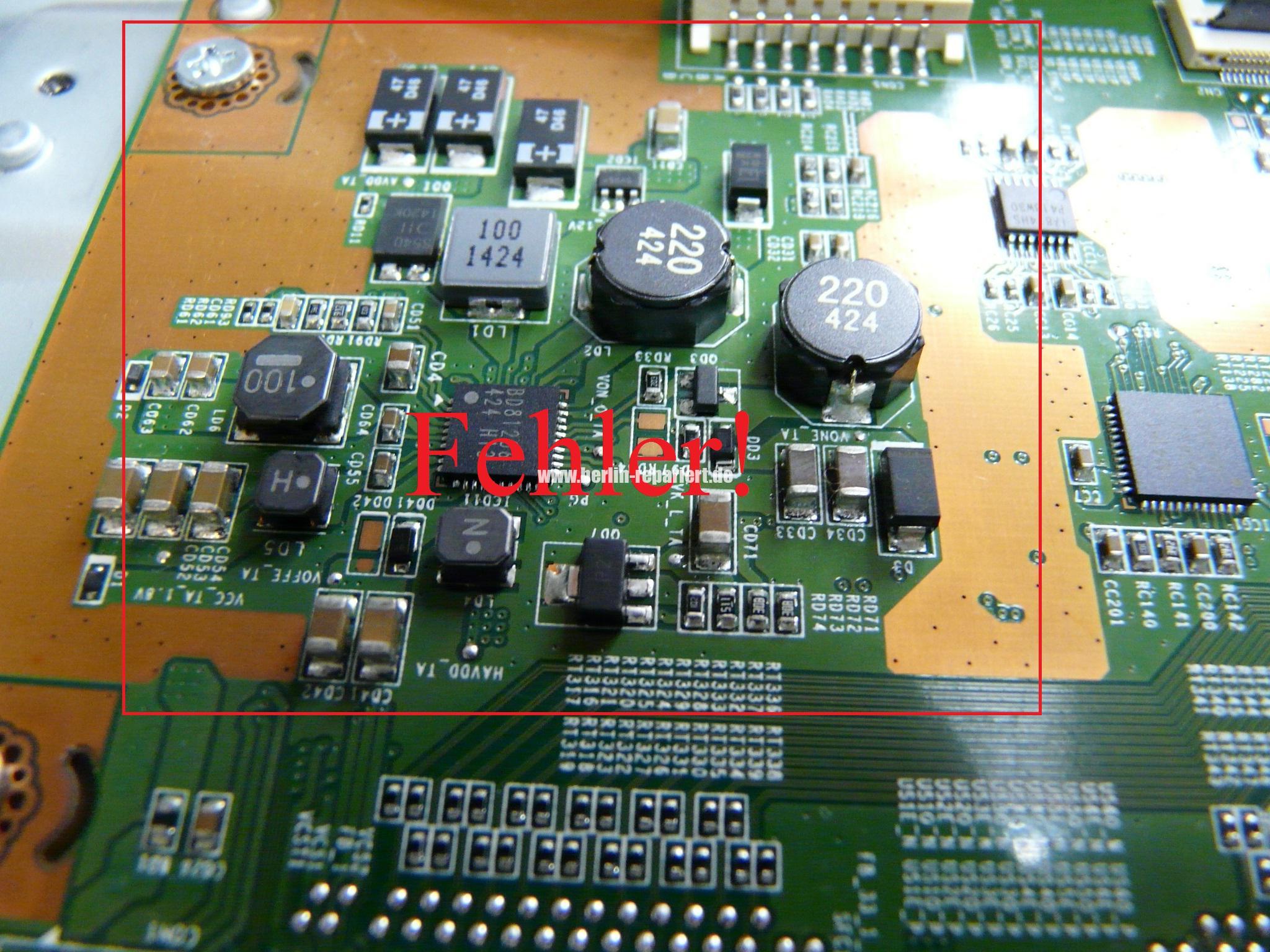

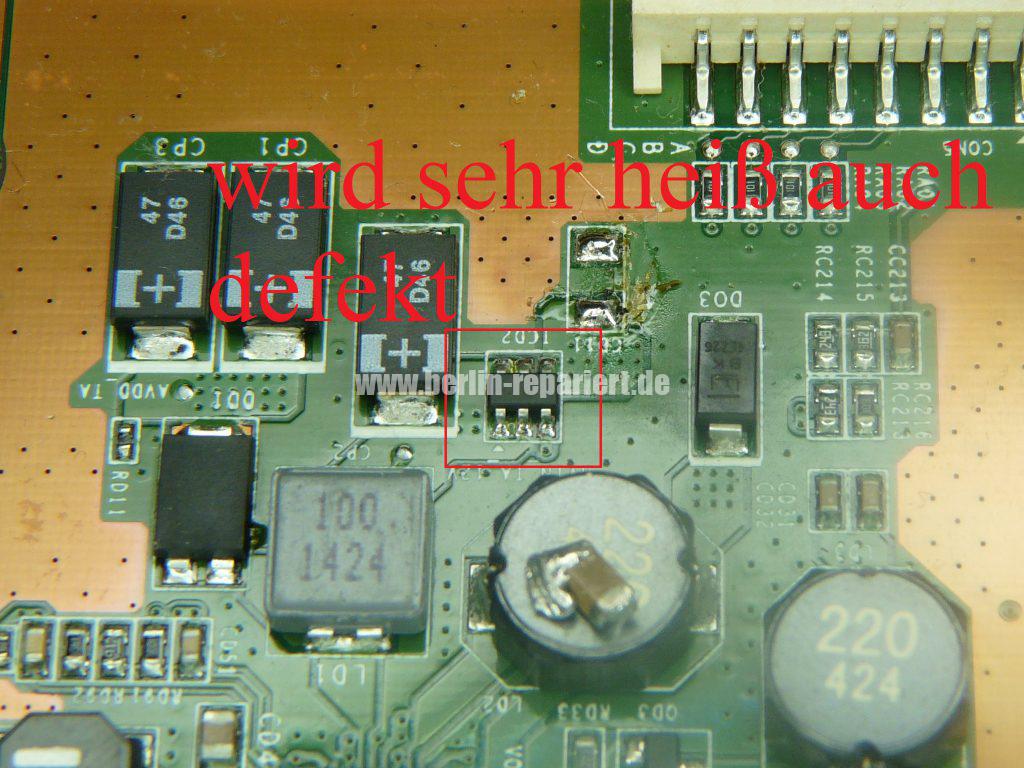

Ein niedriger Ersatzwiderstand: T-Con-Modul ausgebaut. Nach der defekten Sicherung und nur diesen Wandler mit 12V und 1A steigend versorgen. Die Spannung sinkt sofort ab, erst bei 4A steigt die Spannung auf 4V und ein SMD- Kondensator erhitzt sich. Der Kondensator wurde gemessen, da ist der Fehler. Kondensator ausgebaut, der Ersatzwiderstand ist jetzt höher, aber immer noch viel zu niedrig. Hier ist noch der ICD2 / AV12V defekt, also doch T-Con-Modul erneuern.

Der T-Con-Modul, hier „BN96-30712A“ kostet um die 200€. Ein neues Modul ist bestellt.

Fazit: Drei Jahre hat das Modul gehalten. Dies ist ein Leiden der Schaltnetzteile, sie erzeugen Oberwellen und die Kondensatoren leiden unter der schnellen Schaltung. Wenn, so wie hier gerade, der Schutzkondensator des IC ausfällt, dann zieht sich durch die Schaltung eine Welle der Zerstörung durch.

Überarbeitet von Peter aus Niedersachsen

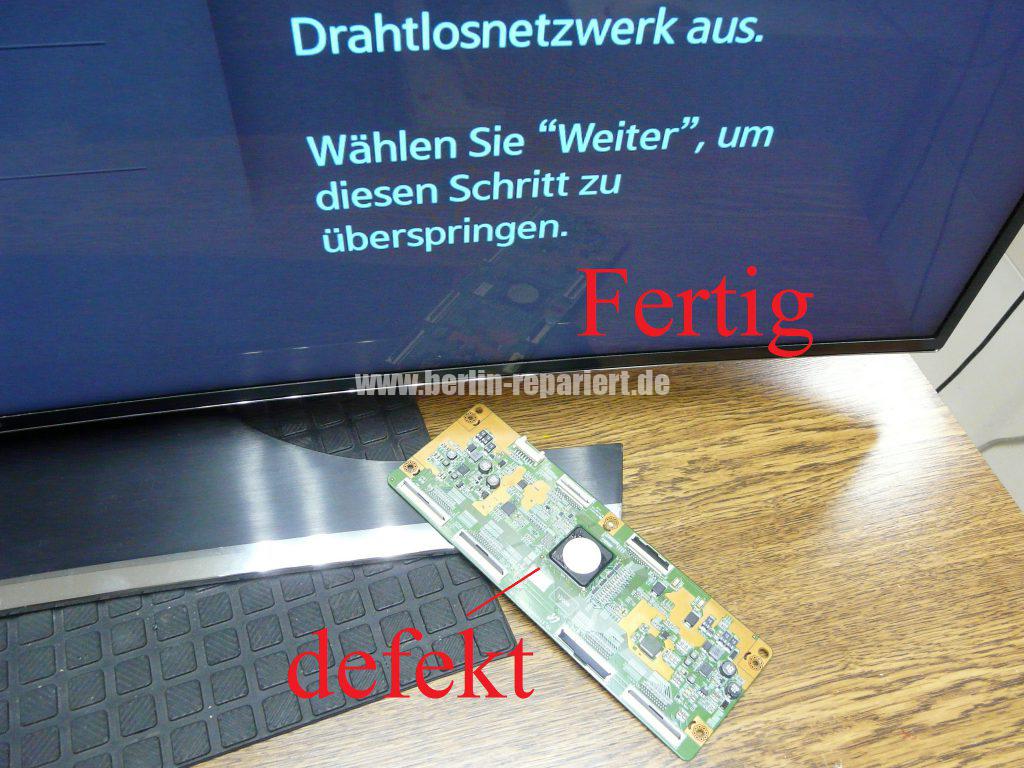

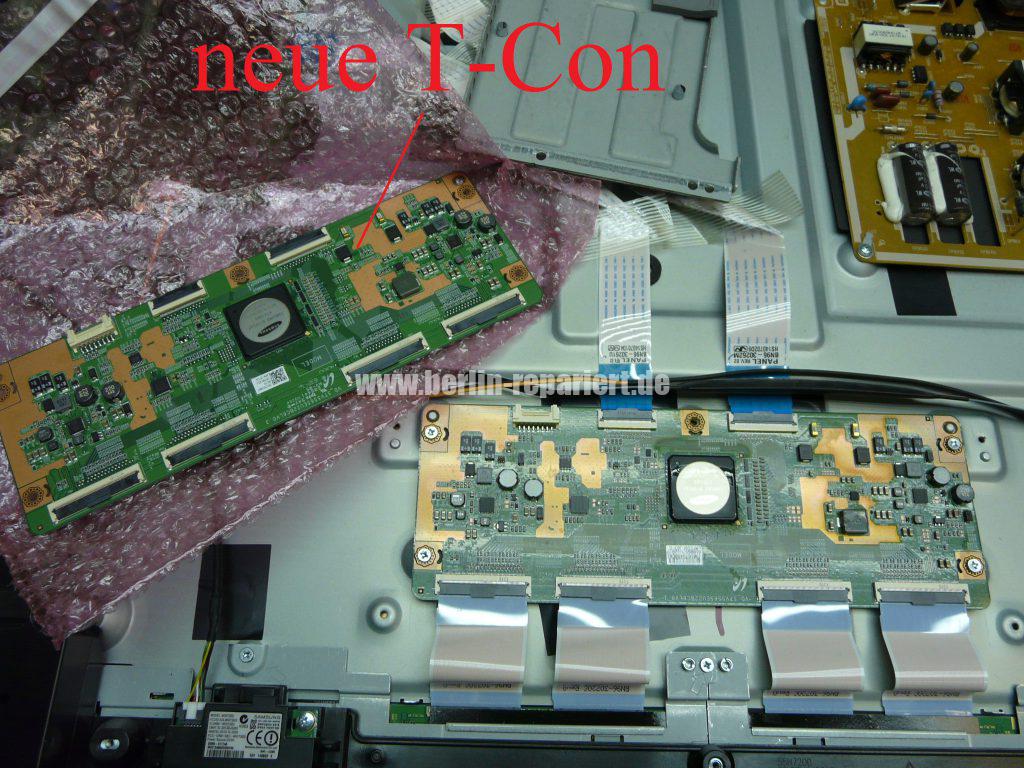

Update 6.2.18: die neue Platine ist da eingebaut, fertig.
