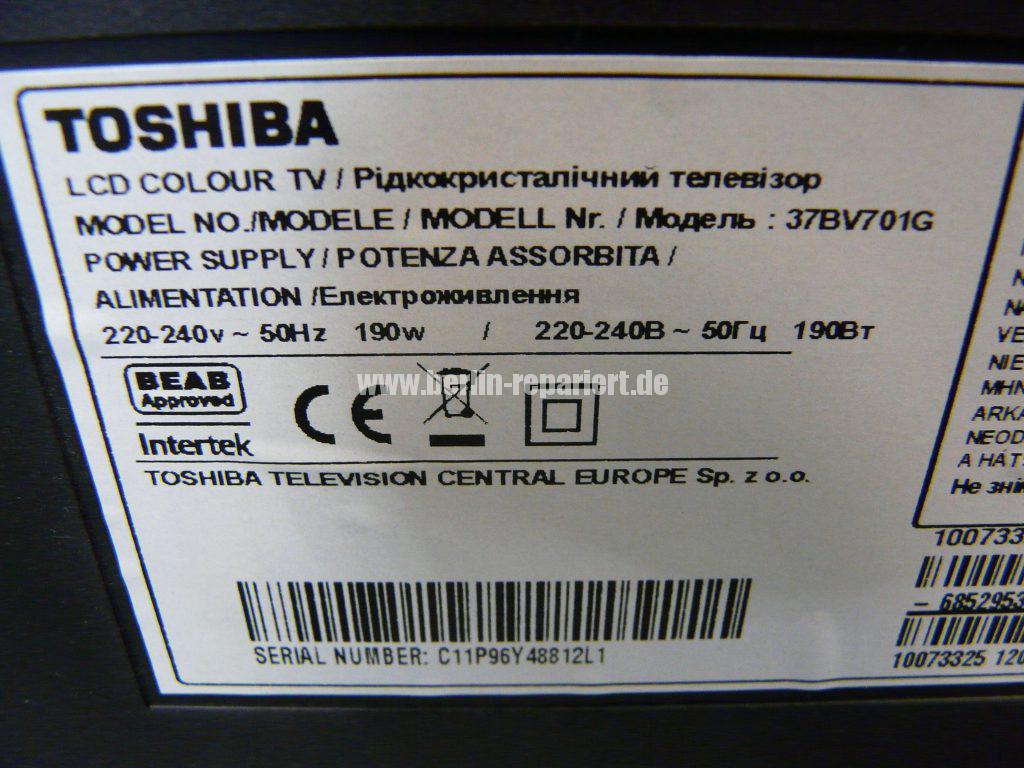

Toshiba 37BV701G, kein Ton

4 Jahre alt
Fehler: kein Ton, auch über den Kopfhörer; Bild ist OK.
Kommt der Ton über die Kopfhörer auch nicht!

Stecker raus; Gerät auf ein saubere Tuch hinlegen; Fuß und Rückwand abschrauben.

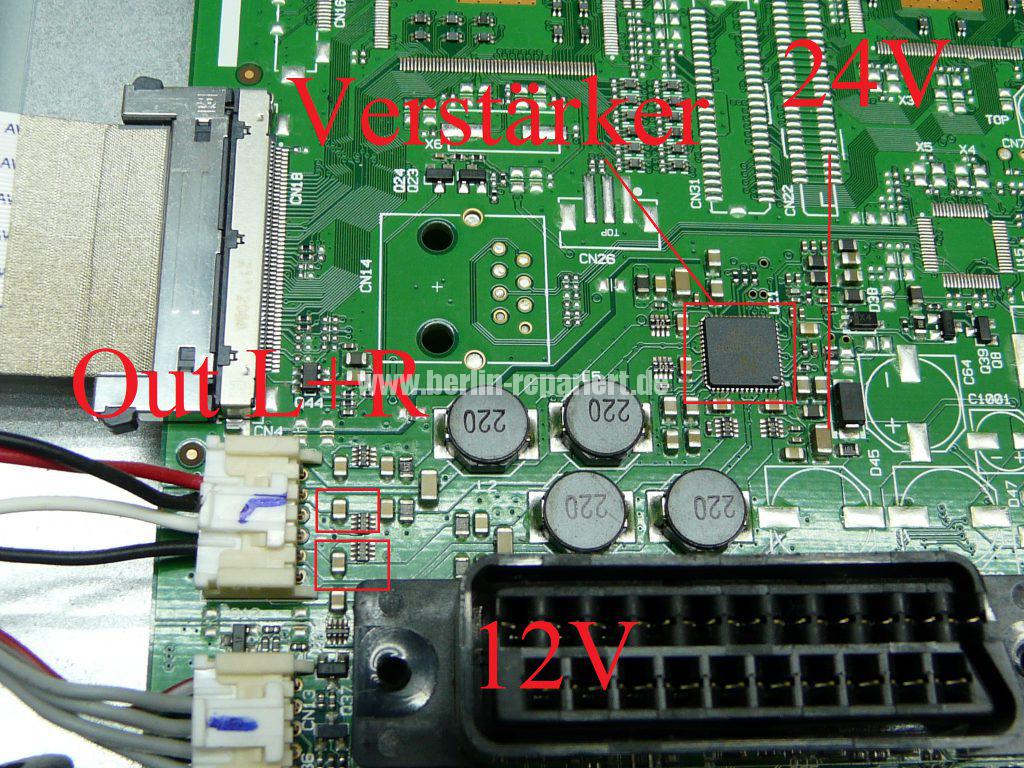

Auf der SSB/Main Board/Haupt Platine ist ein Ton Verstärker IC/Schaltkreis.

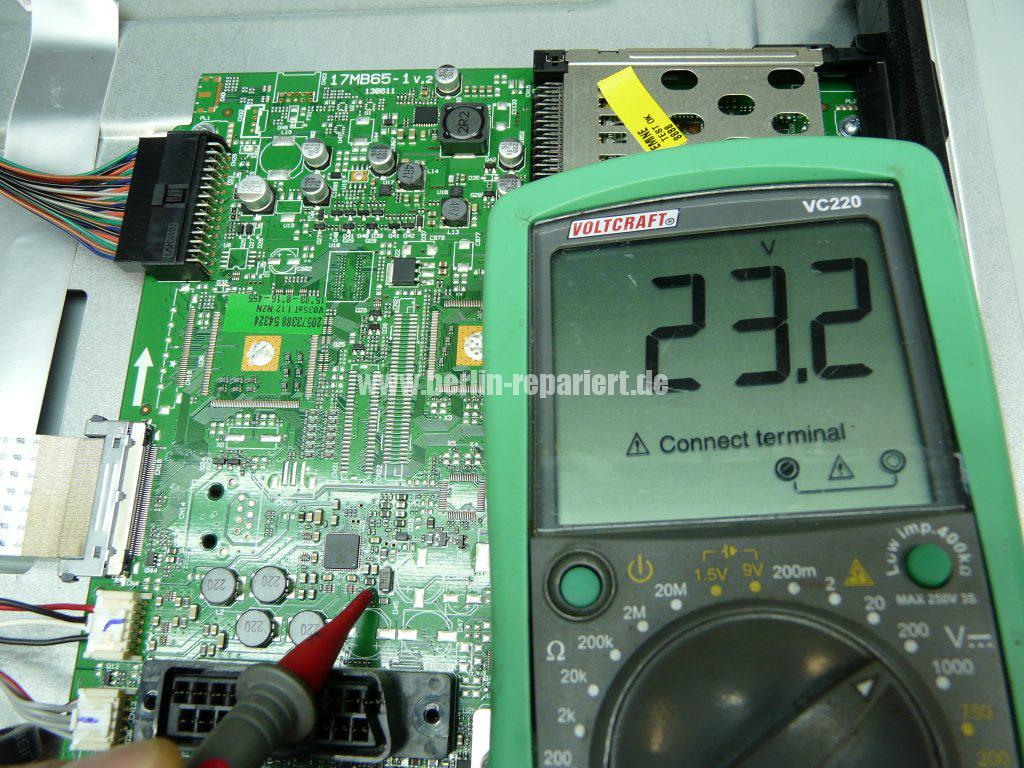

Er wird mit 24V versorgt.
Ist auch die Kopfhörerbuchse OK!
IC anfassen, warm wird der IC immer messen!
Die Temperatur gemessen; hier wird der IC um die 75°C Heiß.
Sind die Lautsprecher OK!; Stecker rausziehen überprüfen.
Hier ist der IC NTP8030 defekt, der 2x30Watt SMD Verstärker IC kostet um die 8.-Euro.

Habe alle SMD Passive Bauteilen, der Verstärker, gemessen(in Schaltung), nichts auffälliges; denn manchmal gibt es ein Grund warum der Kurzschlussfeste IC kaputt geht; sonst ein neue einbauen und testen.

Der Austausch der SMD IC; kann nur mit ausreichende Werkstatt Ausstattung und dementsprechende Erfahrung geschehen.

toshiba-37bv701g-kein-ton-2

toshiba-37bv701g-kein-ton-3

toshiba-37bv701g-kein-ton-4

toshiba-37bv701g-kein-ton-6

toshiba-37bv701g-kein-ton-7

toshiba-37bv701g-kein-ton-9



kein Ton, Toshiba 37BV701G
