Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen

Fehler: Sturzschaden, Display ist geplatzt.
Man braucht ein Display und ein neue Klebedichtung für den Akkudeckel, kosten ca. 120-140Euro, je nach Farbe.
Der Display einzeln zu tauschen ist schwer; und nicht viel preiswerter als die komplette Display Einheit; die Preise sind unterschiedlich; der Orange war günstiger als alle anderen; also haben wir Orange genommen.

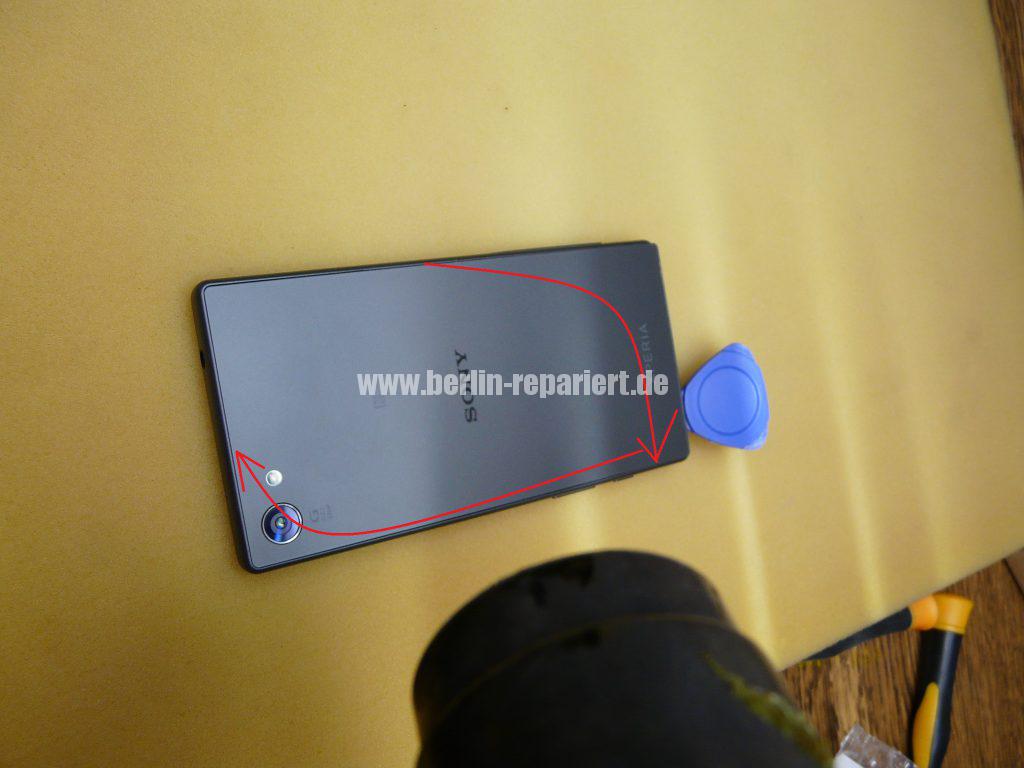

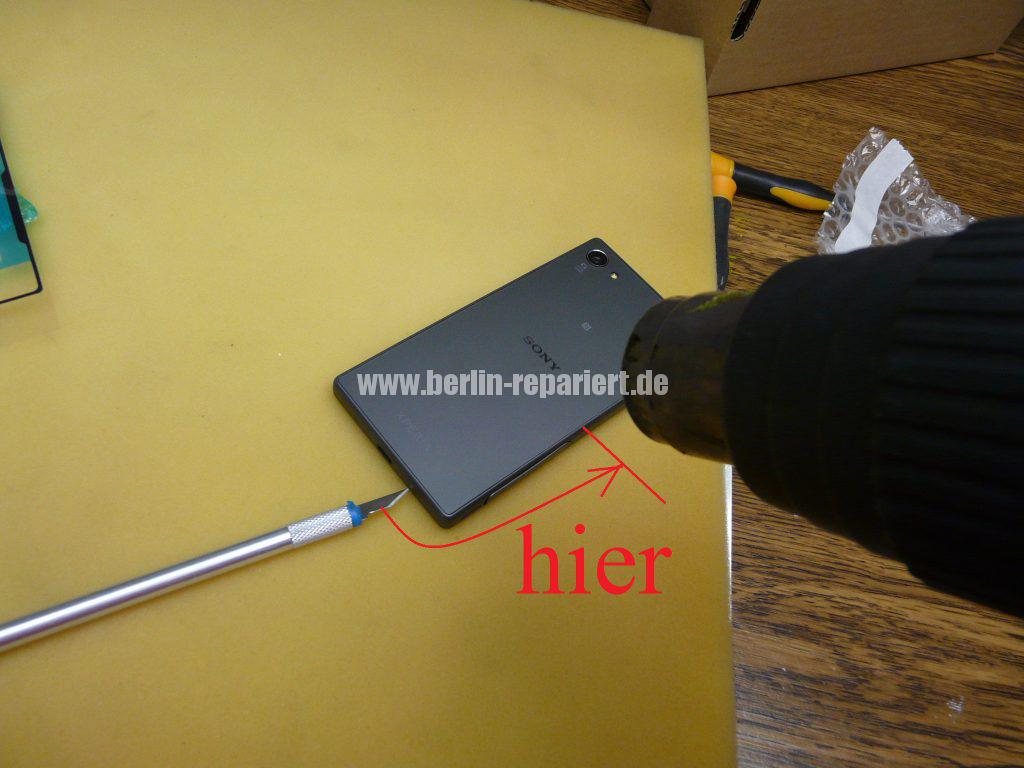

Akku Deckel leicht erwärmen mit ein Skalpell; nur Platz für ein Kunststoff abklemme Werkzeug verschaffen; dann warm halten und der Akkudeckel abkleben; klebe Reste entfernen.
Folie mit Informationen rausziehen.

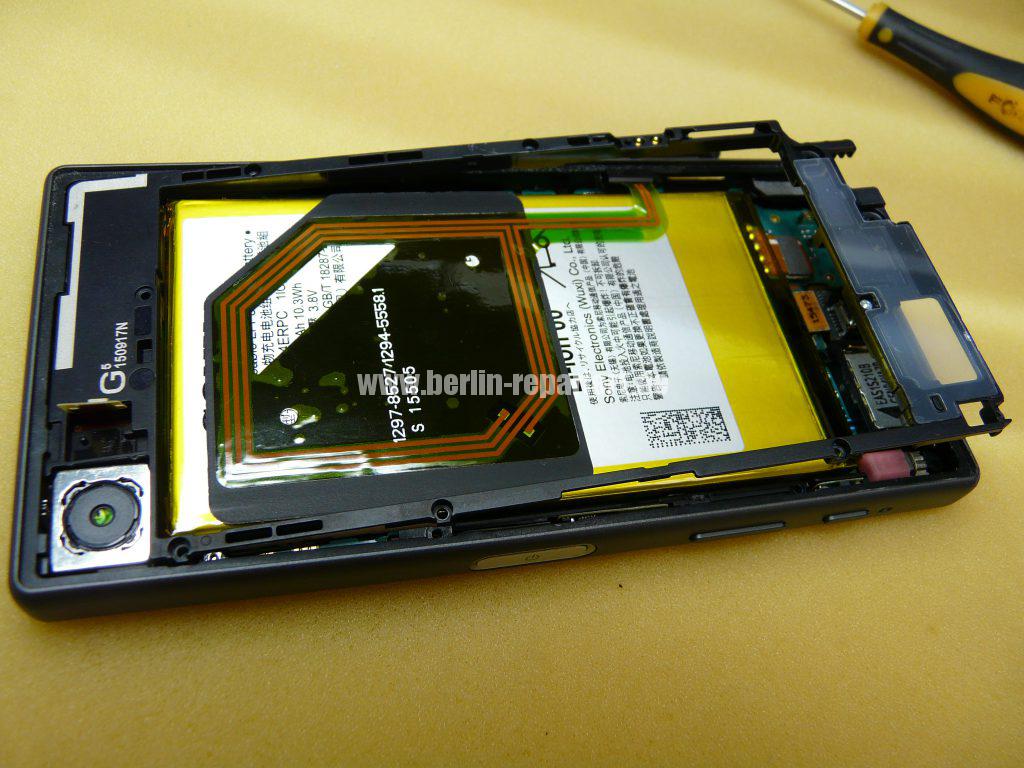

Alle Schrauben abschrauben; Spule abklemmen; innen Rahmen und Antenne abnehmen, der Blitz LED soll abgeklebt sein, und dann durch die Rahmen ziehen; als erstes der Akkustecker rausziehen; Lautsprecher abnehmen; Kameras abklemmen und abnehmen; USB Stecker abklemmen; Platine lockern; und abnehmen; die 2 Leitungen abklemmen und abnehmen. Alle Tasten; USB Buchse; Mikrofone; KH Buchse sind mit Dichtungen versehen und gesteckt; nur die Folie der Tasten abkleben; der Rest rausziehen.
Alles umbauen; ganz zum Schluss der Akku reinstecken; zuerst testen dann der Akkudeckel kleben.
Ist nicht schwer nur fummelig; am besten Fotos machen und kein Krafteinwirkung auf dem Teile üben; durch leichte wackeln und bewegen rausnehmen.
Hier ein Paar Fotos.

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (2)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (3)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (4)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (6)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (7)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (9)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (10)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (11)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (12)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (13)

Sony Xperia Z5 Compact E5803, Display defekt, Display austauschen (14)



Display austauschen, Display Defekt, Sony Xperia Z5 Compact E5803
