Sony Xperia Z3, LCD Display Defekt, umbau Black Orange

Fehler: Display geplatzt.
Weil der Schwarze Einheit etwas mehr kostet, haben wir hier die Orange Version ausgewählt.
Umbau mit komplette Display Einheit Z3 Compact, Sony Typ 1288-7838, kostet um die 120Euro.
Augen und Hände schützen!
Akku Deckel erwärmen auf ca. 60°C; mit ein scharfe Werkzeug nur eine Spalte verschaffen; der Deckel abnehmen, sollte fast von allein abgehen.
Solange die Teile noch warm sind, die Klebereste entfernen, so weit wie möglich.
Die Schrauben der Rahmen entfernen; Rahmen lockern und hochziehen, anfangen neben der Power Knopf.
Akku Stecker rausziehen, Rahmen abnehmen.
1 Schraube der Platine, neben der Kamera, abschrauben; Blech neben der Kamera entriegeln und rausziehen; Stecker der Kopfhörer abklemmen; Display Stecker abklemmen; Vibrationsmotor abkleben und Lochern; Platine leicht anheben, an der Powerknopf Seite nach hinten und nah oben abziehen; achten an der Displaystecker, der sollte durch den Platinen Schlitz rausgehen.
Abdeckungen der USB; Leiste; Kartenleser; umbauen auf dem neuen Einheit.
Platine einsetzten, an der Displaykabel achten!
Akku zusammen stecken, und Testen, eventuell laden.
Etikett durch dem obere Schlitz an den Kartenfach durchstecken.

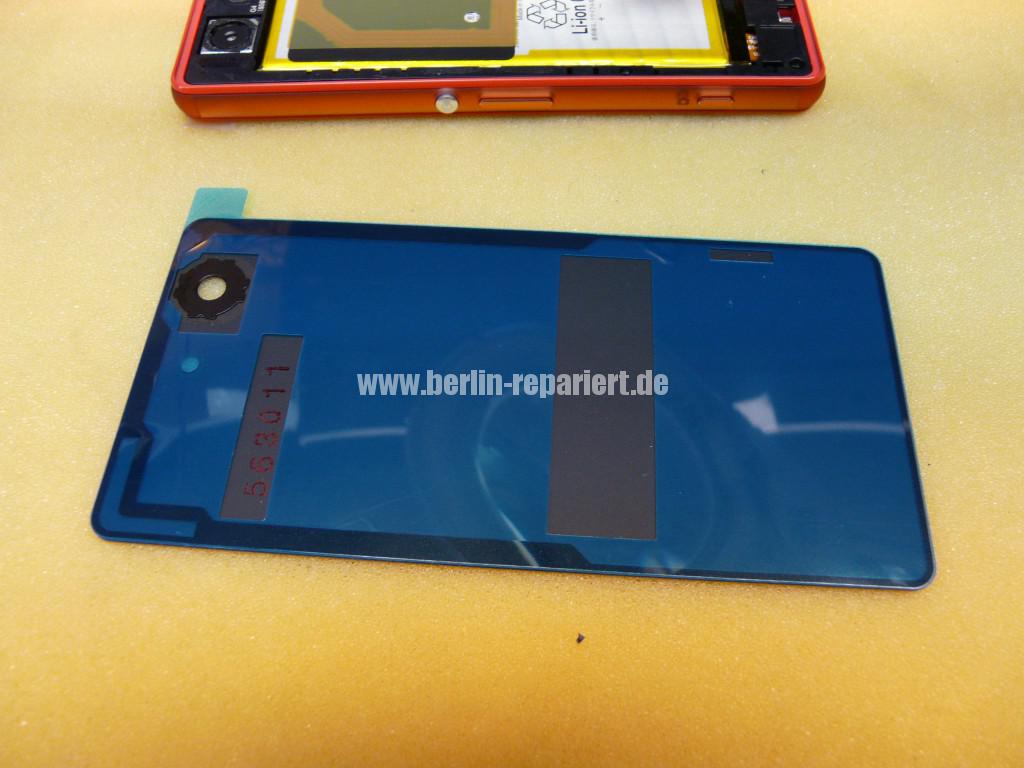

Die neue Klebe Dichtung, Sony Typ 128-3428 zuerst auf dem Akkudeckel, positionieren und kleben.
Alle Funktionen getestet!; dann der Akkudeckel mit dem gerät zusammen kleben, kurz warm machen und nachdrucken.
Fertig.

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (2)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (3)  Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (44)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (5)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (6)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (7)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (8)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (9)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (10)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (11)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (12)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (13)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (14)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (15)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (16)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (17)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (18)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (19)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (20)

Sony Xperia Z3, LCD Display Defekt, umbau Black Orange (21)

Sony Xperia Z3 Black Orange

Alle klebe Reste entfernen.
Beim Zusammenbau neue Klebesätze verwenden.
