Sony Xperia Z3 Compact D5803, Display tauschen

2 Jahre alt
Fehler: das Display ist geplatzt.
Achtung: für den umbau braucht man sehr viel ruhe!

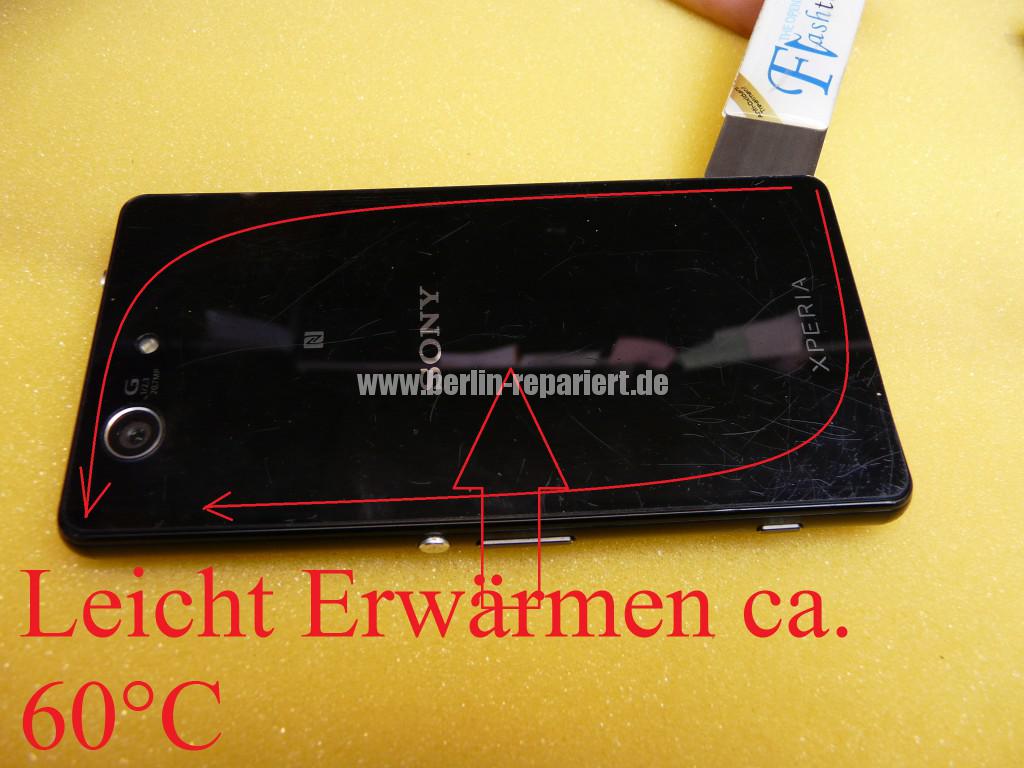

Display Deckel erwärmen auf ca. 60°C und abziehen, geht sehr leicht.

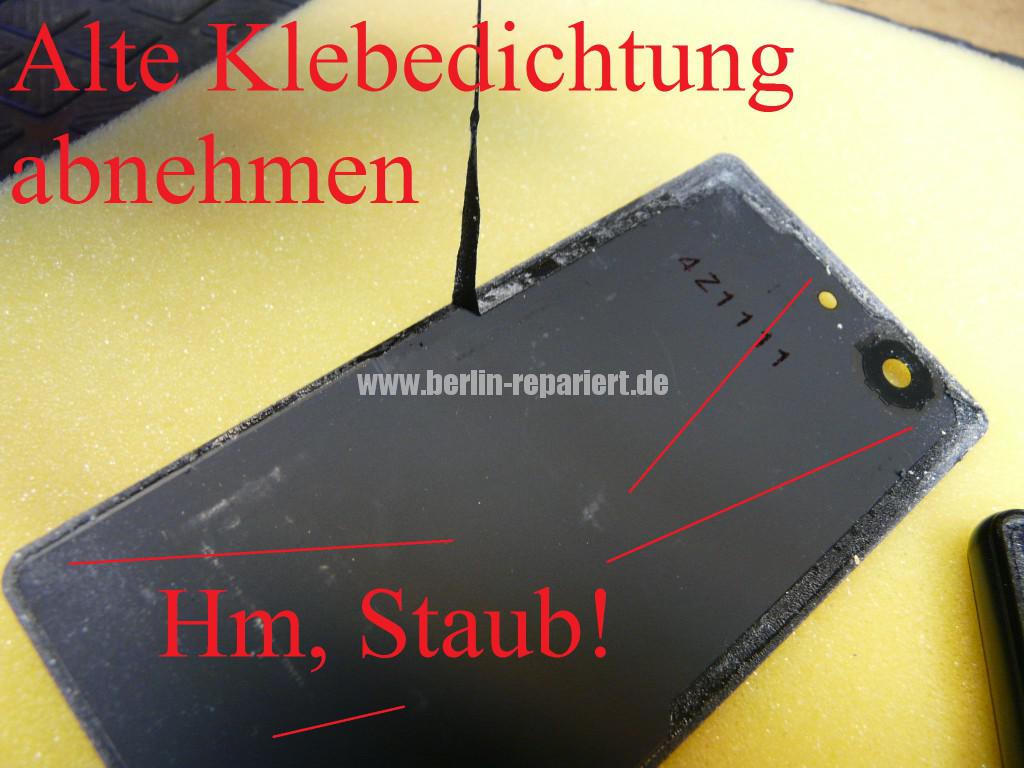

Solange der Deckel noch warm ist, die Klebe Reste der Dichtung abziehen.
Hm, ich dachte das Gerät sein Staub und Wasser dicht!
Hier im Bilder ist das Gegenteil zu sehen.
Die 5 schrauben der Rahmen abziehen.

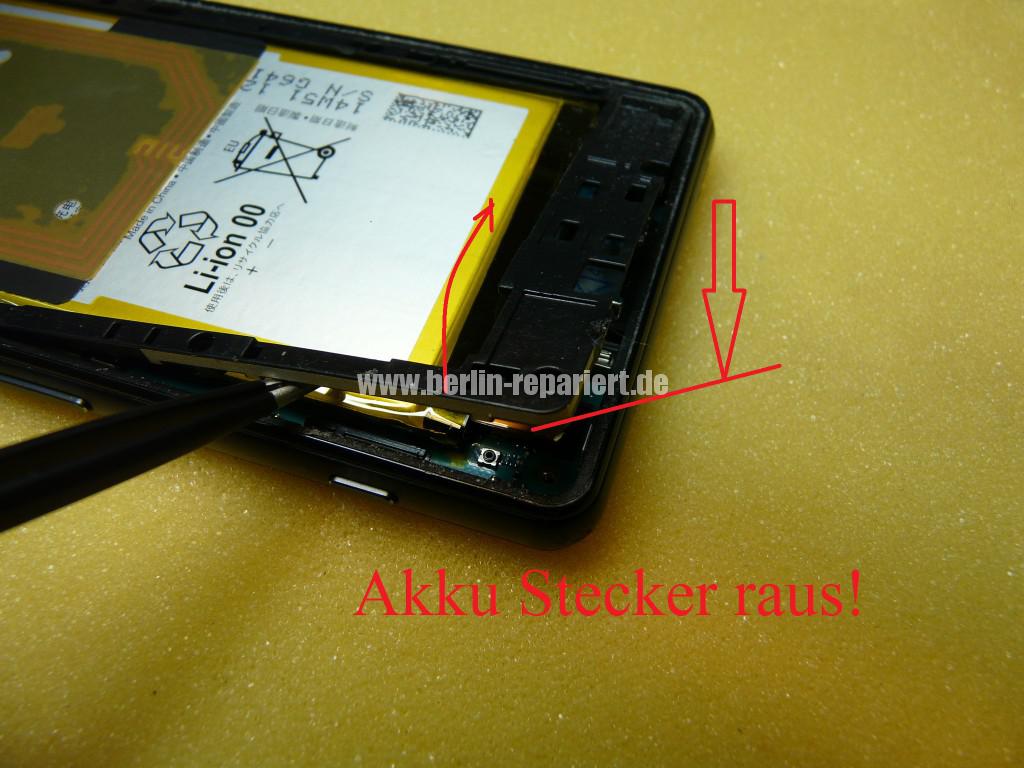

An der Mikrofon Seite anfangen; Rahme leicht hochhebeln; zuerst der Akku Stecker abziehen, Plastik Werkzeug verwenden.
Achtung: der Akku ist mit dem Platine geklebt; nicht versuchen den abzukleben.

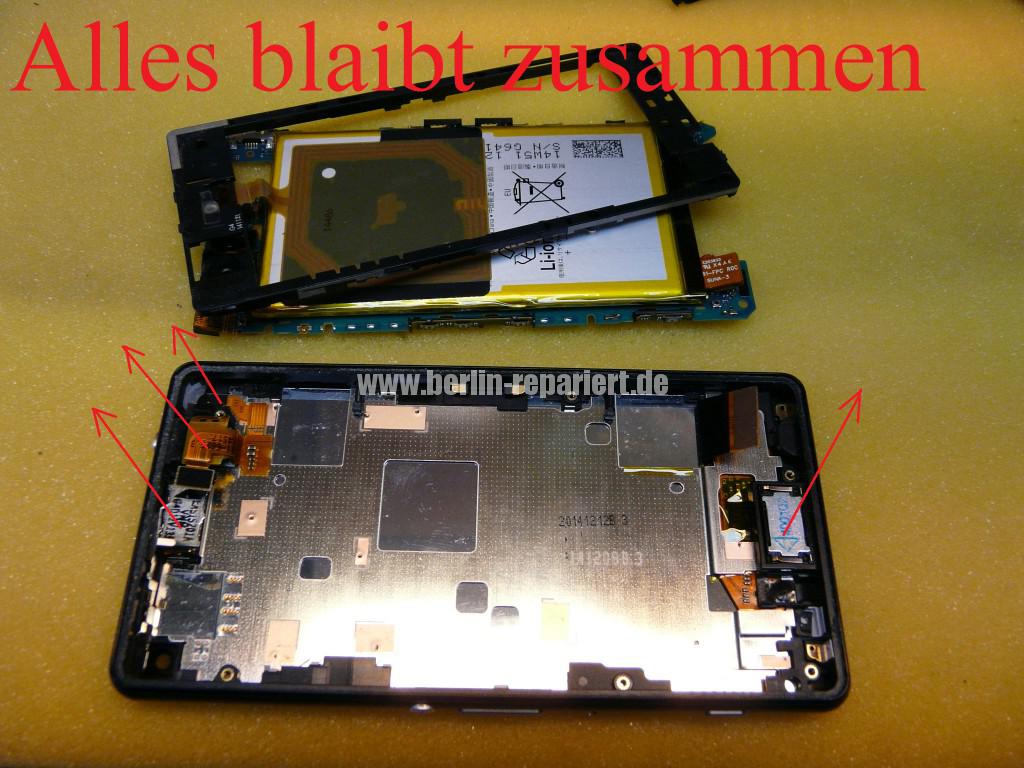

Achtung: alles soll zusammen Bleiben, ja ist fummelig.
Weiter den Display Stecker abklemmen; Vibration Motor abkleben und lockern. Schraube, über der Power Knopf entfernen; der Blech, die Verriegelung der Front Kamera, abziehen; Kopfhörer Stecker abklemmen.
Jetzt die Platine samt Akku und Rahmen, durch nachhelfen an der Schlitze der Tasten nach oben ziehen, Achtung auf der anderen Seite steckt die Platine in der Gehäuse; Display Kabel durch die Platine rausziehen.
OK, dann alles umbauen; 2 Lautsprecher; Kopfhörer Buchse; der kleine Weiße Plastik Teil neben der Kopfhörer Buchse; Power DC Buchse.
Ist auch überall Staub!
Platine mit sanfte Druck Luft Reinigen.
Nach dem umbau der kleine Teile; die Platine montieren; Leitung der Display durch den Schlitz durchstecken; Kopfhörer Buchse Stecker durch den Öffnung über die Platine legen; Platine einsetzen und mit seinen Schraube befestigen; Vibration Motor ankleben; Blech Halterung der Kamera wieder draufmachen.
OK, jetzt der Akku Stecker mit dem Platine zusammen Stecken.
Testen: geht an, Bild OK, Tasten reagieren…
Alles OK!
Dann dir Rahmen der Elektronik einrasten und verschrauben.
Nochmal Testen, alles OK.
OK, dann kann die neue Dichtung an der Akku Deckel montiert werden.
Akku Deckel mit dem neuen Klebe Dichtung, drauf setzen und kleben.
Leicht erwärmen, dann mit leichte druck auf der Scheibe, mit dem Fingerkuppe nachpressen.
Achtung: die Bilder zeigen nur Impressionen von der Arbeit.

interessant: ich würde nie riskieren ein Xperia Z3 Compact, unterm Wasser zu halten!
