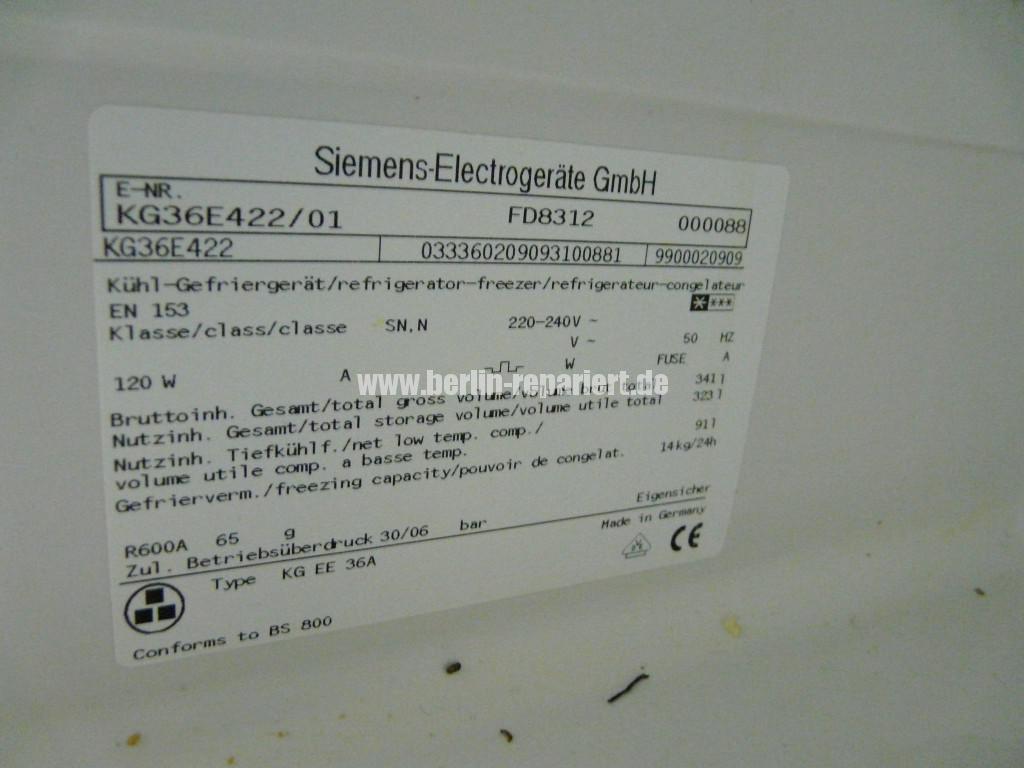

Siemens KG36E422, geht aus

9 Jahre alt
Fehler: Geht immer wieder aus, klopf empfindlich.
Stecker rausziehen nicht vergessen.
Die zwei Befestigungsschrauben der Elektronik-Blende rausnehmen.
Blende rausziehen.
Die Elektronik aus dem Gehäuse rausnehmen.
Hier sieht man an der 5Volt Stabilisator IC der Elektronik wo kalte Lötstellen sind.
Der IC nutzt die Platine als Kühlkörper, hier sieht man wie sich die Platine durch die Hitze eingefärbt hat.
IC nachlöten.
Nach eventuelle weiterer fehlerhafter Lötstellen suchen.
Erst alles zusammen montieren und dann testen.
