Siemens FM701, Laufwerk blockiert

20 Jahre alt
Fehler: der Laufwerk blockiert; man hört nur noch Motorgeräusche.
Meistens in der alter sind sind 2 Riemen defekt; hier ist der Riemen der Lademotor abgerissen.
Stecker raus!; Deckel abschrauben und abnehmen; Elektronik abschrauben, Leitungen rausziehen; die 2 Schrauben der Halterung der Schneckenrad abschrauben; Halterung samt Rad rausnehmen.
Hier ist der Riemen zerfetzt; ich schiebe den neuen durch die kleine spalte an der untere Rad.
Neue Riemensatz kostet um die 3Euro.

Update 11.08.16: die Riemen sind da.

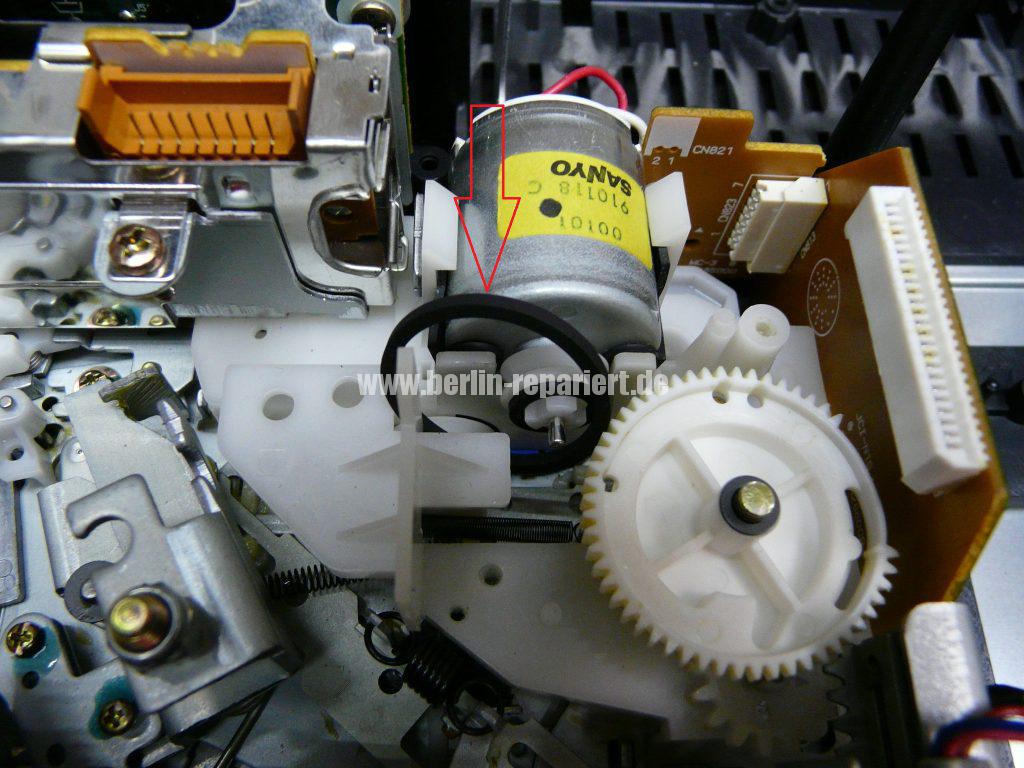

Der kleinen Riemen “fummele” ich durch den spalte zwischen den Rad und der Fliehkupplung(der wird mit ein Feder nach unten gedruckt(sieht man nicht in Foto); man schafft das mit eine Pinzette eine Kleine flache Schraubendreher. Wenn man nicht schafft wird es kompliziert!
Wichtig; wenn man der Halterung samt Schneckenrad draufmontiert, soll der Zahnrad, wie auf dem Bild, in der Parkstellung stehen; dann durchschieben, nach hinten; dabei achten das der Zahnrad sich nicht dreht.
Der Gr0ße Riemen ist schnell ausgetauscht; untere Deckel abschrauben; 2 Schrauben an der Bügel der Schwungrad; Riemen erneuern.
Eistellen testen: Kassette reinschieben und mit dem Hand an der Rad der Lademotor drehen, wie auf dem Bild sollen die Zahnräder stehen; einer der Lademotor Leitungen ablöten; mit ein 12V Labornetzteil der Motor versorgen und dabei der Laufwerk testen; nicht klemmt alles läuft sauber, von einlegen der Kassette bis zu der Endpunkt, dann die Leitung an der Motor einlöten.

Die Riemen sind das einzige was ich bis jetzt an diese Laufwerke getauscht habe; ein sehr gute fehlerfreie Videorecorder. Der Laufwerk findet man in viele anderen Videos der 90er.
