Schlecht platzierte Elkos einfach tauschen, Panasonic DMR-EX95V keine Funktion

10 Jahre alt
Fehler: dieser spitzen VHS-DVD-HDD Recorder hat ein sehr kleine Fehler; meistens sind nur 2 Elkos veraltet; siehe auch anderen Beiträge zu dem Gerät.

Um diese Elkos austauschen zu können; muss man das Ganzen Gerät zerlegen; viel und “riskante” Arbeit durchführen; also, für ein Leihe schwer durchführbar.

Hiermit zeige ich euch, ein sehr einfache und sehr schnelle Reparatur-Methode; an diese ansonsten sehr aufwändige Reparaturbeispiel.

Klartext!, Durchführung auf eigen Gefahr!, eure Geräte können dadurch beschädigt werden!

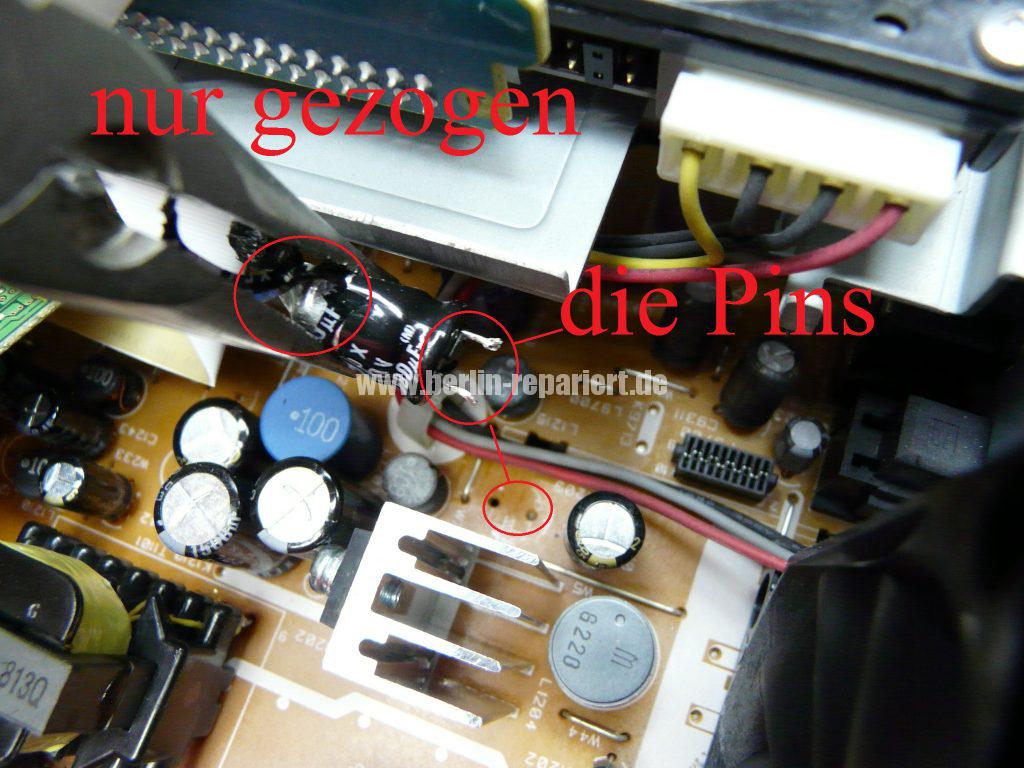

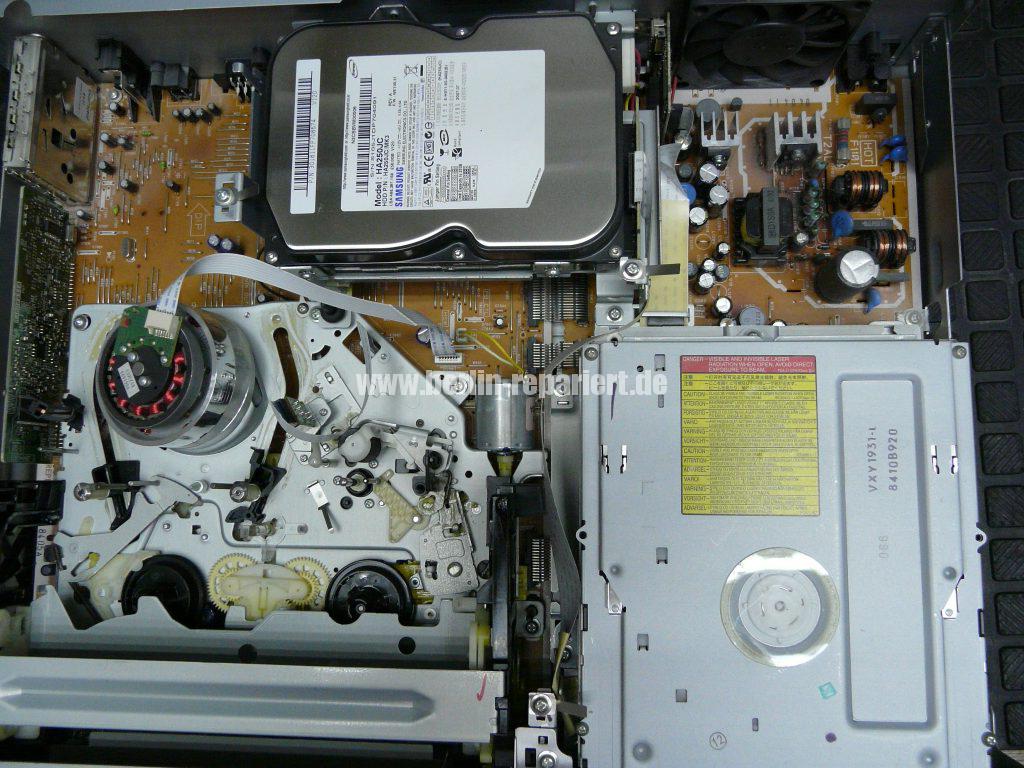

Also; Netzstecker raus!; Deckel abschrauben und abnehmen; sind die 2 Elkos defekt, siehe Bild u.a. Beiträge!; wenn ja dann mir folgen,… mit eine Spitzzange; die Alugehäuse der Elko “kauen”, somit lockeren sich die Pins in inneren, dann gerade an den Gehäuse der Elko nach oben ziehen, wichtig ist!, der Zugkräfte soll sich auf beiden Pins verteilen; wenn man alles richtig gemacht hat, Glück noch dazu; dann bleiben die Pins der alte Elko in der Platine stecken, siehe Bild, der Rest ist Mega einfach, ( + ) und ( – ) richtig an der Pins löten, aber Achtung!, nicht zu lange, die in der Platine steckende Pins erhitzen!, sonst gehen dieser, von den Lötstellen auf der andren Seite ab.

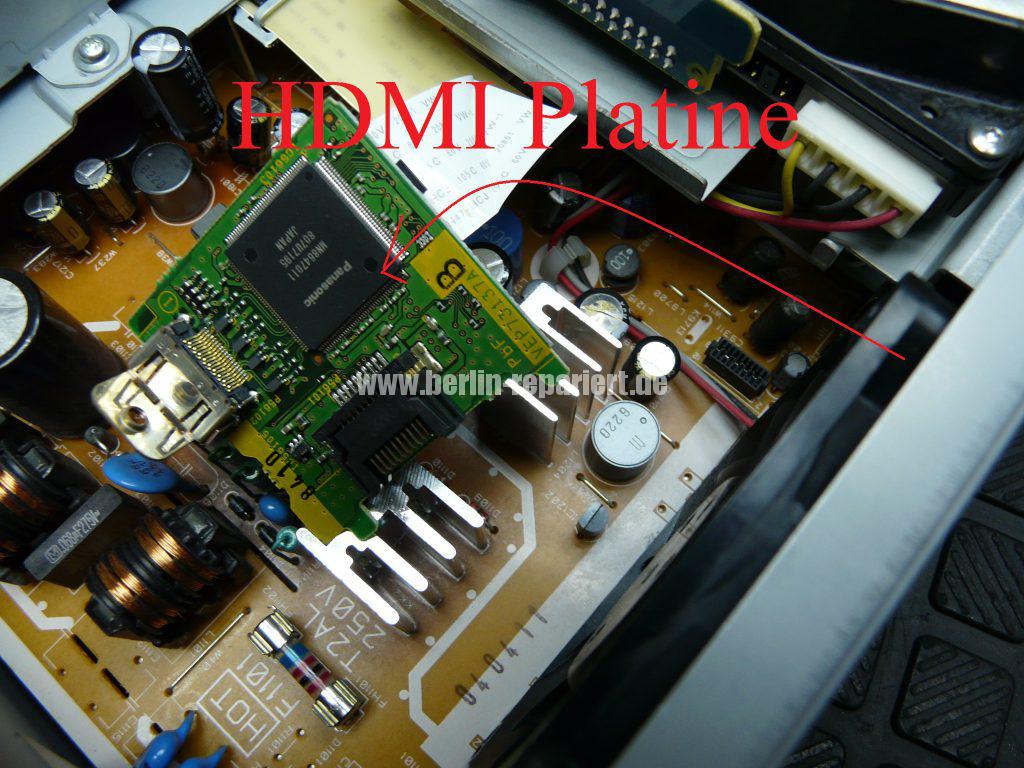

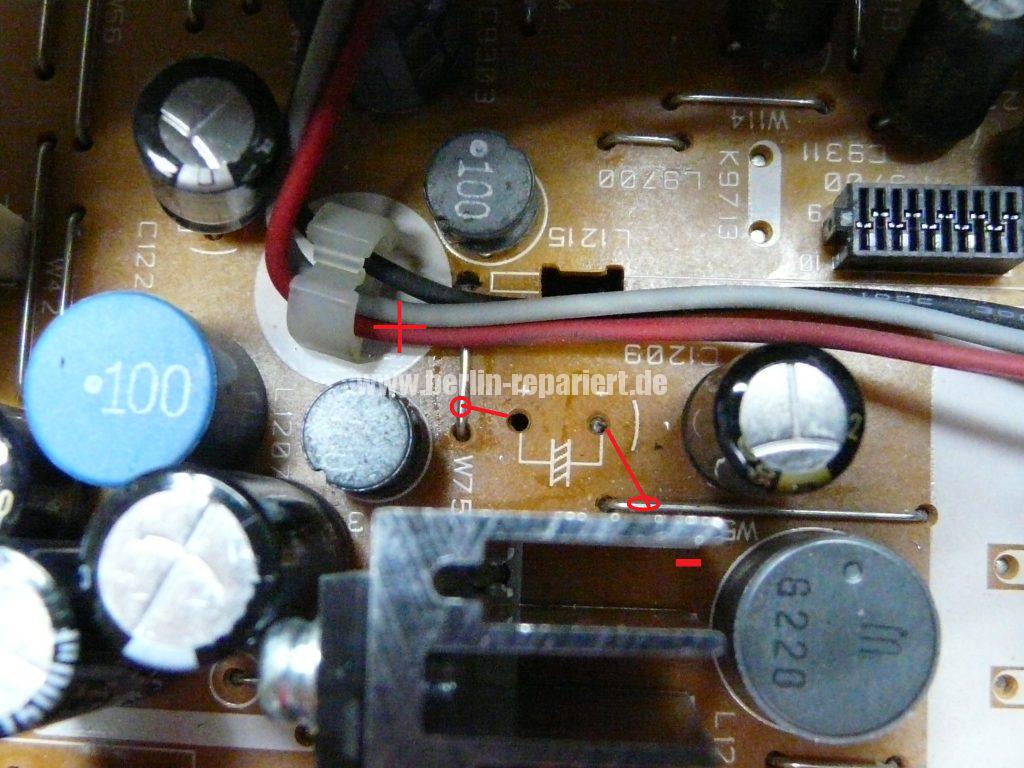

Ein Elko habe ich bewust so behandelt;… HDMI Platine abgebaut und seitlich gelegt; an der obere Seite der Gehäuse mit dem Zange gezogen, dabei hin und her gewackelt; da passiert es, die Pins brachen genau an der Platine ab! = aber auch kein Problem, denn ich habe zuerst gemessen; wo führen diese Pins hin; Aaa! eine zur Masse(Jumper), der anderen an eine Benachbarte Jumper; auch sehr einfach; habe diese Elko an diese Jumper eingelötet; aber Achtung!, auch nur ganz kurz erhitzen, sonst entlöten sich diese teile ab.

Somit habe ich mir sehr viel Arbeit erspart; und ein Arbeit, wo man zu dem Fehler; selbst weiteren dazu fügen kann; diejenigen die sich auskennen wissen was ich meine..

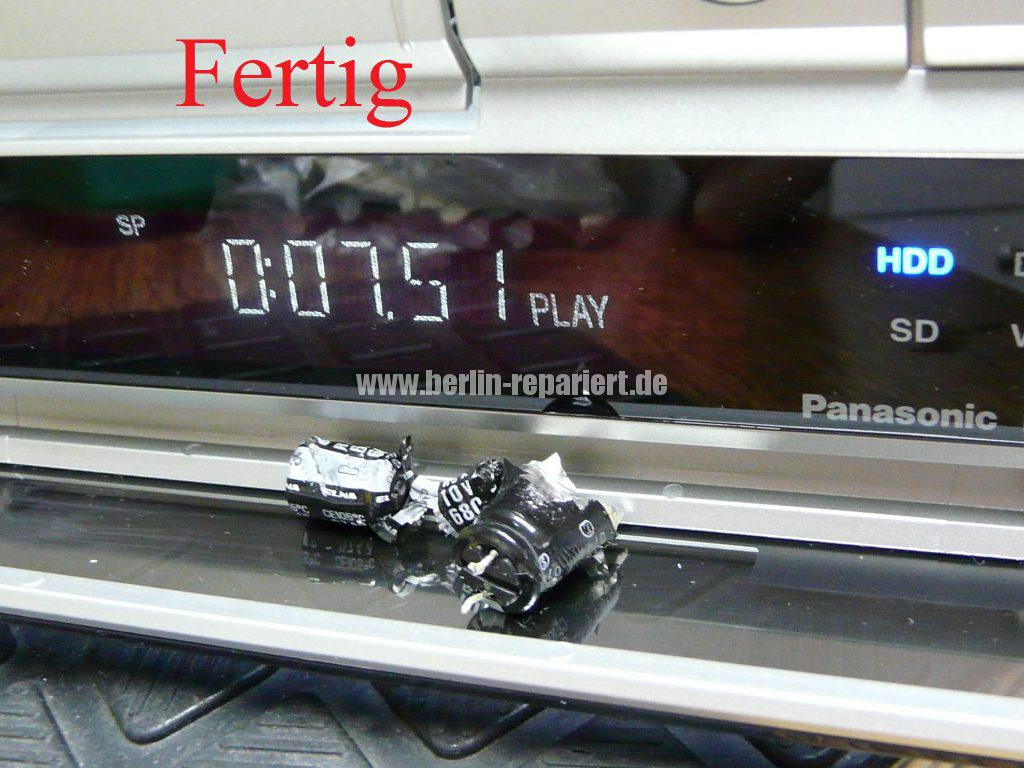

Fertig getestet, alles wieder OK; ich hoffe; diese Panasonic wird noch lange laufen; ein tolles Gerät. Und übrigens, dieser Panasonic in dieser zustand; wird mind. 450Euro wert sein, Tendenz steigend; und alles wegen der VHS Recorder; viel. kneift sich Panasonic ein, und startet die Produktion der VHS Geräte!
