Samsung SM-G900F, Display Tauschen

Fehler: Display Defekt, nach Sturz.
Achtung: wenn die Scheibe so schwer beschädigt ist, gerade in Bereich der Sensoren; damit rechnen das auch die USB-RF Platine ausgetauscht werden müsste. Die Sensoren gehören dazu.
Achtung: Augen und Hände schützen!
Empfehlung: verwenden nur original Ersatzteile; hier ist alles relativ komplex gebaut, ein Fehler und ist alles hin!

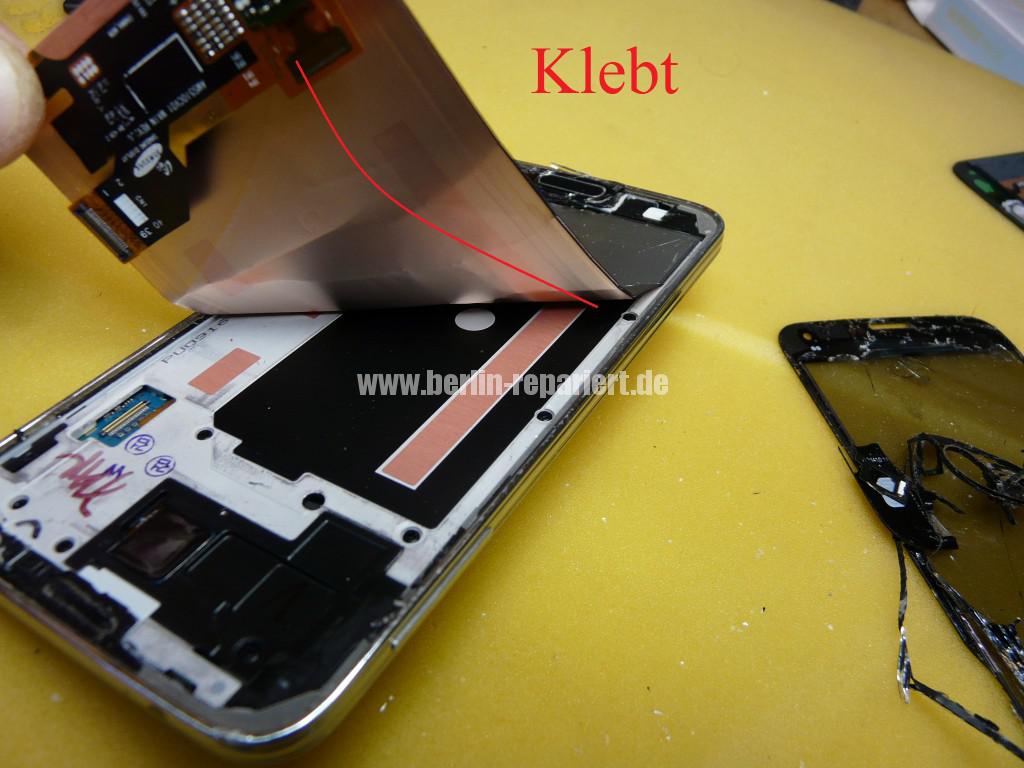

3 Schrauben an der Akku raus; Display abkleben, ca.60°C warm; dort anfangen wo der Glass weniger geplatzt ist; Stecker der Display rausziehen; hier haben die Sensoren der SUB RFPGB Platine, nicht überlebt, zu stark beschädigt; aber auch sonst, die Sensoren kleben mit6 dem Scheibe und die Mittelrahmen zusammen; Achtung das Display klebt mit dem Metall Mittelrahmen; klein Stecker, hintere Seite rausziehen; alle Schrauben unter der Display weg; und jetzt ganz ruhig, an der Lautsprecher anfangen, Mittelrahmen von der hintere Abdeckung trennen, auch an der Akku sind Hacken; SUB Platine 1 Schraube weg, Antennenstecker rausziehen; SUB Platine abkleben, geht leicht, SUB Platine rausziehen, der Stecker ist unter der Main Platine.
Hintere Abdeckung von der Klebereste reinigen; alles umbauen was nötig ist.
Alles zusammenbauen; neue Display Kleben.
Tipp: wenn man das noch nie gemacht hat: ist nicht unmöglich, aber sehr fummelig;
Die Bilder geben auch ein paar Informationen.
tipp: bei der kleine Verletzung der Sensoren, die SUB RF Platine gleich erneuern!
Benötigte Ersatzteile: LCD + TOUCH FULL SET = GH9715959B = für Schwarz
Wenn die SUB RFPCB Defekt = GH96-07020A
