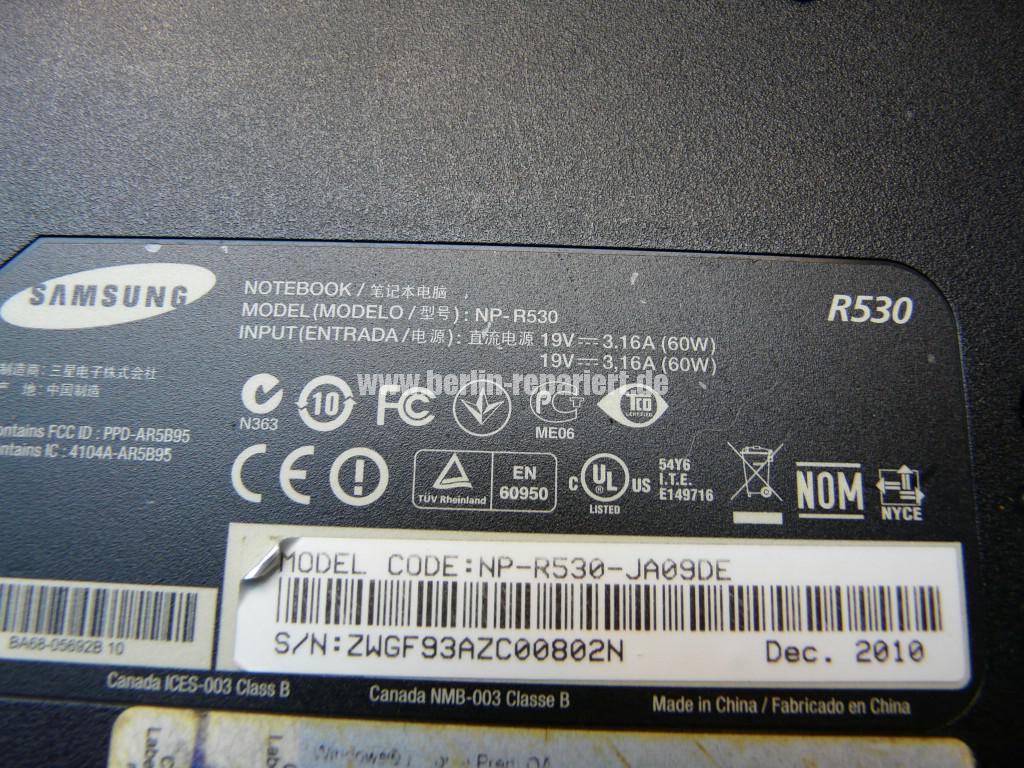

Notebook Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren

4 1/2 Jahre alt
Fehler: die Netzbuchse ist durchgebrannt, verschmort, keine Funktion.
Akku raus.
Warum ist der + Pol Durchgebrannt = schaut euch an, die original Lötstellen des Herstellers!

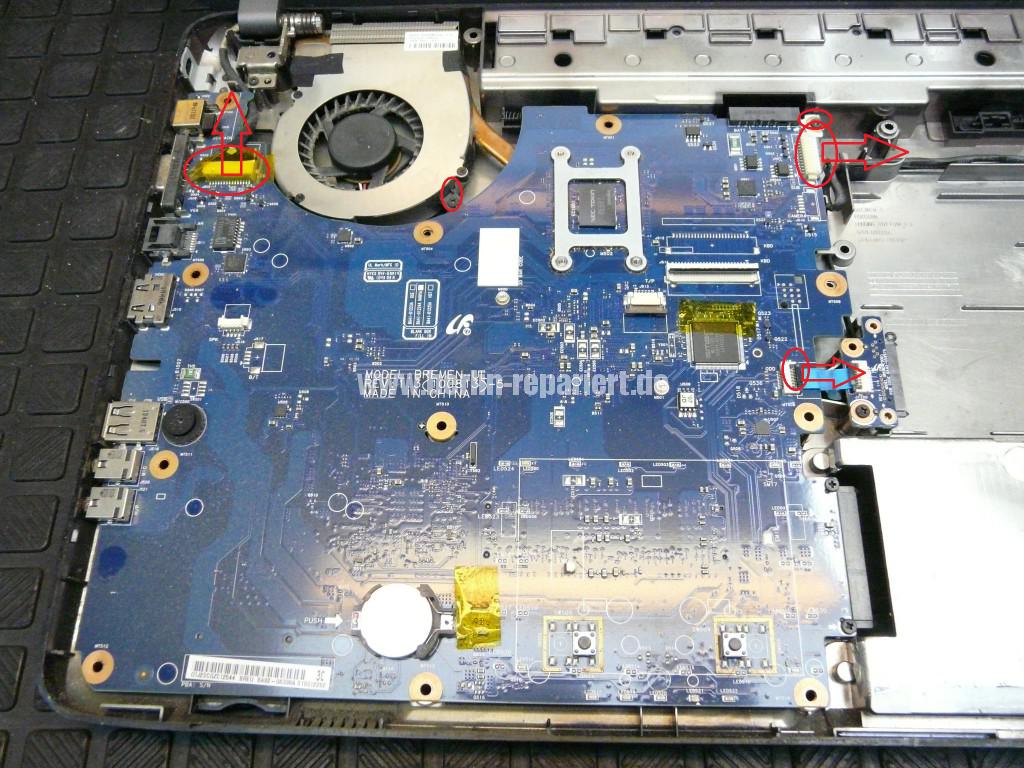

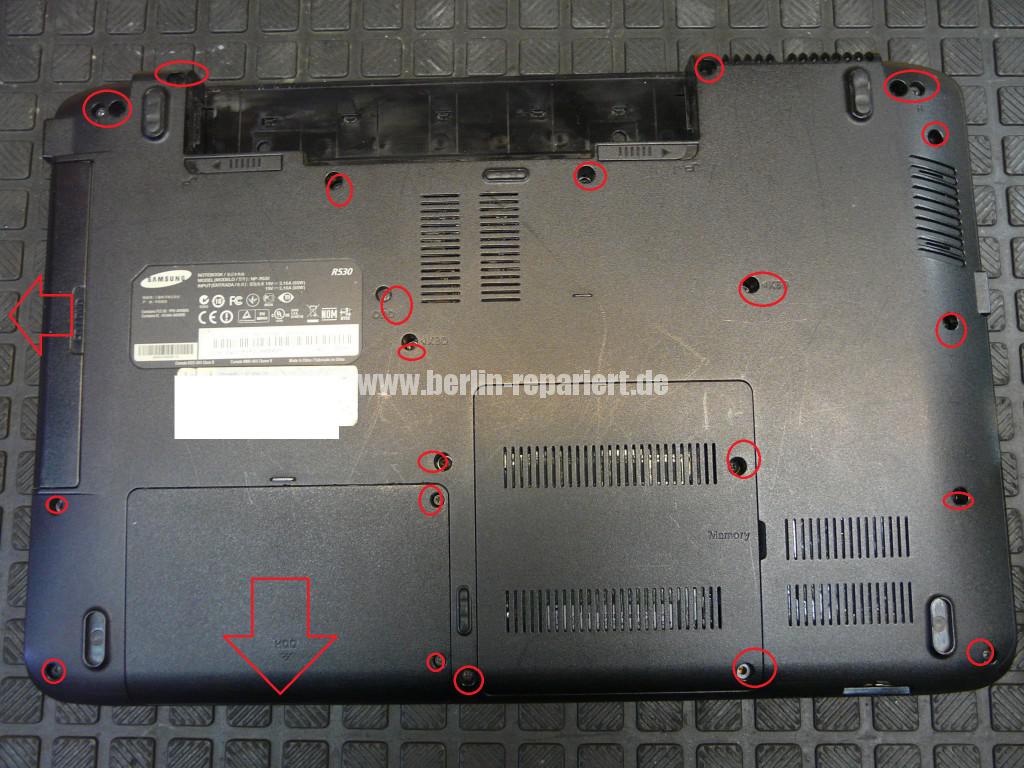

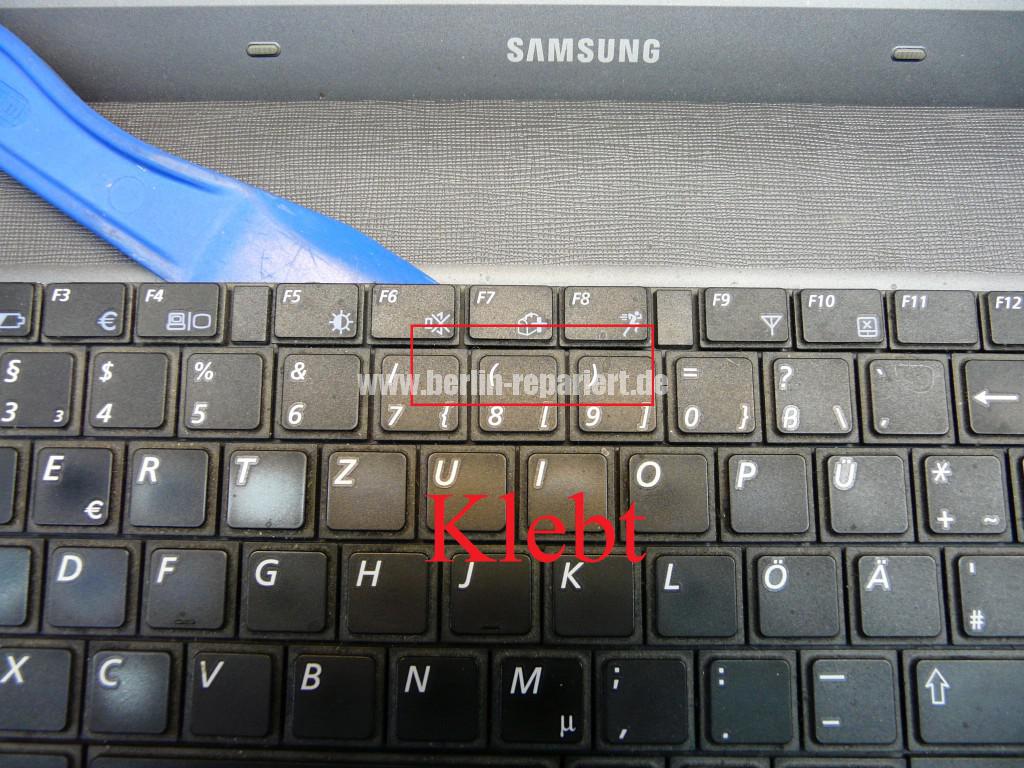

Alle Schrauben an der untere Schale abschrauben; DVD und HDD rausziehen; 2 Schrauben unter der DVD abschrauben; WLAN Kabel an der Stecker rausziehen, findet man neben den RAM Riegel; Tastatur abklemmen und abkleben(in der Mitte und Seitlich, dann abnehmen; Touchpad Leitung und Lautsprecher Kabel rausziehen; obere Schale abklemmen und rausnehmen; Displaykabel, Power On/Off Kabel, und DVD Adapter rausziehen; Board abschrauben und rausnehmen.

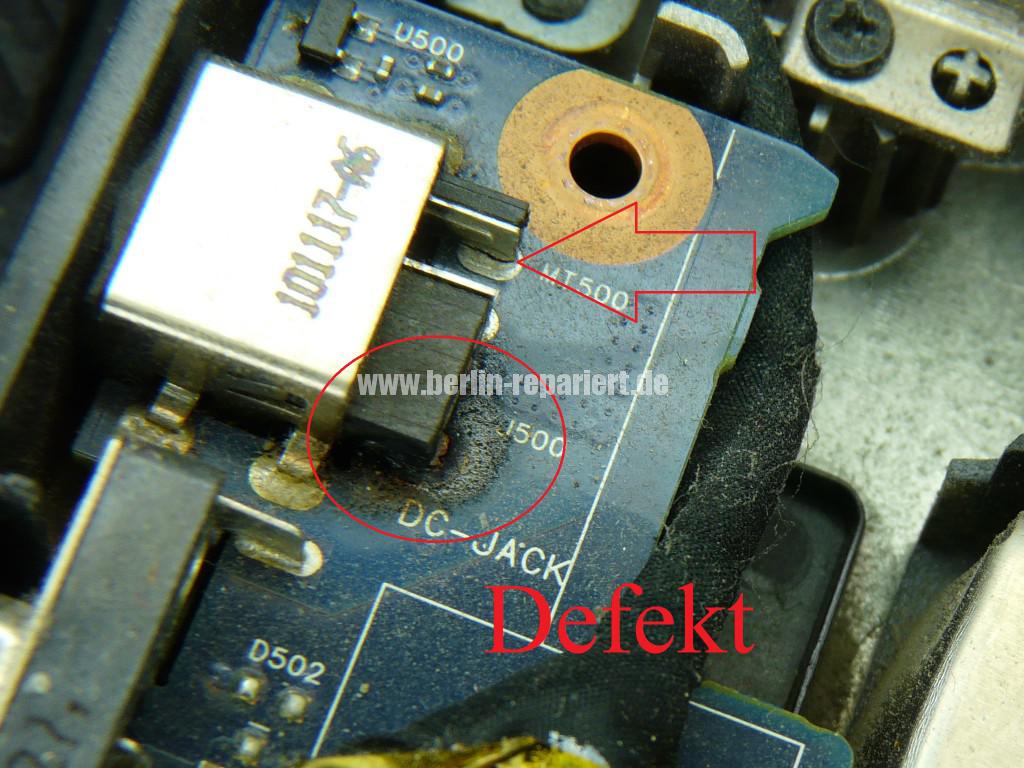

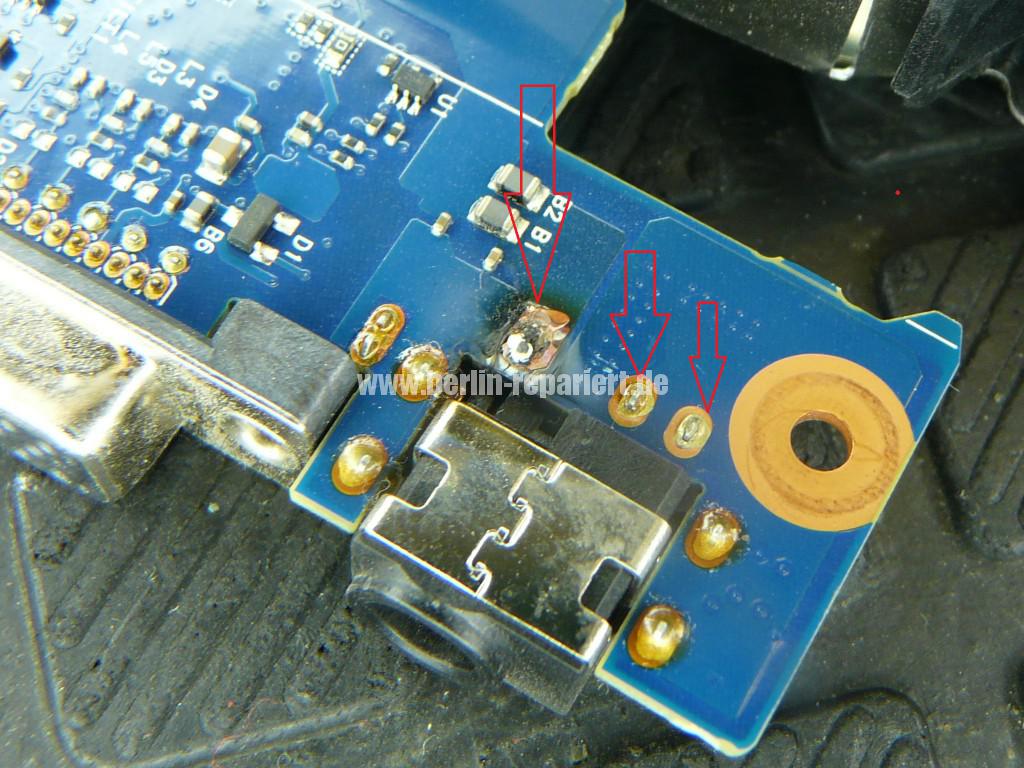

Hier ist der + Pol der Netzbuchse durchgebrannt; hat eine Schwere Schaden an der Board verursacht.

Board Reparieren neue Buchse einlöten.
Siehe Fotos.

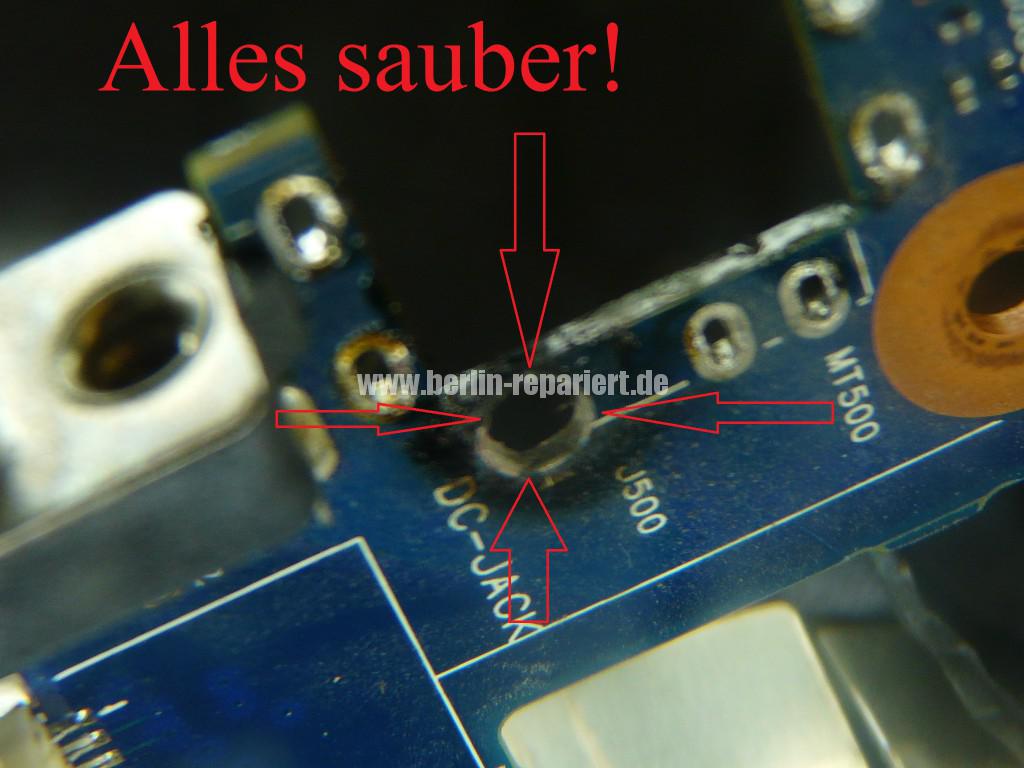

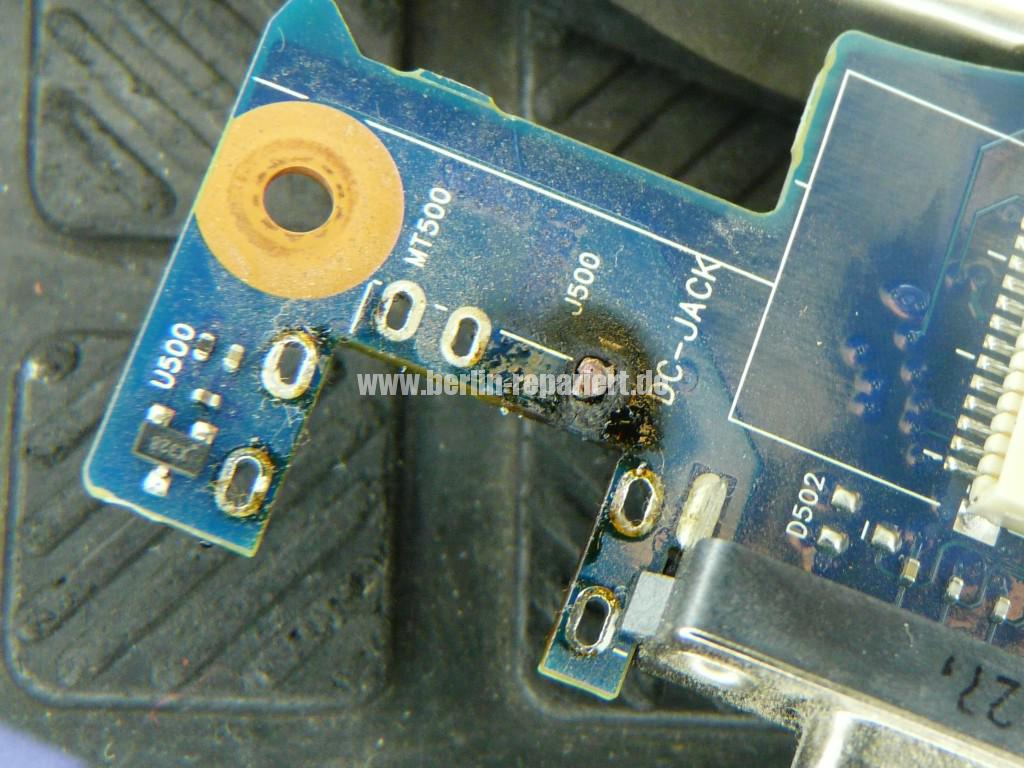

Alte Buchse raus löten; Stelle reinigen; mit ein kleine Bohrer anfangen, und so weit das loch vergrößern, mit größere Bohrer; bis reine Platine und die einzeln Kupfer Leiterbahnen “Etagen” der Board sauber sichtbar sind, aus alle Richtungen und Seiten.
Achtung: wenn die Stelle nicht sauber ist, fängt sofort Feuer an beim Koppeln mit dem Netzteil; Grund dafür sind der verdampfte/verschweißten Kupfer Leiterbahnen; die Übergänge/Überleitungen verursachen.
Achtung: nur so weit wie nötig Bohren! Riskant, aber die einzige Möglichkeit.
Dann Messen; siehe Bild; kein Kurzschluss zwischen der ( + ) Leiterbahn und ( – )Masse!

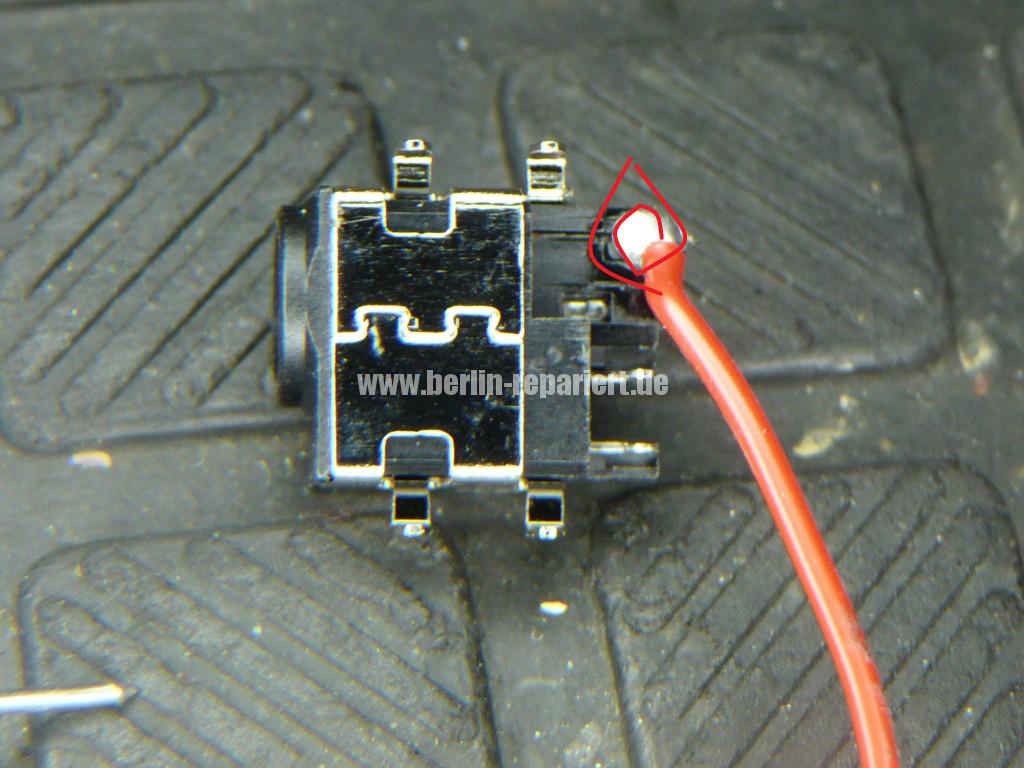

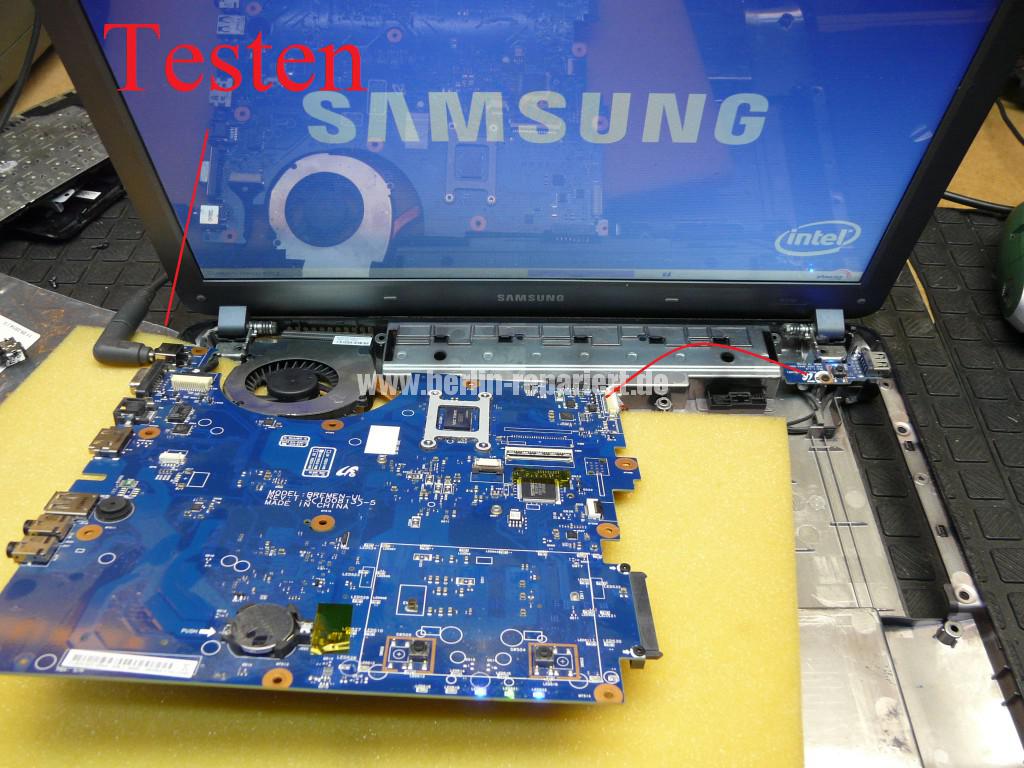

Neue Buchse besorgen; an der ( + ) Pol der neuen Buchse, ein Kabeln wickeln; Buchse nur zum Testen einlöten.

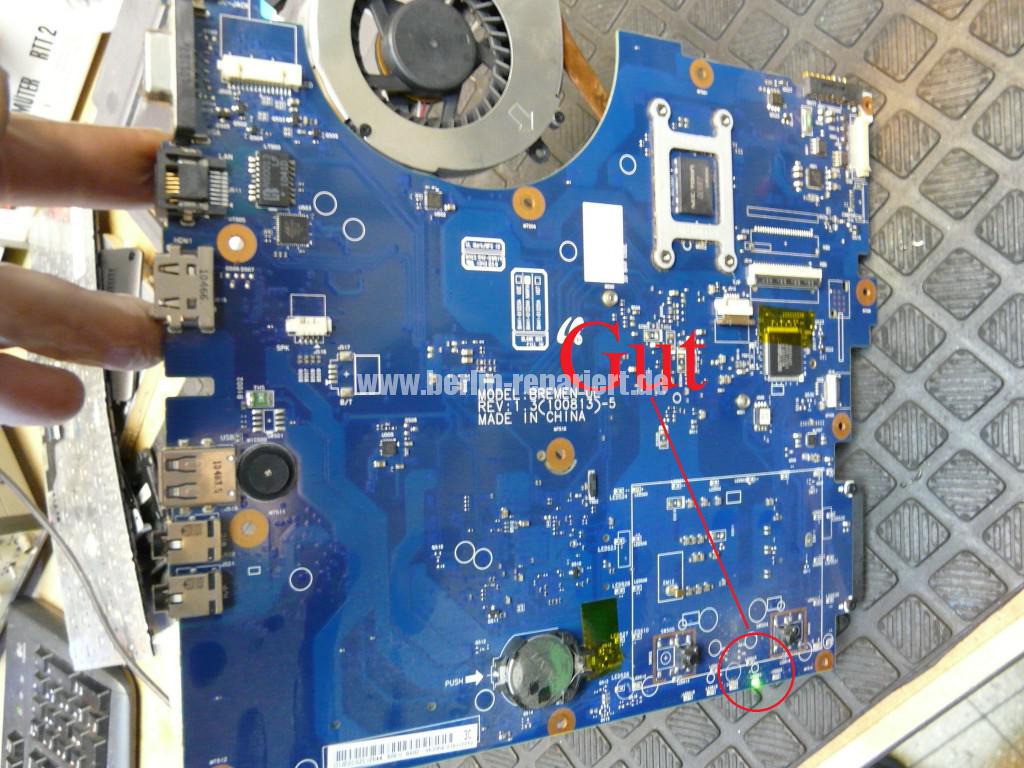

Funktioniert!
Dann die Buchse richtig löten, und der Platz zwischen den ( + ) Pol und Loch mit, z.Bs. Epoxid Harz versiegeln.

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (2)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (3)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (4)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (5)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (6)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (7)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (8)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (9)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (10)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (11)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (12)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (13)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (14)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (15)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (16)

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (17)

Samsung Netzbuchse

Samsung R530, Netzbuchse Durchgebrannt, Board Reparieren (18)
