Samsung LE37B650, Bild ist negativ, wenig Kontrast

7 Jahre alt
Fehler: Bild ist negativ, dunkel und mit wenig Kontrast.
Gerät auf eine saubere weiche Tuch legen.
Fuß abschrauben und abnehmen.
Alle Schrauben der Rückwand abschrauben; Rückwand abnehmen.

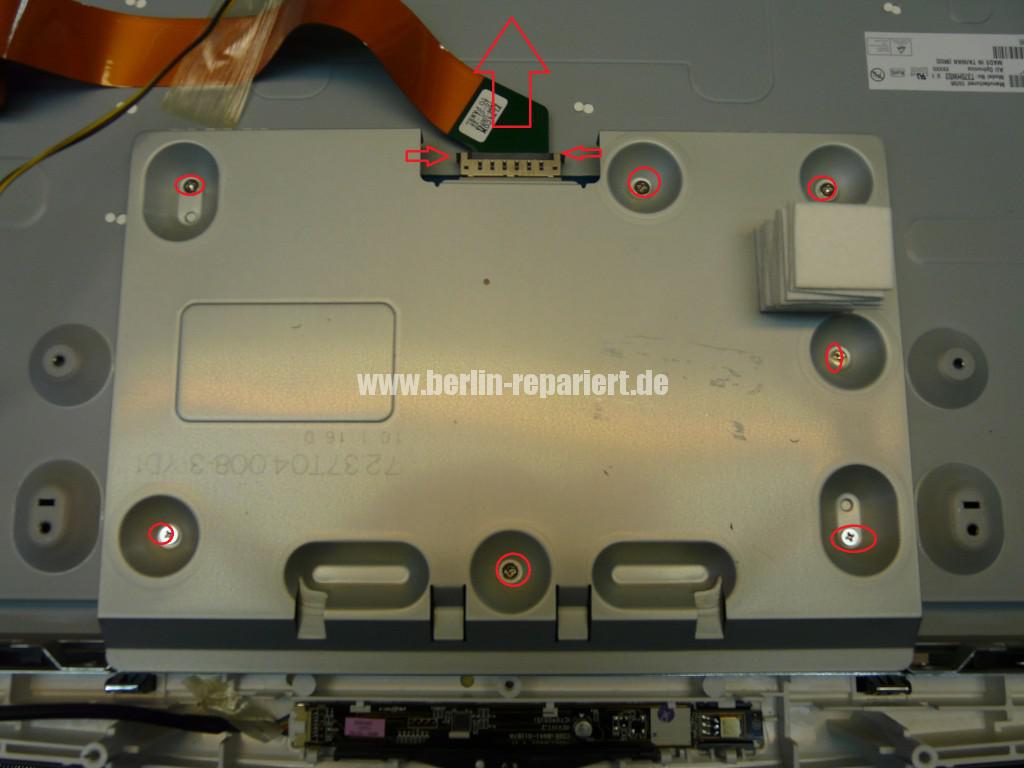

Lautsprecher rausziehen; Fußhalterungs-Blech abschrauben und abnehmen; LVDS-Leitung-Verriegelung lösen und rausziehen; Metall Deckel der T-Con Modul abschrauben und rausnehmen; die Zwei Leitungen der Display lösen und die Leizungen vorsichtig gerade rausziehen.
Möglichkeit 1: T-Con Modul tauschen.

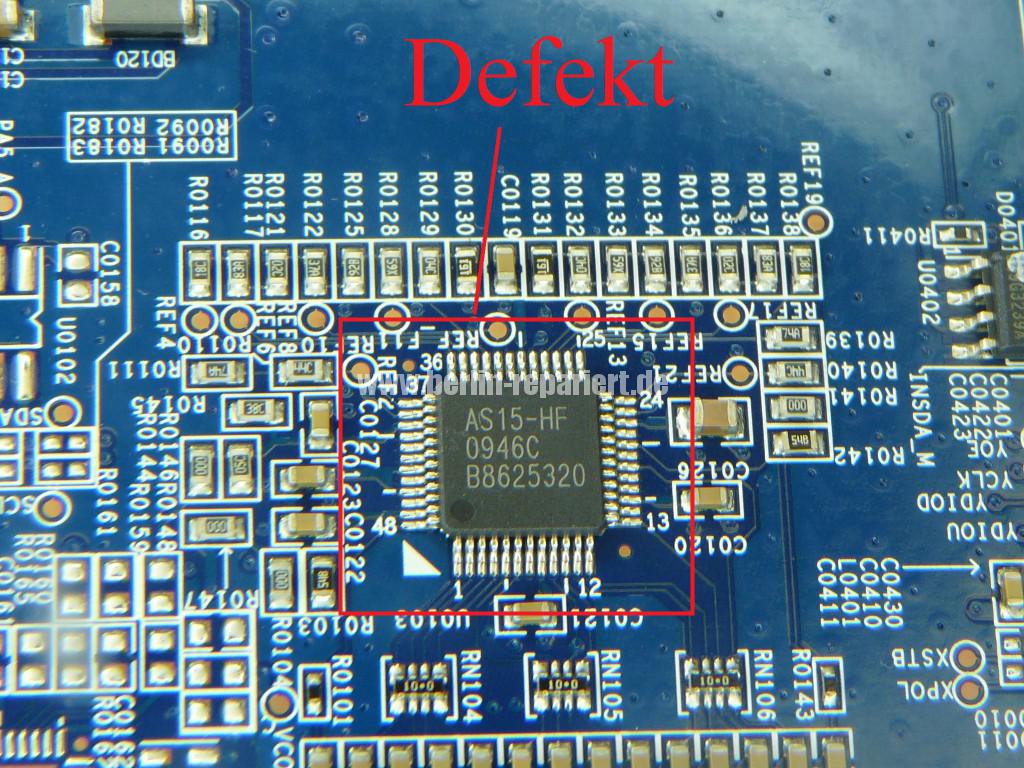

Möglichkeit 2: T-Con Modul reparieren; der IC AS15-F  austauschen.
Der T-Con Modul BN81-03275A kostet um die 150Euro; der IC AS15-F kostet nur 10Euro.

Hier geht zu dem Austausch der IC:

T-Con Reparieren, AS15-F Austauschen


Vor der Reparatur:
Samsung LE37B650, Bild ist negativ, wenig Kontrast (3)

Nach der Reparatur:

Samsung LE37B650, Bild ist negativ, wenig Kontrast (30)

Hier wo das Problem liegt:

Samsung LE37B650, Bild ist negativ, wenig Kontrast (4)

Samsung LE37B650, Bild ist negativ, wenig Kontrast (5)

Samsung LE37B650, Bild ist negativ, wenig Kontrast (6)

Samsung LE37B650, Bild ist negativ, wenig Kontrast (7)

Samsung LE37B650, Bild ist negativ, wenig Kontrast (8)

Samsung LE37B650, Bild ist negativ, wenig Kontrast (9)
