Pioneer DVR-520H-S no function after a long time, geht nicht mehr an

Open the device.

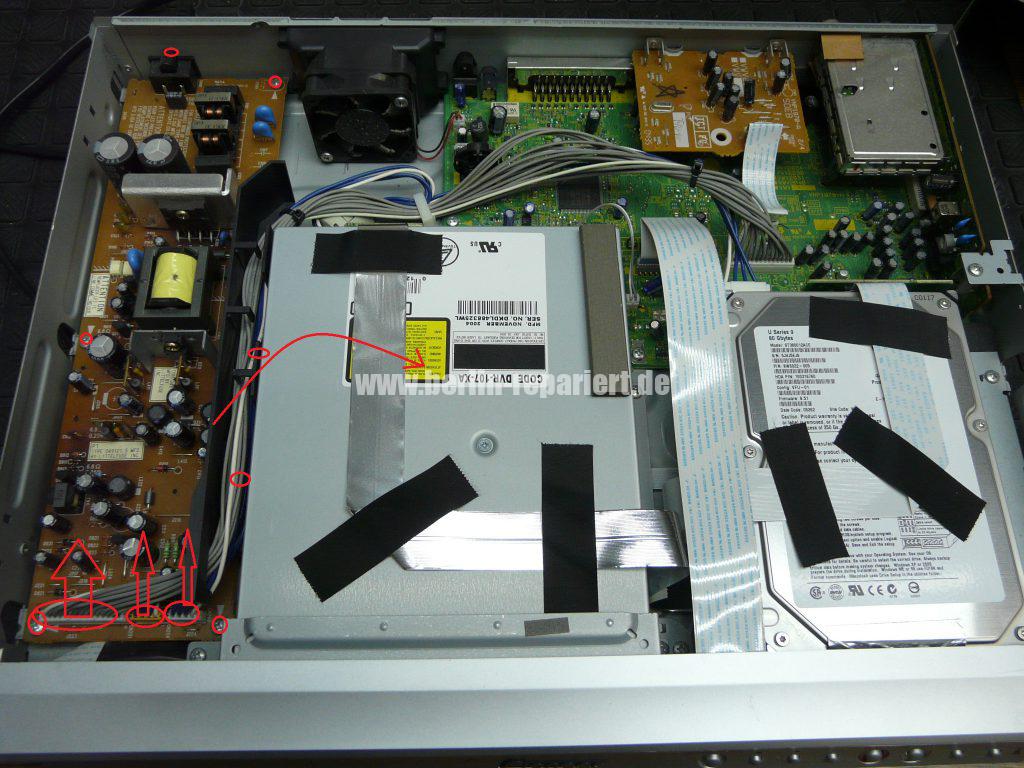

Unscrew the cable holder and the power supply; take a flexible line out.

Check the PCB on cold solder joints.
Assure yourself, that the C110 and C111 are empty.
Check C122 47uF/35V; have here a miserable 4,26 ESR; Change this capacitor; you can use also a 68uF.
Test also, the other capacitors in secondary power supply.

Pity that Pioneer not produce anymore recorder. With this one 12 years old you can record everything on HDD and DVD.

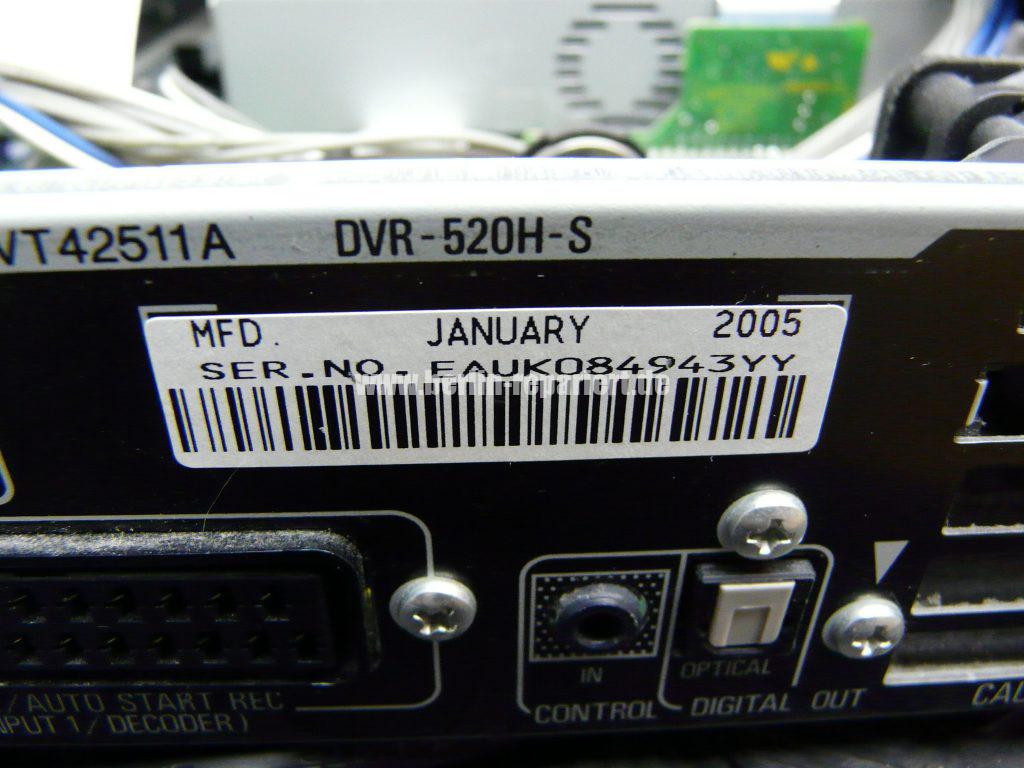

Gerät: HDD/DVD-Recorder Pioneer DVR-520H-S

Problem: lässt sich nicht einschalten

Maßnahme:  Gerät öffnen und den Kabelhalter und das Netzteil abschrauben. Die Flexleitung abnehmen. Danach die Platine auf kalte Lötstellen prüfen. Sicherstellen das die Kondensatoren C110 und C111 entladen sind. Prüfe Kondensator C122 47uF/35V, dieser hier hat einen ESR Wert von 4,26. Aufgrund des zu hohen ESR muss der Kondensator getauscht werden, man kann auch einen 68uF verwenden. Prüfe auch die Kondensatoren im Sekundärteil des Netzteils.

Fazit: Schade das Pioneer keine Recorder mehr produziert. Mit diesem 12 Jahre alten Gerät konnte man alles auf Festplatte oder DVD aufnehmen.

Überarbeitet von Peter aus Niedersachsen
