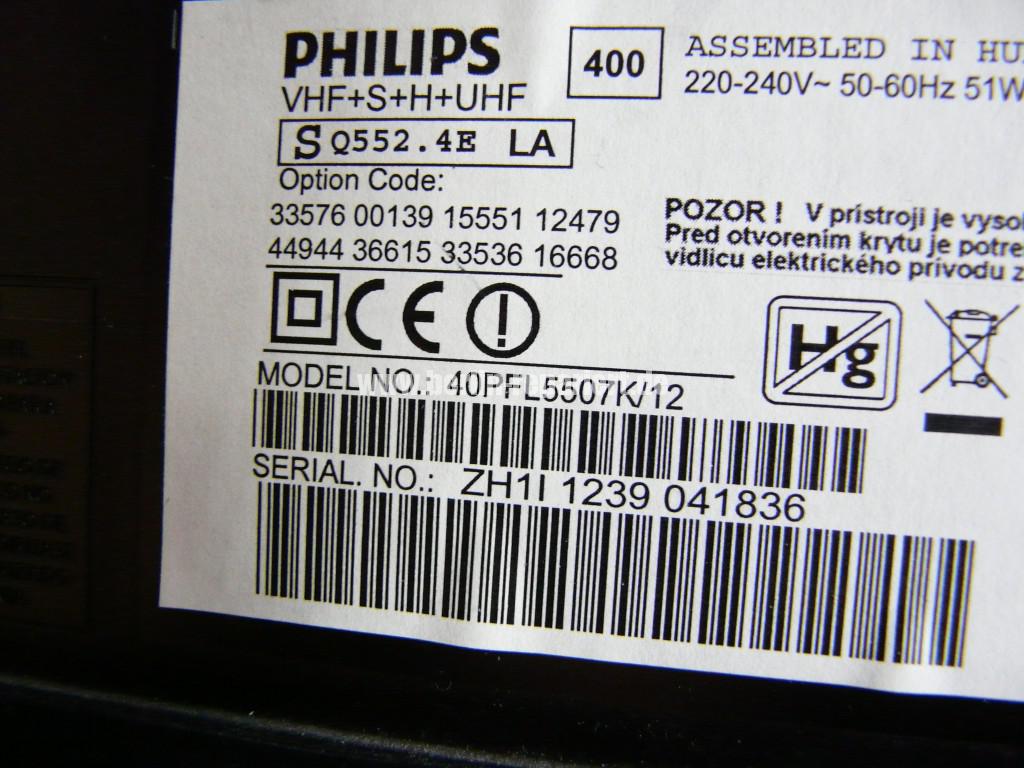

Philips 40PFL5507K, geht nicht an, keine Funktion

3 1/2 Jahre alt
Fehler: kein Stby, geht nicht an, keine Funktion.
Stecker raus; alle schrauben an der Rückwand abschrauben; der Fuß kann dran bleiben.

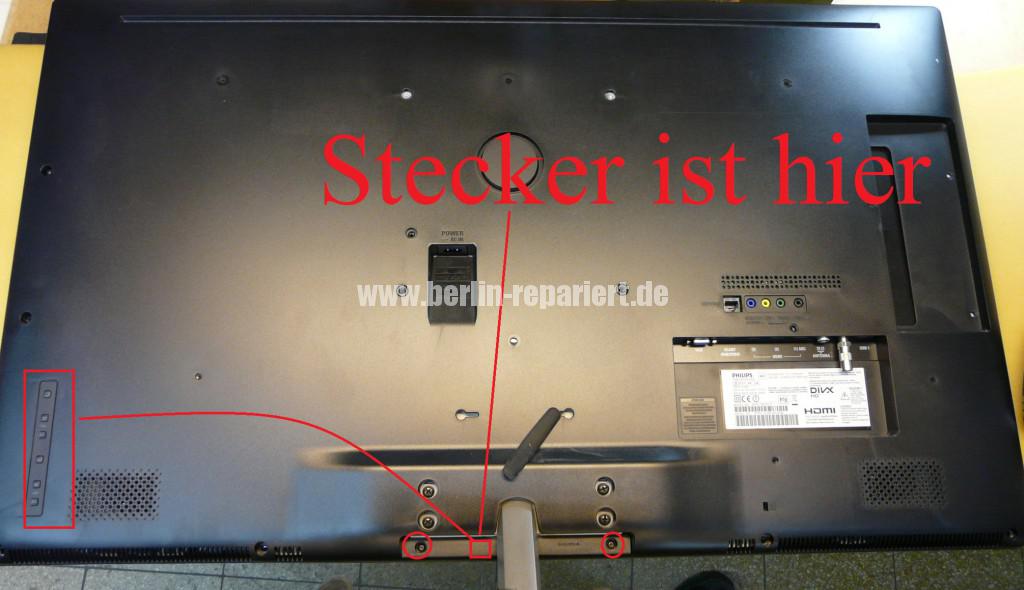

Achtung: unter der Fuß, der Abdeckung der mit 2 Schrauben befestigt ist; hier zuerst der Stecker der Bedienteil rausziehen und dann der Rückwand abnehmen.
Auf dem Netzteil ist ein Widerstand R915 = 2,2Ohm; ist der Widerstand OK; wenn nicht dann der Netzteil reparieren.
An der Stecker der zu dem SSB Platine geht sollten 3,3Volt sein, ist markiert.
Wenn die 3,3Volt vorhanden sind; und an der Stby tut sich nicht, Netzteilstecker zum SSB; der SSB zeigt auch kein Reaktion; dann wird höchstwahrscheinlich der SSB defekt sein.

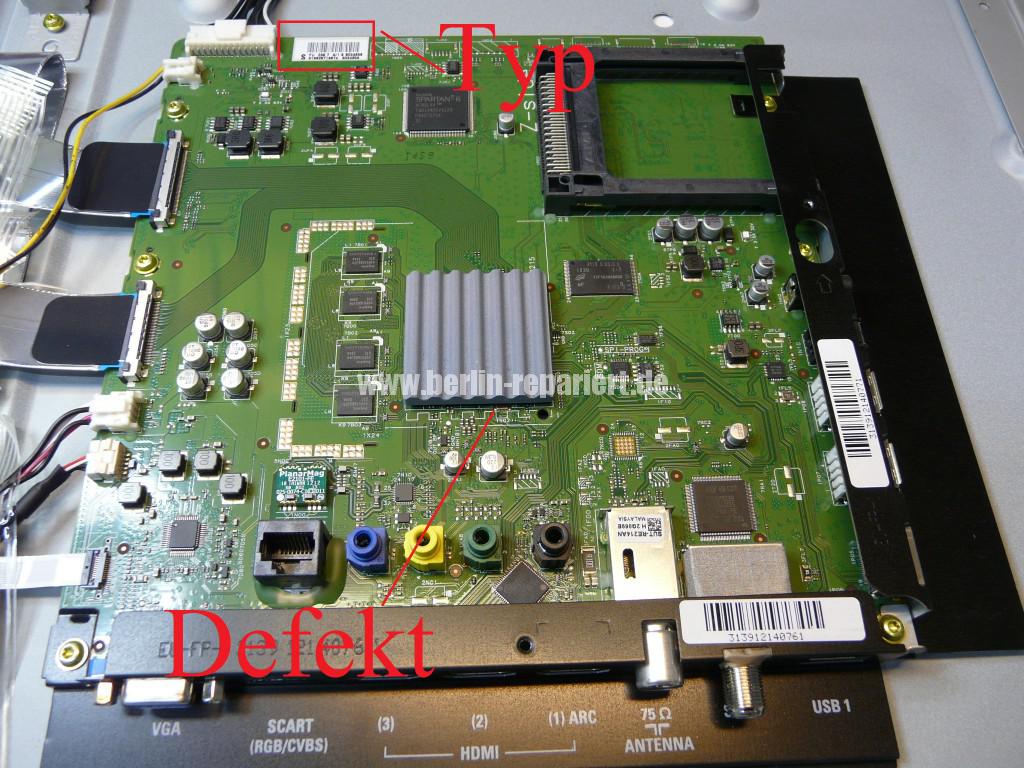

Auf dem Platine ist ein Etikett 3139xxxxx, nach den Nr. die Platine Bestellen, kostet um die 200Euro.
Ich frage mich: was könnte auf dem Platine defekt sein! Ich tippe auf dem CPU, der IC mit dem kleinen Kühlkörper drauf.

Philips 40PFL5507K, geht nicht an, keine Funktion (2)

Philips 40PFL5507K, geht nicht an, keine Funktion (3)

Philips 40PFL5507K, geht nicht an, keine Funktion (4)

Philips 40PFL5507K, geht nicht an, keine Funktion (5)

Philips 40PFL5507K, geht nicht an, keine Funktion (6)

Philips 40PFL5507K, geht nicht an, keine Funktion (8)

geht nicht an, keine Funktion, Philips 40PFL5507K
