Orion TV39LS139S, Dunkle Flächen im unteren Bild Bereich

1 1/2 Jahre alt
Fehler: Dunkle Flächen im unteren Bild Bereich. LED Backlight ist fehlerhaft.
Mittleren Deckel hinten entfernen.
Die Steuerplatine der LED Hintergrundbeleuchtung entfernen.

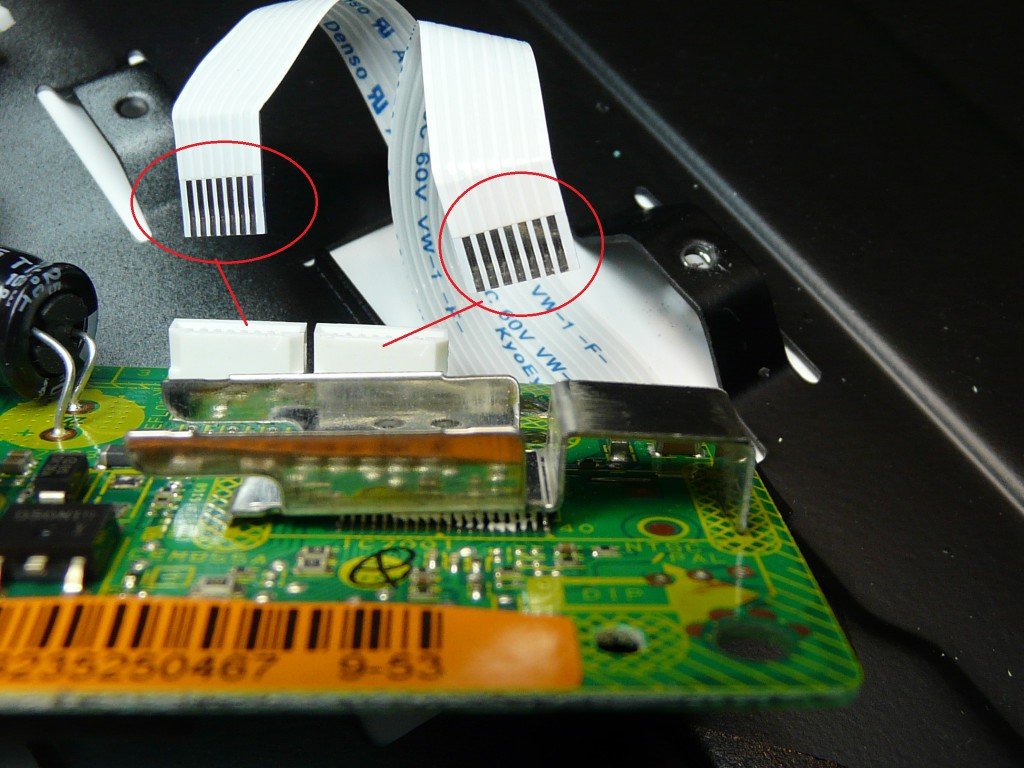

Kontakte der Flex Leitung überprüfen.
Die 4,7Ohm SMD Wiederstände überprüfen/nachlöten.
IC BD8779EFV überprüfen, die Wärmeleitpaste erneuern und ich empfehle der Kühlkörper zu vergrößern.

Orion TV39LS139S LED Backlight (2)

Orion TV39LS139S LED Backlight (4)

Orion TV39LS139S LED Backlight (5)

Orion TV39LS139S LED Backlight (6)

Orion TV39LS139S LED Backlight (7)

Orion TV39LS139S LED Backlight (8)





Orion TV39LS139S LED Backlight
