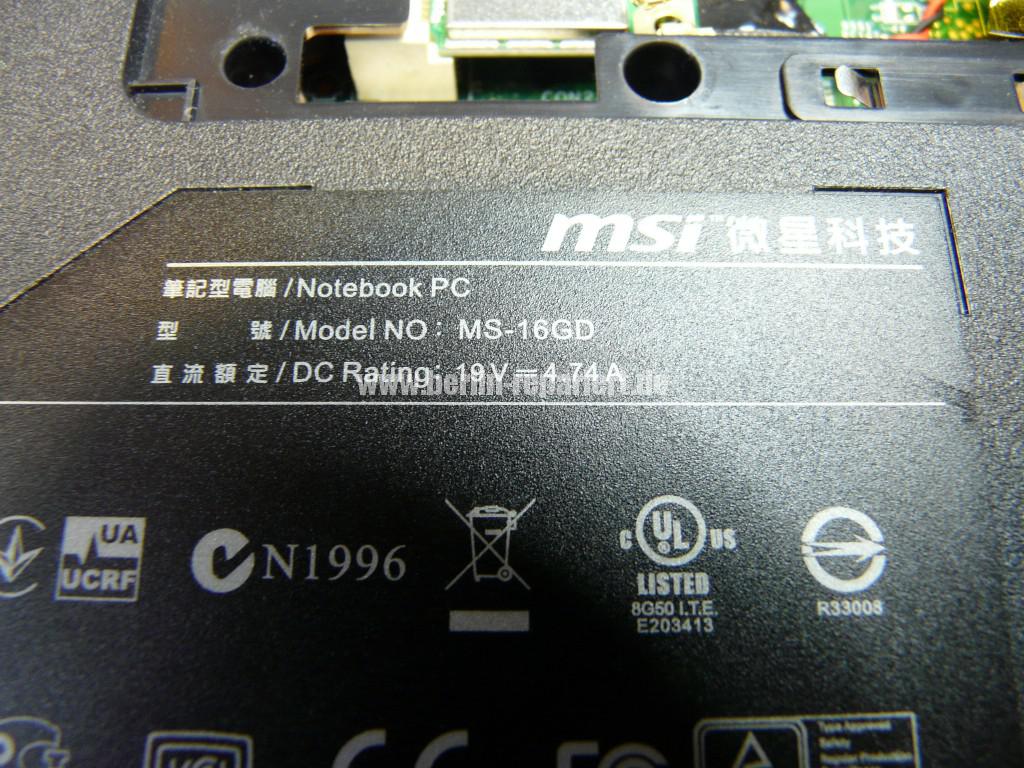

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil

2 Jahre alt
Fehler: Akku wird nicht geladen, kein Strom über den Externen Netzteil.
Service Klappe abschrauben und entfernen.
Sind die 19Volt an der Stecker der Netzbuchse vorhanden!
HDD abschrauben und rausziehen; DVD abschrauben und rausnehmen; WLAN Antennen Stecker, an der Stecker abziehen; alle Schrauben entfernen; Lüfter Stecker rausziehen, abschrauben und rausziehen; Kühlkörper abschrauben und rausziehen; Gerät rumdrehen; Tastatur abklemmen und rausziehen; Schrauben unter der Tastatur abschrauben; die 2 Flex Leitungen abklemmen und rausziehen; obere Schale entfernen; 2 Schrauben an der Board abschrauben; Gerät in Winkel auf dem Display stellen; ein Schaumgummi auf dem Display legen; das Bord auf dem Schaumgummi legen.

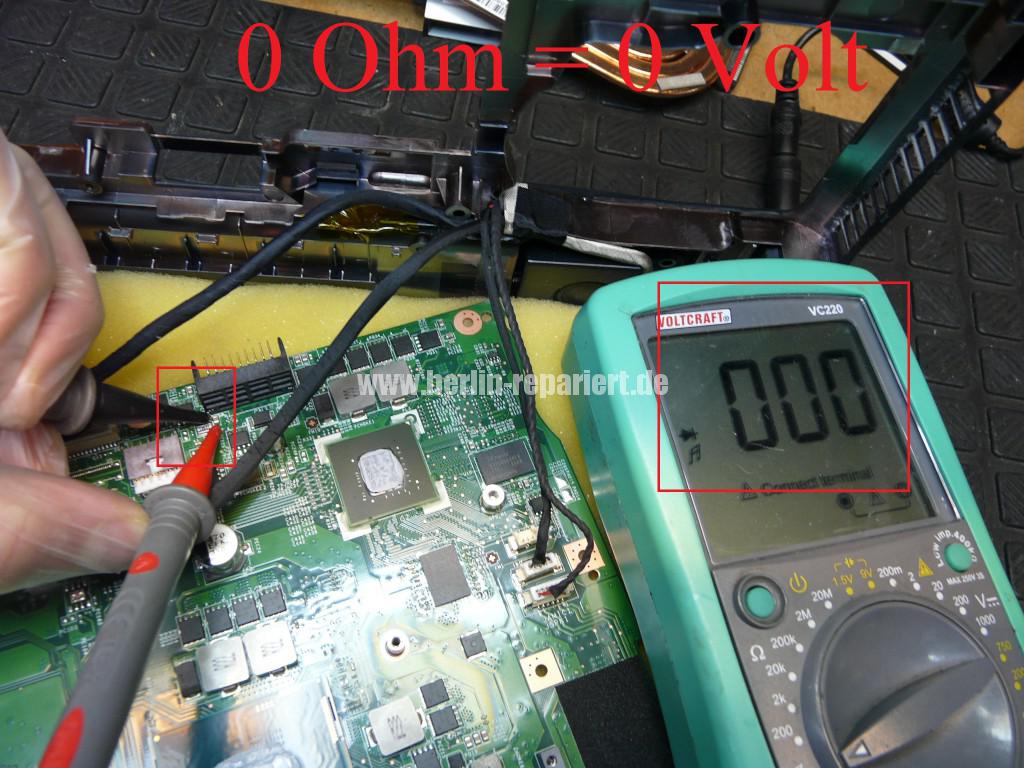

Jetzt messen: 19Volt nach der Buchse OK; parallel zu dem Schutz Diode OK: Bis an der IC PQ30 19V In; an der PQ 30 Out ist nicht, nur 0Volt; Messen, Kurzschluss; die 3 Kondensatoren einlöten und Messen.
Hier sind 2 von denen Defekt.
Einer hab ich ausgetauscht ein 100nF der anderen einfach weggelassen.

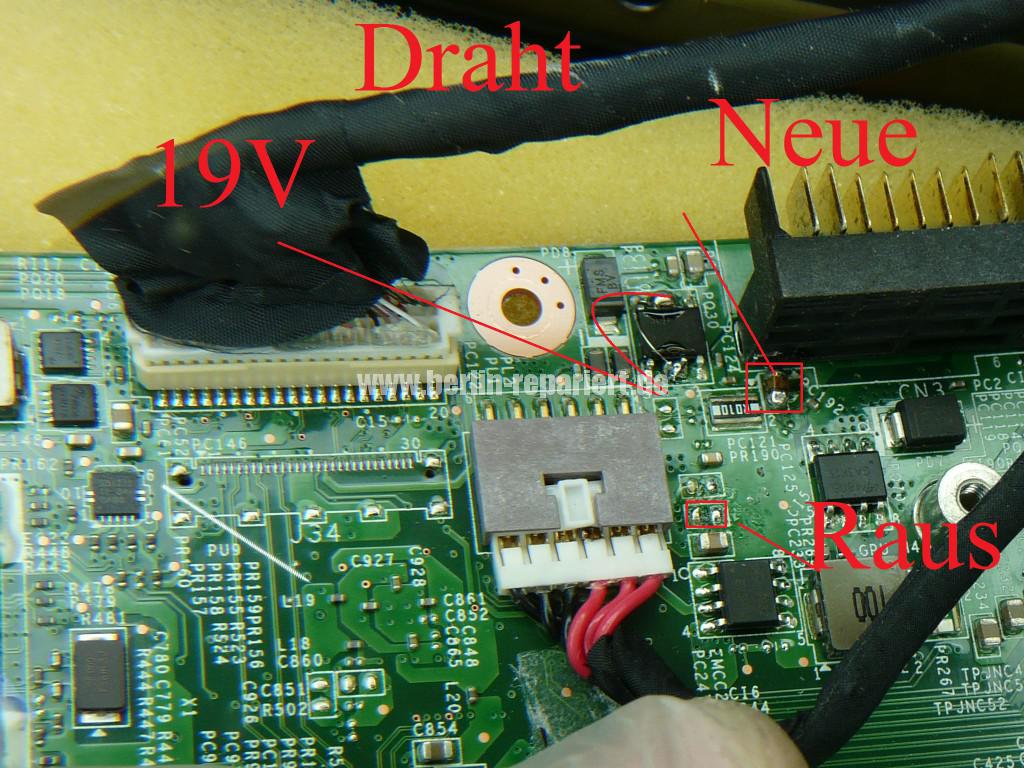

Kein neue IC vorhanden; ich habe den IC überbrückt(siehe Bild).
Der IC drosselt die 19V, ist sozusagen ein Schalter.
Weil die Kondensatoren Kurzschluss haben, hielt der in Kurzschluss gelegte Ausgang der IC PQ30, die Leistung der 19V und  4,74A nicht aus, er brannte durch.
So, jetzt Testen.
Wird der Akku geladen!
Geht das Gerät ohne der Akku an!
Nochmal: hier ist folgendes passiert; die kleinen SMD Kondensatoren haben Kurzschluss dadurch brannte der IC durch; dann lief das Gerät nur noch mit Energie aus dem Akku.
Board reparieren.
Tipp: merkt euch dieses Fehler, denn die kleinen SMD Kondensatoren sind überall. Es geht darum Sie zu finden, ja ist Zeitaufwendig.

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (1)
MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (2)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (3)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (5)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (6)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (7)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (8)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (9)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (10)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (11)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (12)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (13)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (14)

MSI MS-16GD, Akku wird nicht geladen, kein Strom über den Externen Netzteil (15)
