Medion MD 20255, keine Funktion

3 1/2 Jahre alt
Fehler: keine Funktion.
Der Medion wurde(laut Beschriftungen der Platinen) von der Türkische Firma Vestel Hergestellt.

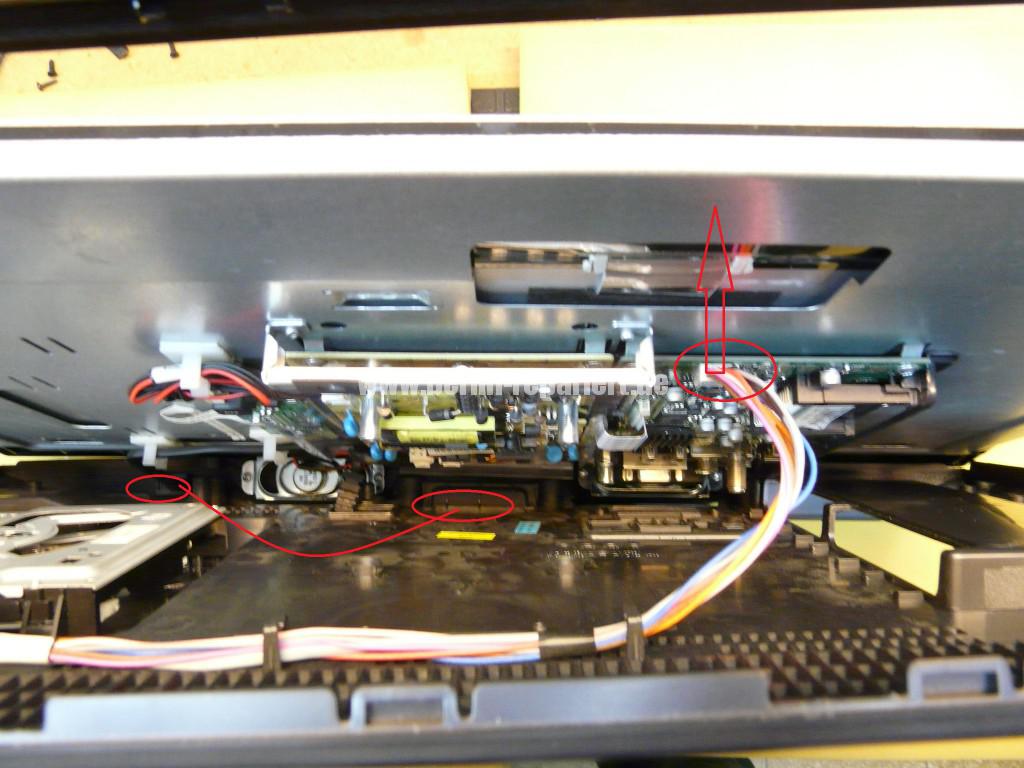

Stecker raus; alle schrauben an der Rückwand abschrauben; die Front Rahme abtrennen; Gehäuseteile so weit trennen, damit man der DVD Stecker und der Netz Schalter Stecker rausziehen kann; Rückwand abnehmen; Netz Schalter rausziehen und mit dem Netzteil verkabeln; Achtung: nicht tauschen mit dem Netzkabel Stecker!
Vorsicht, Lebensgefahr; Schaltnetzteil!
An der Dioden D10, D12, D25, wird ein Kurzschluss gemessen, die sind parallel gelötet; einer der Dioden ist also defekt; ein nach dem anderen getrennt Messen; Katode ablöten und messen.
Hier ist die Diode D10, Typ SB5100 defekt.
Alle 3 Dioden sind parallel angeschlossen; also ich las die defekte weg, und baue alles zusammen, und schalte das Gerät an um zu sehen ob es funktioniert.
Also es Funktioniert wieder.
Die defekte Diode ersetzen.
