LG 50PJ550, keine Funktion

4 1/2 Jahre alt
Fehler: kein St-By; keine Bedienung möglich; keine Funktion.

Achtung: sollte das Gerät An gehen; das Bild “blitzt” kurz und geht dann wieder aus; dann sind die 2 Widerstände 22Ohm/5Watt auf der Netzteil Platine Defekt.
Bei dem Fehler nur die 2 Widerstände tauschen.

Hier sind die Widerstände OK.
Der Relais klickt 1x, wenn man das Gerät an 220Volt zum ersten mal anschließt, dann ist ruhe.
Gerät flach auf eine saubere Tuch legen.

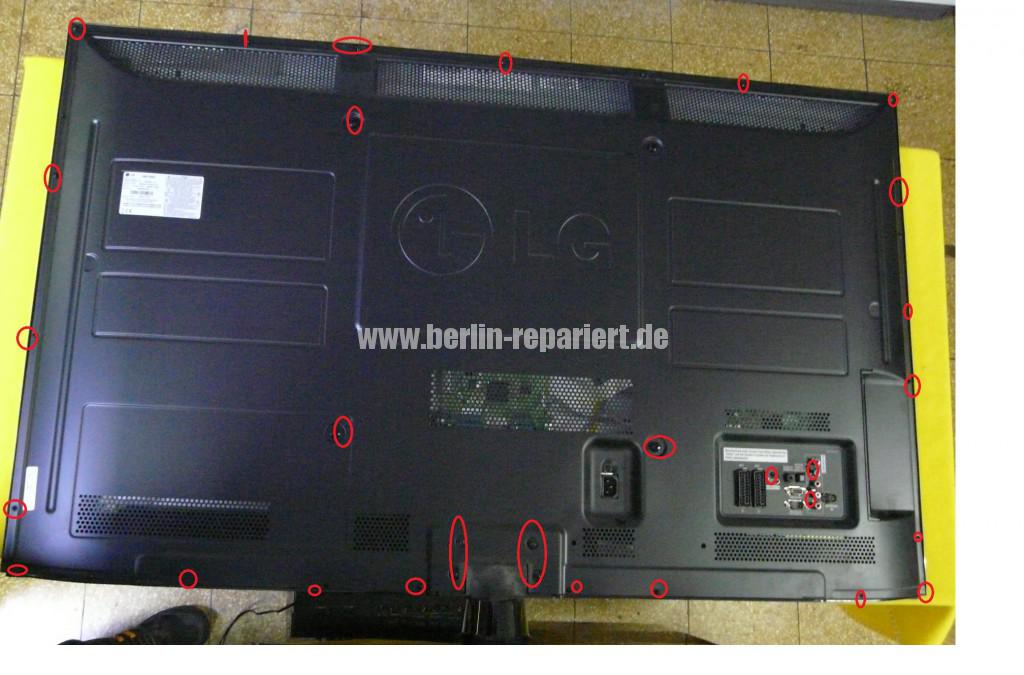

Schrauben der Rückwand abschrauben.
Fuß rausziehen.
Achtung: Handschuhe an! Denn der Blech der Rückwand ist sehr scharf!
Achtung Lebensgefahr!
Gerät anschließen und einschalten.
Bedienung an der Nahbedienteil und über Fernbedienung nicht möglich.
Das Netzteil versorgt das Gerät, es passiert aber nichts weiter.
Leuchte der Grüne LED auf dem Steuerplatine der Z und Y SUS Board!
Hier nicht.
Nach ca. 30sec leuchtet der LED der Digital Audio Ausgang.
Dann ist der Chassismodul EBT609xxx Defekt.
Tipp: der Nr. der Board kann unterschiedlich sein, erst ausfindig machen(siehe Aufkleber an der PCMCIA Slot), dann Bestellen.

LG 50PJ550, keine Funktion (2)

LG 50PJ550, keine Funktion (4)

LG 50PJ550, keine Funktion (6)

LG 50PJ550, keine Funktion (7)

LG 50PJ550, keine Funktion (8)

LG 50PJ550, keine Funktion (9)

LG 50PJ550, keine Funktion (10)

Die Neue Platine ist da. Die neue Platine kommt mit neue Lead Cable und neue LVDS Kabel. Eingebaut; LED Leuchtet Bild ist da.
LG 50PJ550, keine Funktion (21)

LG 50PJ550, keine Funktion (22)

LG 50PJ550, keine Funktion (33)

keine Funktion, LG 50PJ550

Änderung ab 5. Dezember 2018
