LG 42LN5708, kein Bild nur Ton, Bild sehr dunkel, LED Streifen

3 Jahre alt
Fehler: kein Bild nur Ton, Bild sehr dunkel.

Der Verbrauch liegt bei ca. 16W.

Vorsicht: ein Schaltnetzteil sollte nicht ohne Kenntnissen angefasst werden!

Der LED Driver ist mit der Netzteil auf eine Platine.
An der Kathode der Diode für der LED Driver die Spannung messen; sind um die 220V Gleichspannung vorhanden Dann sollte der Netzteil OK sein.

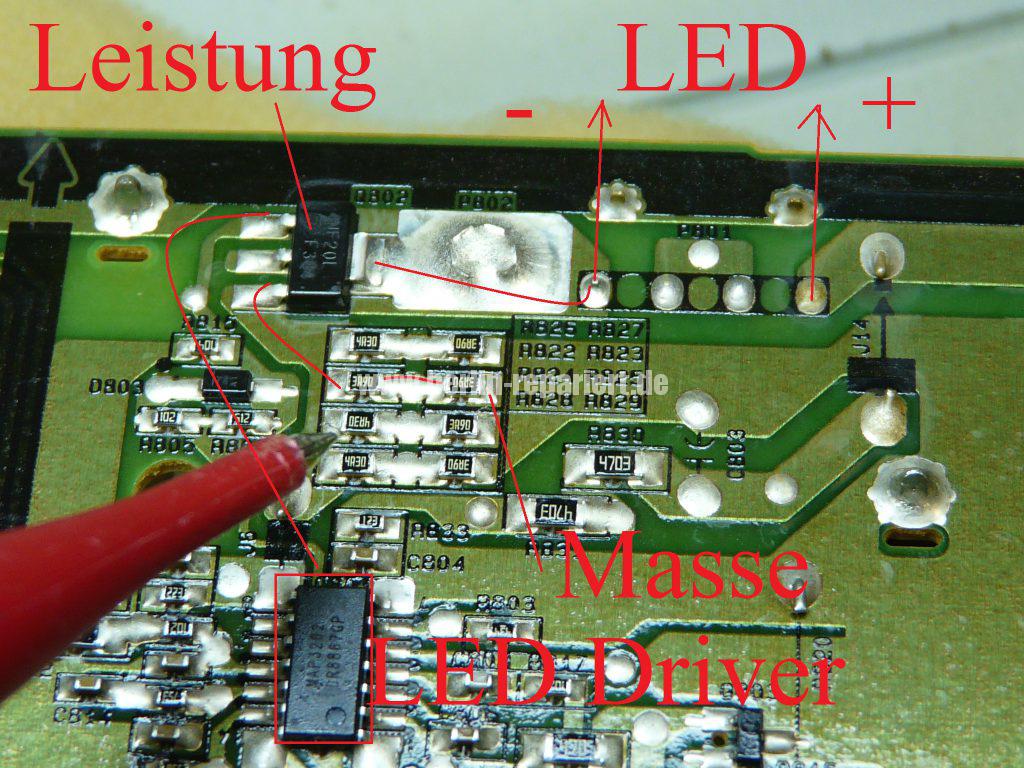

Auf der Konnektor P801, ist markiert, ( + ) und ( – ) für die LEDs in der Panel / Display.
Dort sind 0V; Netzstecker raus / rein und messen; der Messgerät zuckt kurz; Besser ist eine 15W Lampe anzuschließen, Netzstecker raus / rein; man sieht wie die Lampe sehr kurz leuchtet.
In der kurze Zeit sind ca. 60-70V messbar.

Die LEDs hängen am ( + ) und werden über der ( – ) also gegen Maße; geschaltet und deren Leistung regeln zu können.

Also; hier ist die Stromversorgung der LED an der LED Driver OK; eine oder mehreren LEDs in der Display Panel sind durchgebrannt; deswegen schaltet deren Spannung ab.

Ein komplette LCD Modul kostet nur 500.-Euro; also LED Streifen mit dem Typ einzeln suchen.
Möchte gern sehen; wer gibt 500.-Euro aus für ein Teil der vermutlich nur 3 Jahre wieder halten wird! Was hat das Gerät neue Gekostet!

Hallo LG, was kommt auf uns zu; weißt du, ich bekomme immer wieder die gute Laune der Eigentümer; bei der Übermittlung solcher Nachrichten! Warum brennen diese LEDs so schnell; wenn die nichts taugen; warum führen Sie die CCFL Lampe nicht wieder ein!
Na ja, der Eigentümer hat doch in 3 Jahre Strom gespart, durch Nutzung der Öko Funktion, ist doch was oder!

LED Streifen überprüft; ein Strang leuchtet nicht mehr; hier habe ich ein LED defekt gefunden; es hat gefunkt an der Lötstelle. bei genaue hinschauen; erkennt man das die Lötstellen der einigen LEDs nicht ganz sauber sind.

LED Streifen erneuern; man braucht:
6916L-1387A für L2
6916L-1385A für L1
6916L-1386A für R1
6916L-1388A für R2
Gebrauchte LED Streifen findet man in Netz, sind nicht zu Empfehlen, werden Verkauft aus solche Geräte wie hier. Warum!; ab ca. 22V Leuchte die LED An, und man kann sehen, es ist doch ein Helligkeitsunterschied zwischen manche LEDs, werden also möglicherweise nicht mehr lange halten.


LED Streifen
