Fujitsu Siemens Amilo Li 1718, kein Bild

7 1/2 Jahre alt
Fehler: kein Bild.
Wenn man Seitlich der Display beleuchtet; ist dann im Hintergrund ein Bild zu erkennen!
Dann ist die Hintergrundbeleuchtung ausgefallen.
Displays mit CCFL Röhre brauchen ein Inverter Modul; entweder ist die CCFL Lampe(in der Display) verbraucht, oder der Inverter Modul ist Defekt.
Akku raus.

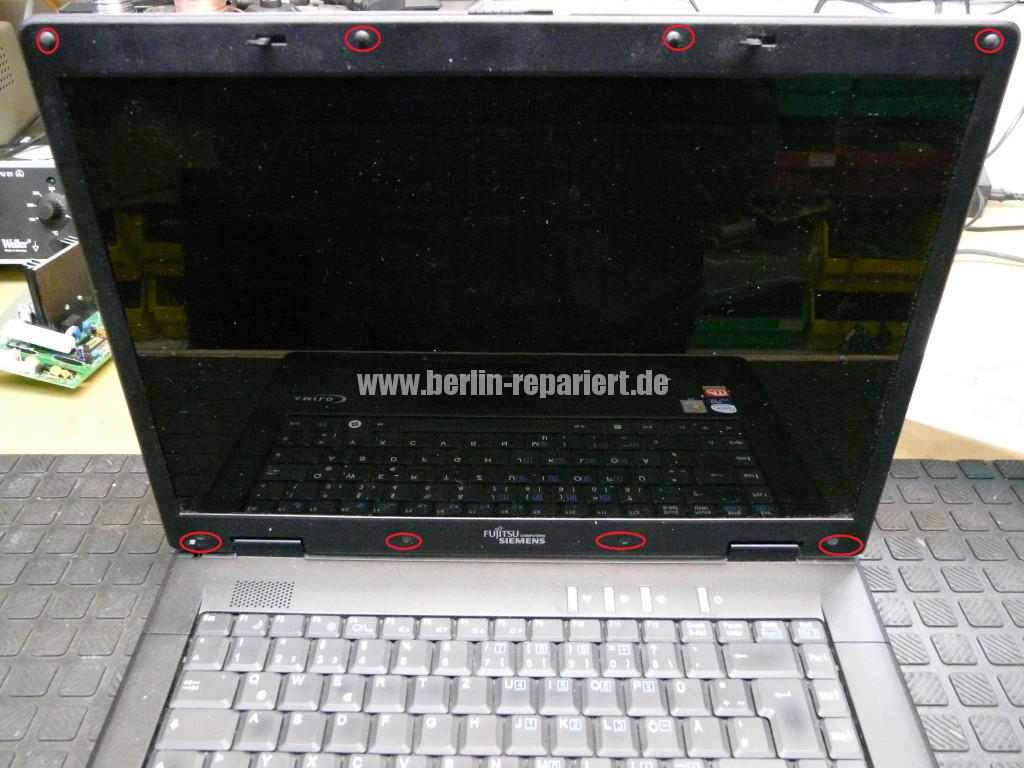

Gummi Abdeckungen der Schrauben abkleben; Schrauben entfernen; Displayrahmen abziehen; der Display ist Seitlich an der Scharniere angeschraubt; Schrauben entfernen und Display nach vorne klappen.
Stecker der Lampe von der Inverter trennen; ein andere Display an der Inverter anschließen.
Leuchte dies! Wenn ja, dann ist die Lampe in der Display Defekt; Lampe tauschen oder Display tauschen.
Hier Leuchtet der Ersatz Display nicht.

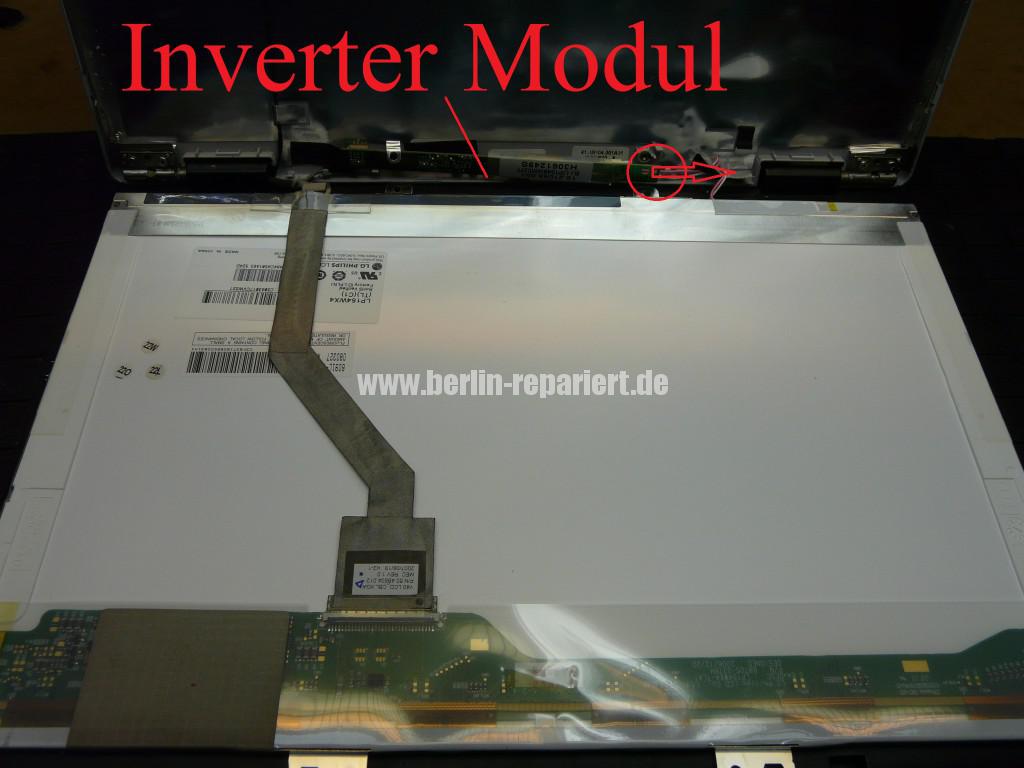

Inverter rausnehmen; gegen Kurzschlusse sichern; Messen = sind die 19V da!
Auch kein Kurzschluss auf dem Platine; der Transformator ist auch nicht “Dunkel”!
Dann könnte nur die Sicherung allein Defekt sein.
Testen: ein Sicherung löten und prüfen; geht die Sicherung wieder kaputt = Inverter Defekt; Inverter tauschen. Funktioniert und die Sicherung geht nicht kaputt = dann war die Defekte Sicherung nur “Müde”.
Tipp: “manchmal” nutzen sich die Sicherungen wie Glühbirnen aus.
Sicherung besorgen, hier ein 2A. Löten und Testen; Bild da, die Sicherung brennt nicht durch!
Sicherung tauschen, eine neue verwenden, oder eine von ein anderen defekten Inverter verwenden; so wie ich hier.
Testen: alles OK, dann zusammenbauen.
Tipp: manche SMD Sicherungen haben ein Code und kein Wert. Vergleichen!
