Denon UD-M30, keine Funktion

10 Jahre alt
Fehler: das gerät geht nicht mehr an, kein Stby.
Stecker raus!

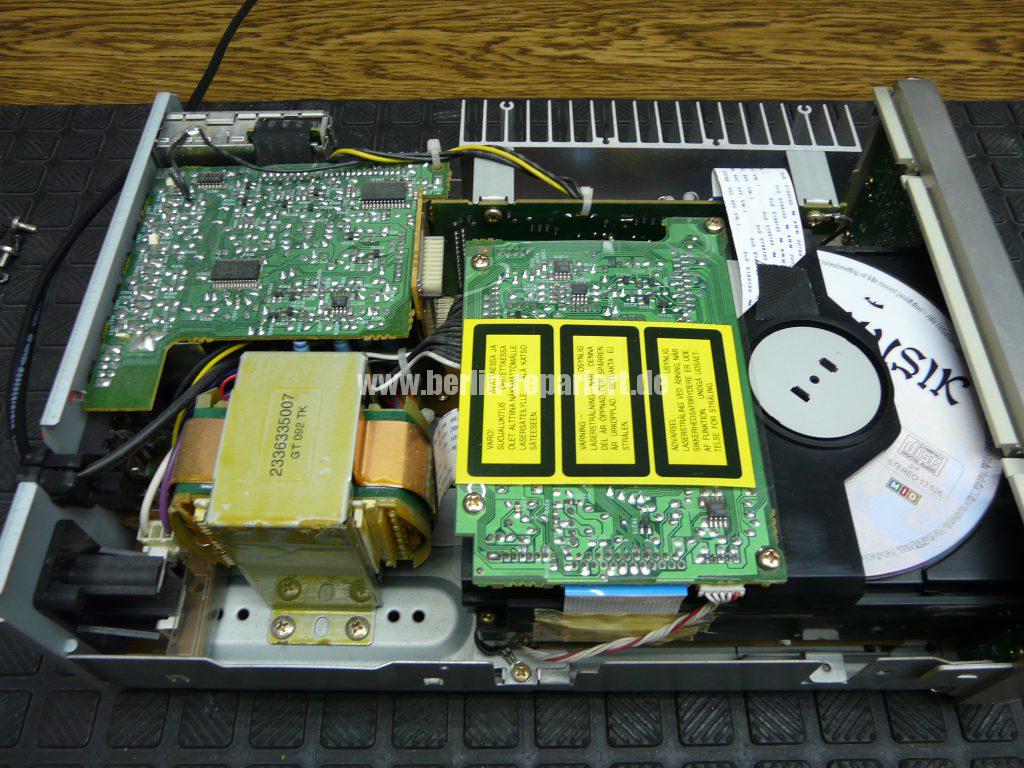

Deckel abschrauben und abnehmen; Rückwand abschrauben und abnehmen.
Jetzt die 2 Sicherungen messen!; alles OK!
Buchsen Platte samt Tuner rausziehen und entfernen; Netzteil Platine abschrauben, alle Stecker abziehen und abnehmen.
Tipp: zu viele Stecker und Kabel, Fotos machen.
Messen: an der kleine Transformator(für den Stby zuständig); hat die Primärseite noch ein Widerstand oder ist dies unendlich!
Stby Trafo ablöten; Messen.

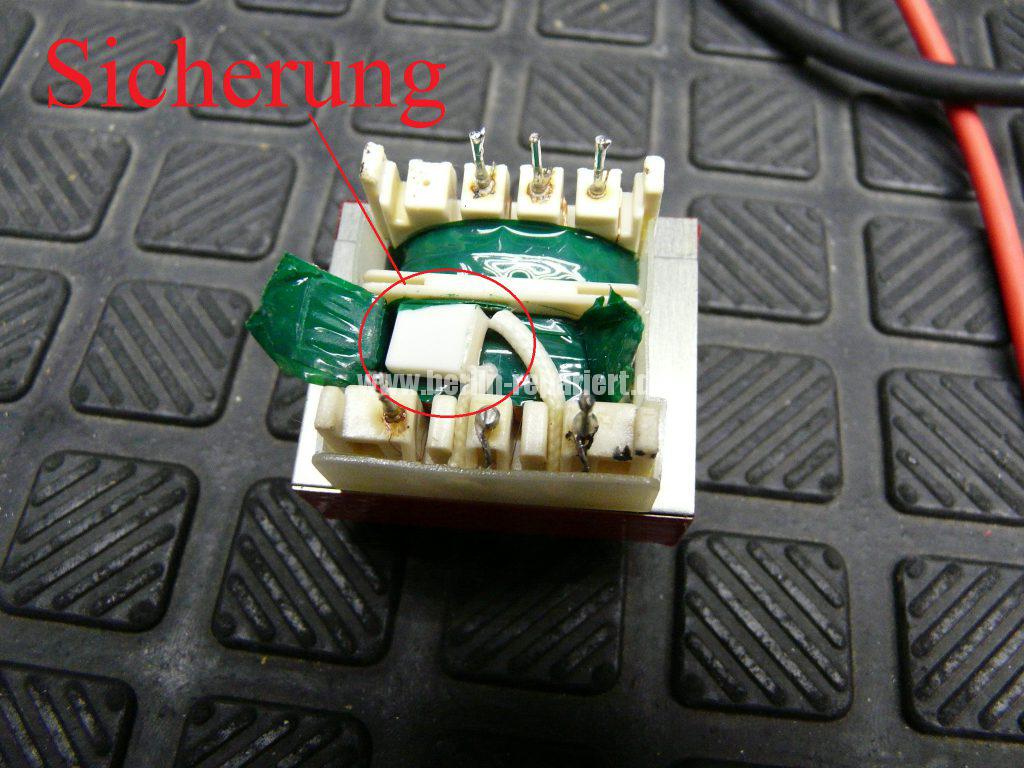

Hier ist der Widerstand unendlich; das bedeutet das die Thermosicherung in der Trafo durchgebrannt ist.
Achtung: der Hinweis lautet = Transformator erneuern.

Die Sicherung hat 125°C Schmelz Temperatur; man könnte dies auch austauschen, sollte aber nicht, aus Sicherheit gründen(lt. Hersteller), der Typ der Sicherung steht auf dem Sicherung drauf!

Denon UD-M30, keine Funktion (2)

Denon UD-M30, keine Funktion (3)

Denon UD-M30, keine Funktion (4)

Denon UD-M30, keine Funktion (5)

Denon UD-M30, keine Funktion (6)

Denon UD-M30, keine Funktion (7)

Denon UD-M30, keine Funktion (8)

Denon UD-M30, keine Funktion (9)

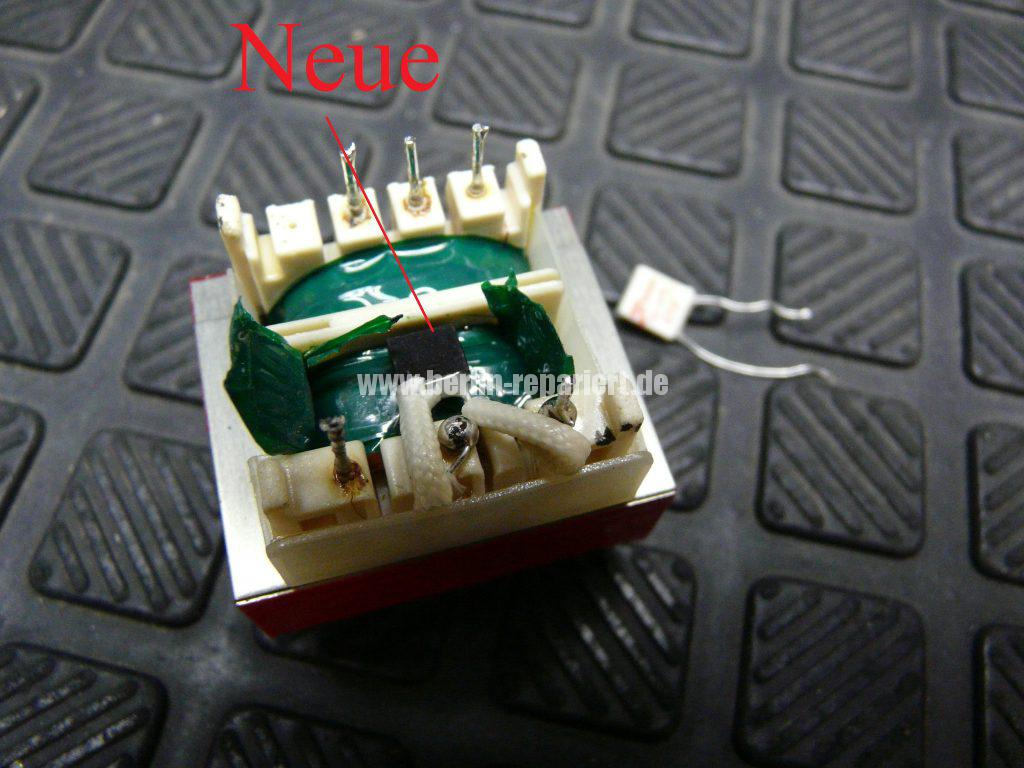

Update 13.05.16 Reparatur Trafo
Denon Stby Trafo Reparieren (2)

Denon Stby Trafo Reparieren (3)

Denon Stby Trafo Reparieren (4)

Denon Stby Trafo Reparieren (6)
