Dell Latitude E4200, Lüfter Defekt, CMOS Batterie

5 Jahre alt
Fehler: Lüfter macht Geräusche, System vergisst die Uhrzeit.
CMOS Batterie austauschen.
Blende oben, unter der Display, rausziehen.
Zwei Schrauben der Tastatur entfernen.
Tastatur abklemmen und rausnehmen.
Flex Leitung, über die Batterie abklemmen und rausziehen.
Batterie rausziehen und tauschen.
Tipp: verbaut ist ein CR2032. Dies kann an der vorhandene Kabel eingelötet werden.
Achtung: niemals ohne Kenntnisse eine Batterie überhitzen. Es entsteht Explosion Gefahr!
Lüfter Tauschen.
Schrauben an der untere Gehäuse Schale und hinten entfernen.
Zuerst der “SSD Laufwerk”(Platine) entfernen.
Achtung: ESD Sichern, niemals die kontakten mit dem Finger oder Werkzeug berühren.

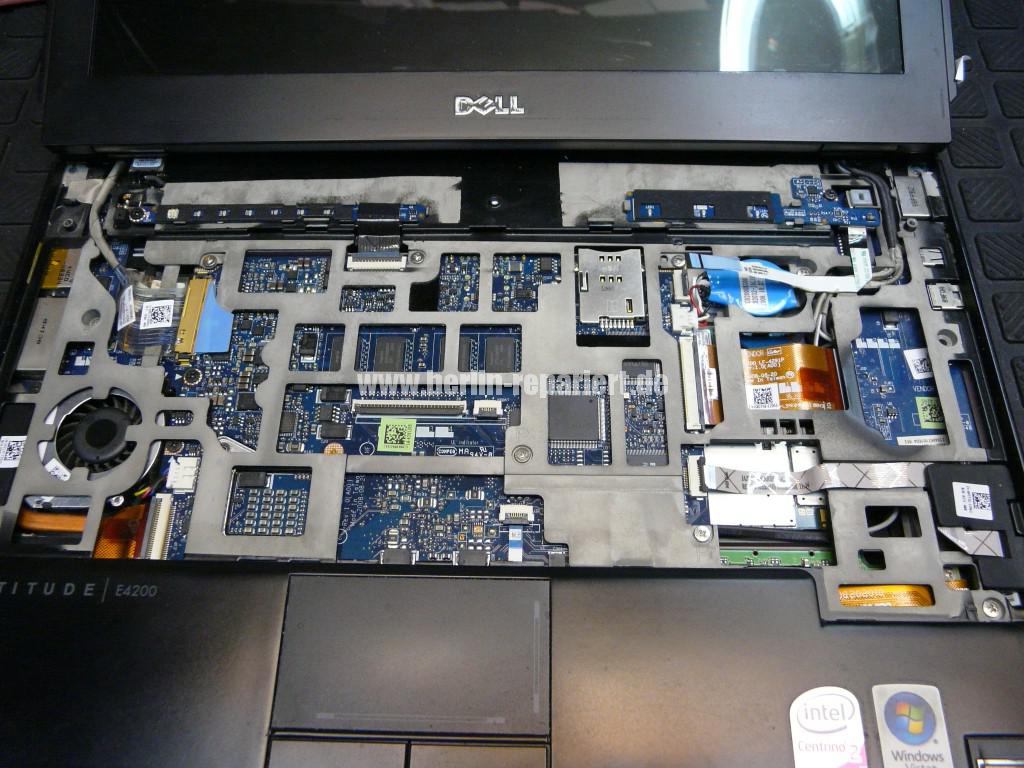

Alle “Silberne” Schrauben unter der Tastatur entfernen.
Alle gegenzeichnete Kabel und Flex Leitungen rausziehen.
Tipp: immer gleichzeitig und immer “Parallel”  rausziehen. Niemals die Leitungen knicken, Vorsicht mit dem Display Kabel, erst der Verriegelung lösen und dann nach oben ziehen.

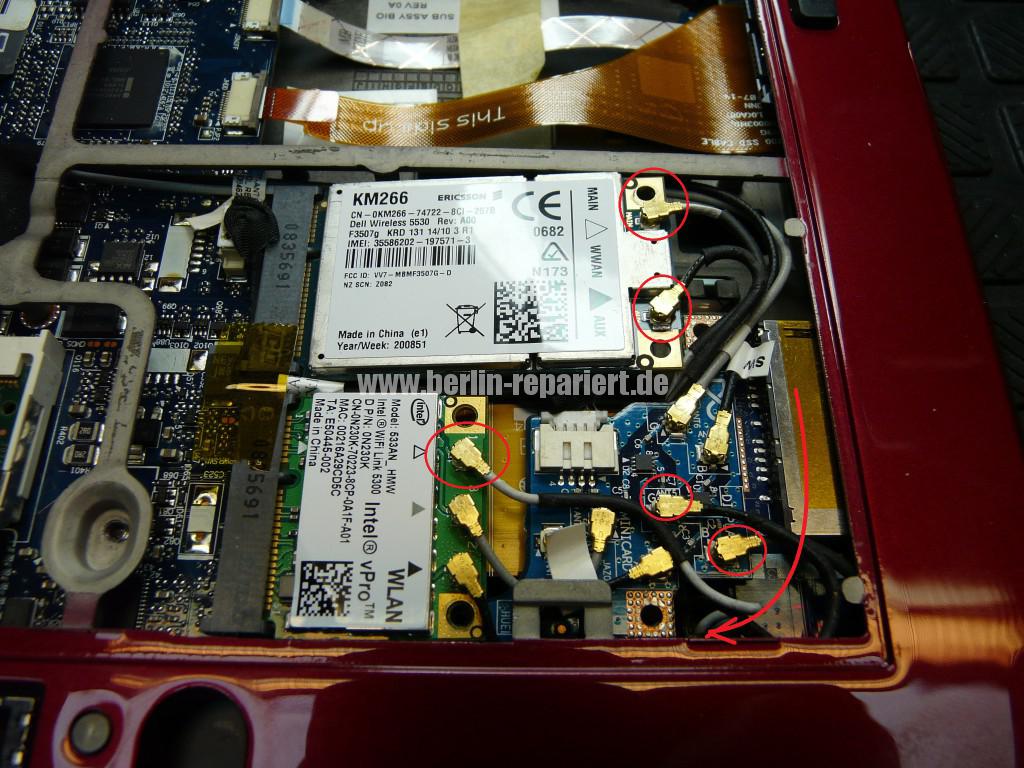

Antennen Kabel rausziehen, siehe Foto.
Tipp: ein Foto machen, hilft beim wieder zusammen bau. Es sind immer anderen Kombinationen möglich!
Antennen Kabel nach außen schieben, Richtung Display.
Tipp: immer nur das nötigste abklemmen.

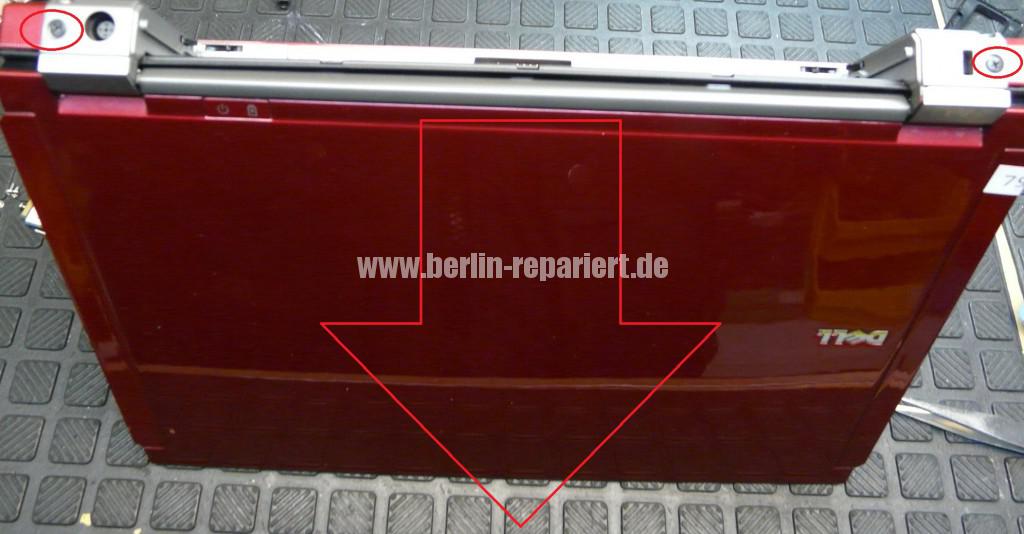

Achtung die Letzten Schrauben sind unter der Display Links und Rechts außen.
Die zwei entfernen und das Display rausziehen.
Obere Gehäuse Schale von der untere trennen.
Stecker der Lüfter rausziehen.
Die zwei Schrauben der Lüfter entfernen.
Lüfter tauschen.

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (2)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (10)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (4)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (5)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (3)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (8)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (6)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (9)

Dell Latitude E4200, Lüfter Defekt, CMOS Batterie (11)

CMOS Batterie, Dell Latitude E4200, Lüfter Defekt
