Bosch TES70151, geht aus, Schimmel

4 Jahre alt
Fehler: schaltet an; keine Anzeige; geht dann wieder aus.
Gehäuse Teile abschrauben und entfernen.
Alle Stecker und Verbindungen überprüfen.
Wasserschaden!
Heizungen Messen!
Schmelzsicherungen, Sicherungen und Thermosicherungen prüfen!
Elektronik, so weit wie möglich “kalt” Messen.
Bedienteil “Display Modul” freilegen.
Stromversorgung messen. ON Knopf funktioniert. Keine Anzeige.
An der EPROM Pos. U8 die 5V Messen. Data Leitungen mit ein 1MHz Oszilloskop schauen. “Zappelt” nichts! 5Volt vorhanden!
Da der CPU noch befehle(Start On) an nimmt, nichts geht aber weiter, könnte der EPROM Defekt sein.
Display Modul(Steuer Elektronik) Defekt.

Bosch TES70151, geht aus (1)

Bosch TES70151, geht aus (2)

Bosch TES70151, geht aus (6)

Bosch TES70151, geht aus (7)

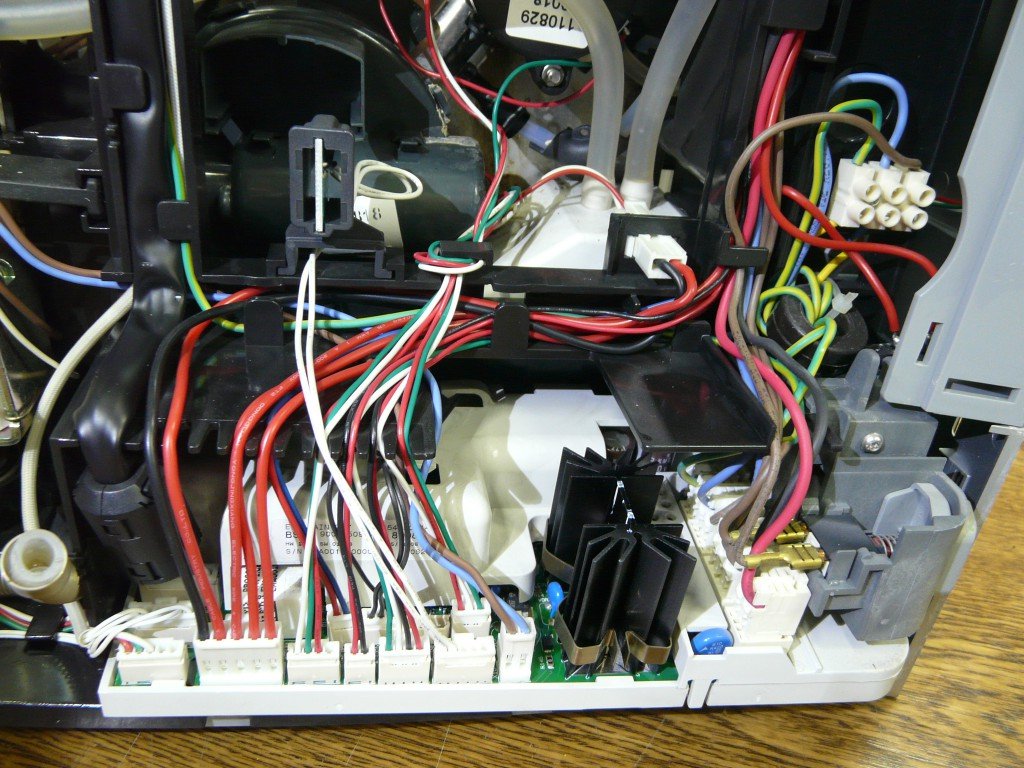

Bosch TES70151, geht aus (8)

Bosch TES70151, geht aus, Schimmel Eprom (3)

Bosch TES70151, geht aus, Schimmel Eprom (4)

Bosch TES70151, geht aus, Schimmel (3)

Bosch TES70151, geht aus, Schimmel (4)

Bosch TES70151, geht aus, Schimmel
