Blomberg GSN 1581, heizt nicht mehr

6 Jahre alt
Fehler: der Geschirrspüler heizt nicht mehr.

Vorsicht!; alle Bleche in dem Gerät sind extrem scharfkantig!
Achtung: Lebensgefahr durch 220V!

Als erste habe ich den Heizung getestet; untere Abdeckung angeschraubt; die Leitungen der Heizung rausgezogen; 220V an der Kupplung der Heizung angeschlossen und diese mit Strom versorgt.
Der Heizung wurde schnell heiß, ist also OK.

Eine Glühbirne an der Leitungen der Heizung angeschlossen; Programm gestartet; Glühbirne leuchtet nicht.
Also; entweder Kabelbaum oder die Leistung-Elektronik ist defekt.

Die Leistung-Elektronik(Control Board C310) ist unter der obere Blende neben der Steuer Elektronik; Elektronik ausgebaut; die Leitungen Lila und Schwarz verfolgt; der Kabelbaum mit angeschlossene Heizung gemessen = OK, also kein Unterbrechung.
Der Heizung wird über ein Relais auf der Leistung-Elektronik angesteuert.
Aha!; an der Relais sind kalte Lötstellen vorhanden, an beide Steuer Pins der Relais.
Hab die Pins Seitlich verschoben und jetzt sieht man besser die geplatzte Lötstellen.

Relais nachlöten, oder besser austauschen.

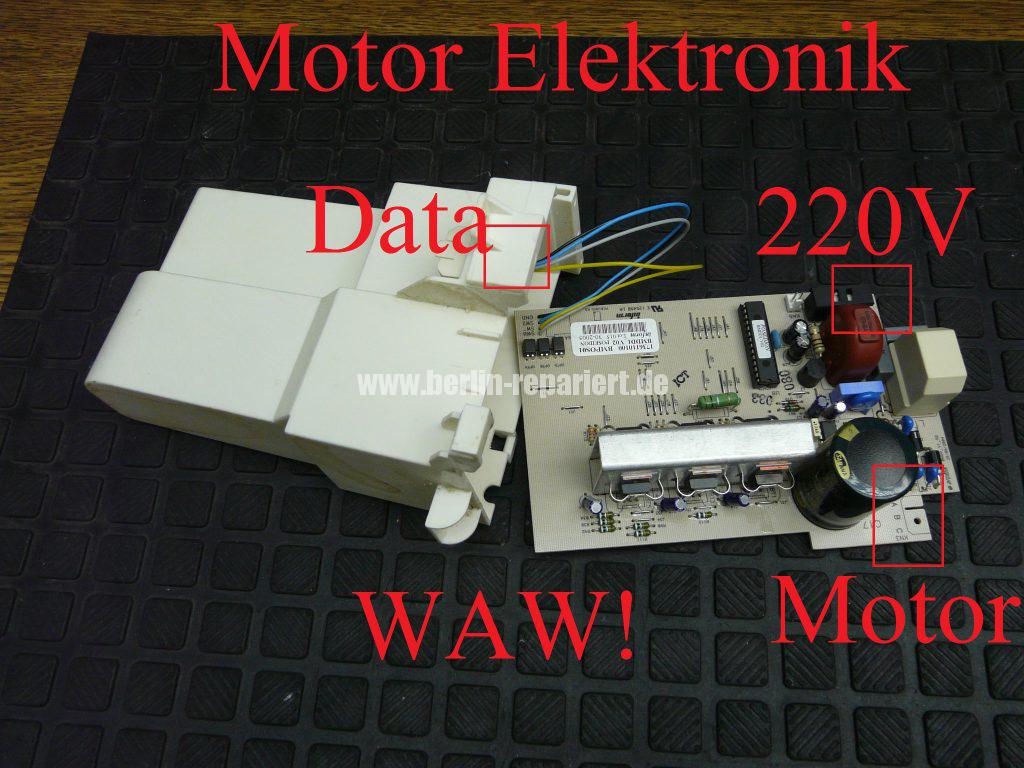

Habe hier auch die Elektronik der Motor rausgeholt und Fotografiert; ist nur interessant zu sehen, “wie viel Aufwand” Blomberg betrieben hat für die Elektronik der Motor.

blomberg-gsn-1581-heizt-nicht-mehr-3

blomberg-gsn-1581-heizt-nicht-mehr-6

blomberg-gsn-1581-heizt-nicht-mehr-7

blomberg-gsn-1581-heizt-nicht-mehr-8

blomberg-gsn-1581-heizt-nicht-mehr-10

blomberg-gsn-1581-heizt-nicht-mehr-5

blomberg-gsn-1581-heizt-nicht-mehr-4
