Beko DSN 1300 XP, keine Funktion

8 Jahre alt
Fehler: keine Funktion
Achtung, nicht nachmachen, Lebensgefahr!
Die 220V kommen an der Elektronik, und weiter nichts.

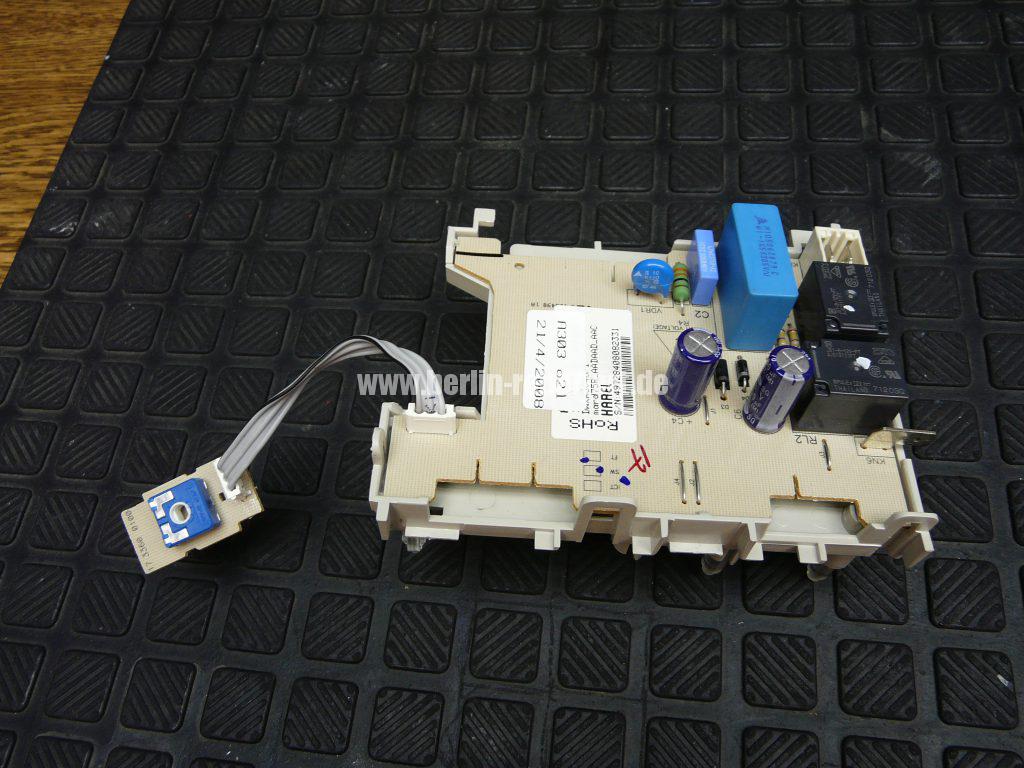

Habe die Elektronik abgebaut; ein Kabel für die 220V, direkt auf dem Platine eingelötet; gemessen; die 220V gehen durch R4 und C5 und daraus soll die Spannung für die Elektronik gewonnen werden; es kommen nur noch ca.2V raus; der Widerstand R4 ist OK auf dem C4 ist auch kein Schluss auch die Dioden sind OK, bleibt also nur C5 übrig.
C5 erneuert und jetzt sind hier ca.9V, der Netzteil läuft wieder.

Tipp: die Werte der R4 und C5 können variieren, also nachschauen was drauf steht.

Der Fehler hier findet man sehr oft in Geräte die so ein Netzteil-Schaltung verwenden, und fast immer ist nur der Kondensator defekt.
