ASUS X55A, Lüfter Defeket, wird Heiß

3 Jahre alt
Fehler: man hört der Lüfter nicht mehr, Gerät wird heiß und geht aus.

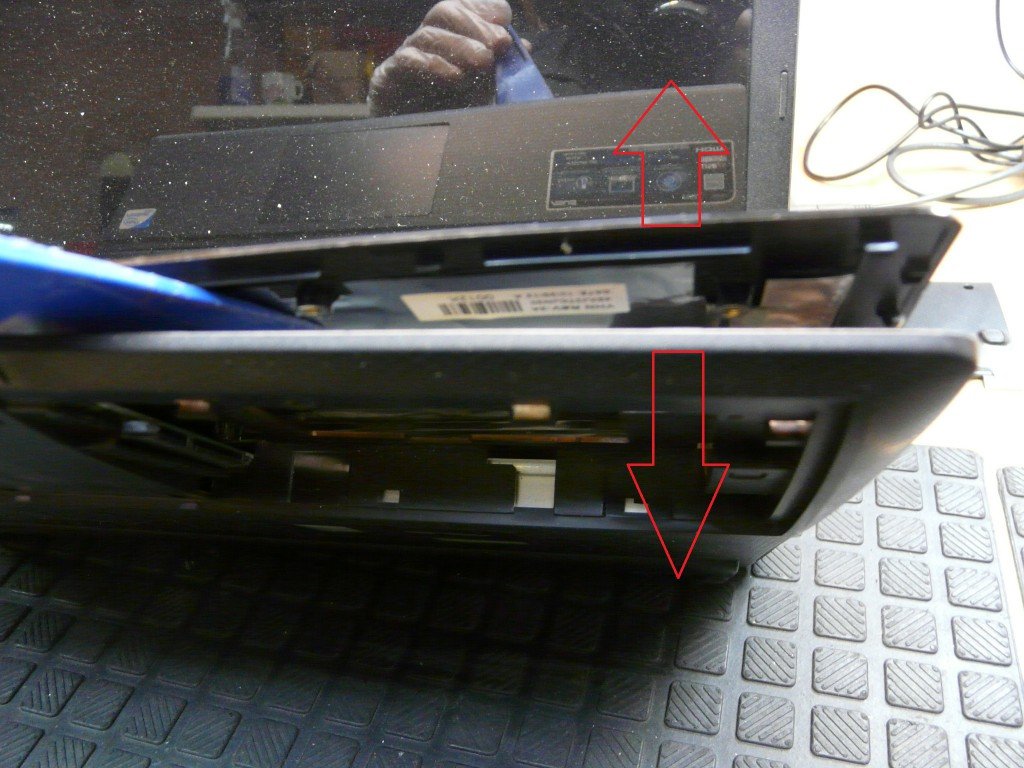

Gehäuse zerlegen.
Achtung an der Flex Leitungen, sowie deren Klemmungen.
Display Konnektor gerade rausziehen, nicht verbiegen.
Lautsprecherstecker L und R anfassen und rausziehen, sonst bricht der Kupplung ab.
Netzbuchse abnehmen.
Board rausnehmen.
Die Anschlussstelle der Lüfter Messen +5v-Masse-ca.2,5-3V On.
Tipp: hier sind keine Punkte markiert, da der Hersteller unterschiedliche Lüfter für unterschiedliche Geräte verwendet. In der Regel sind: Schwarz (-), Rot(+), ((Gelb oder Blau (On) (anderen Farben möglich)(Gelb oder Blau auch Feedback)). Messen!
Stromversorgung der DD Motor vorhanden!
DD Motor dreht nicht, blockiert aber nicht!
DD Motor Defekt.
Lüfter komplett tauschen.
