ASUS R510L keine Funktion

3 Jahre ASUS nur 3 Jahre, solche Notebooks baust du!

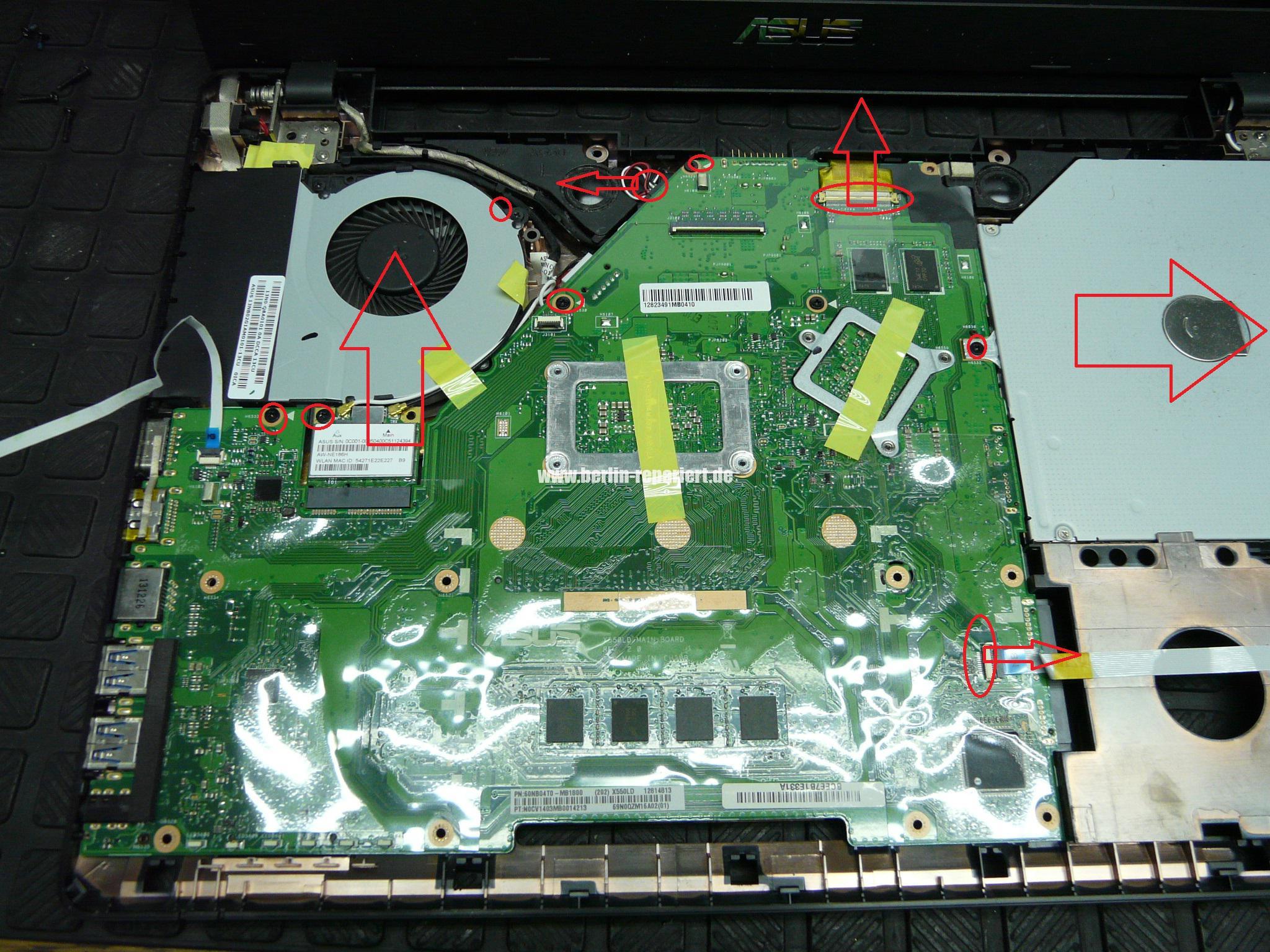

Notebook zerlegen; die Powertaste von der Gehäuse ausbauen und an der Board anschließen. Board ausbauen und sichern, dann mit dem Netzteil verbinden.
Messen, sind die 19V nach der Netzbuchse vorhanden, hier ja.

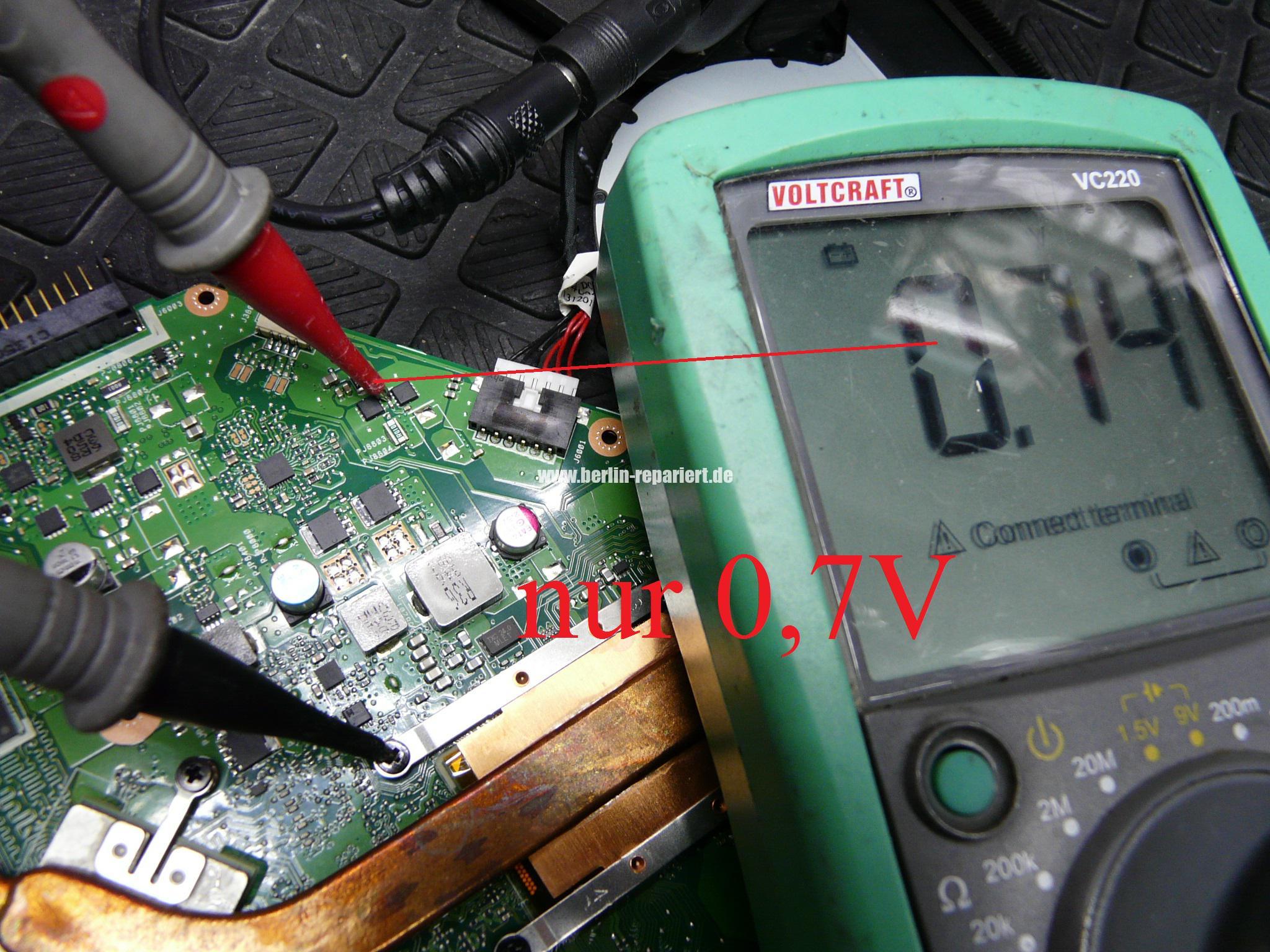

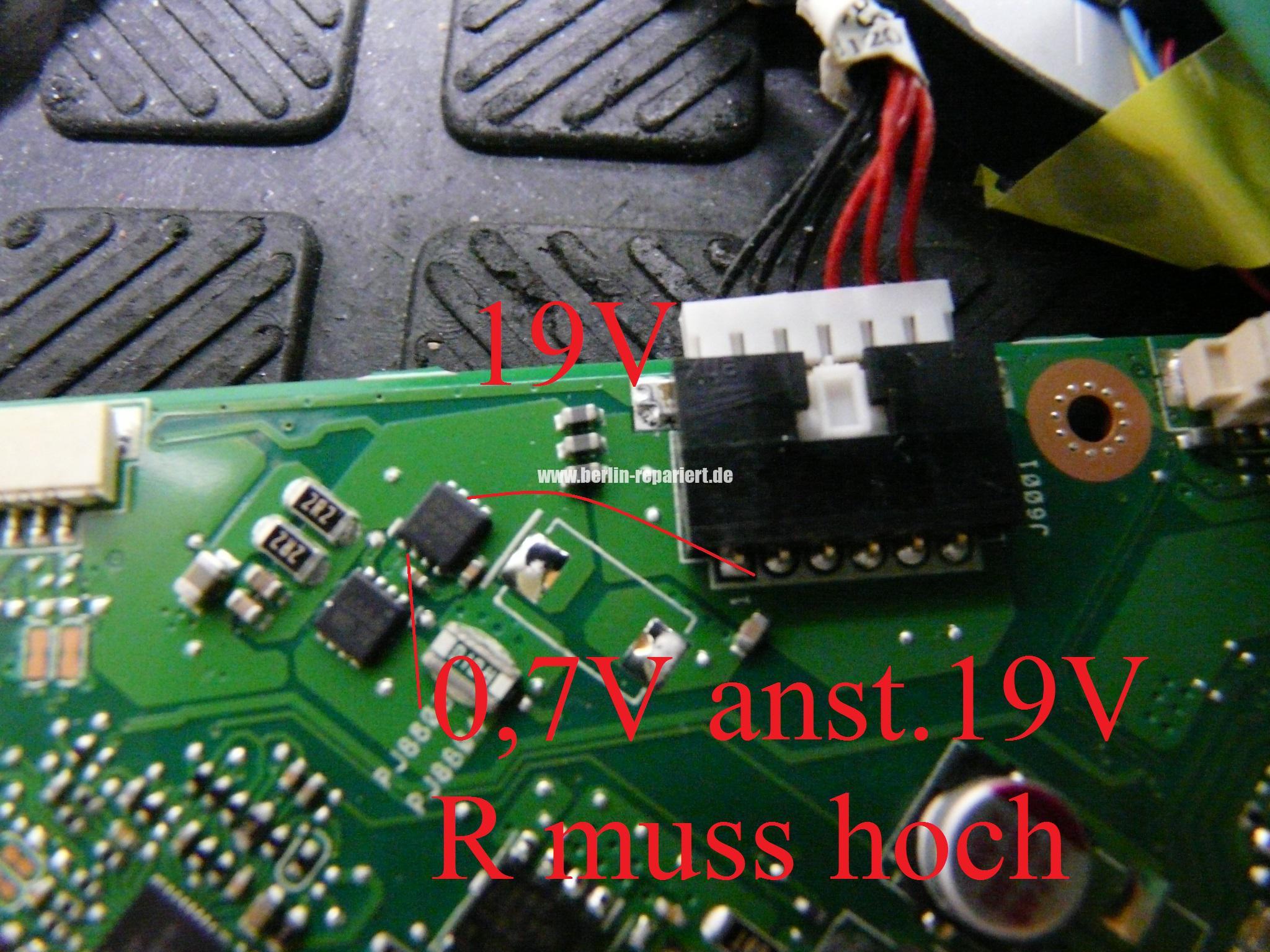

Messen, sind die 19V nach dem ersten Transistor, der Eingang Schaltung vorhanden, hier nein.
Messen, ist der R der nachfolgende Schaltung sehr hoch!, hier ja, also kein zu höhe verbrauch.

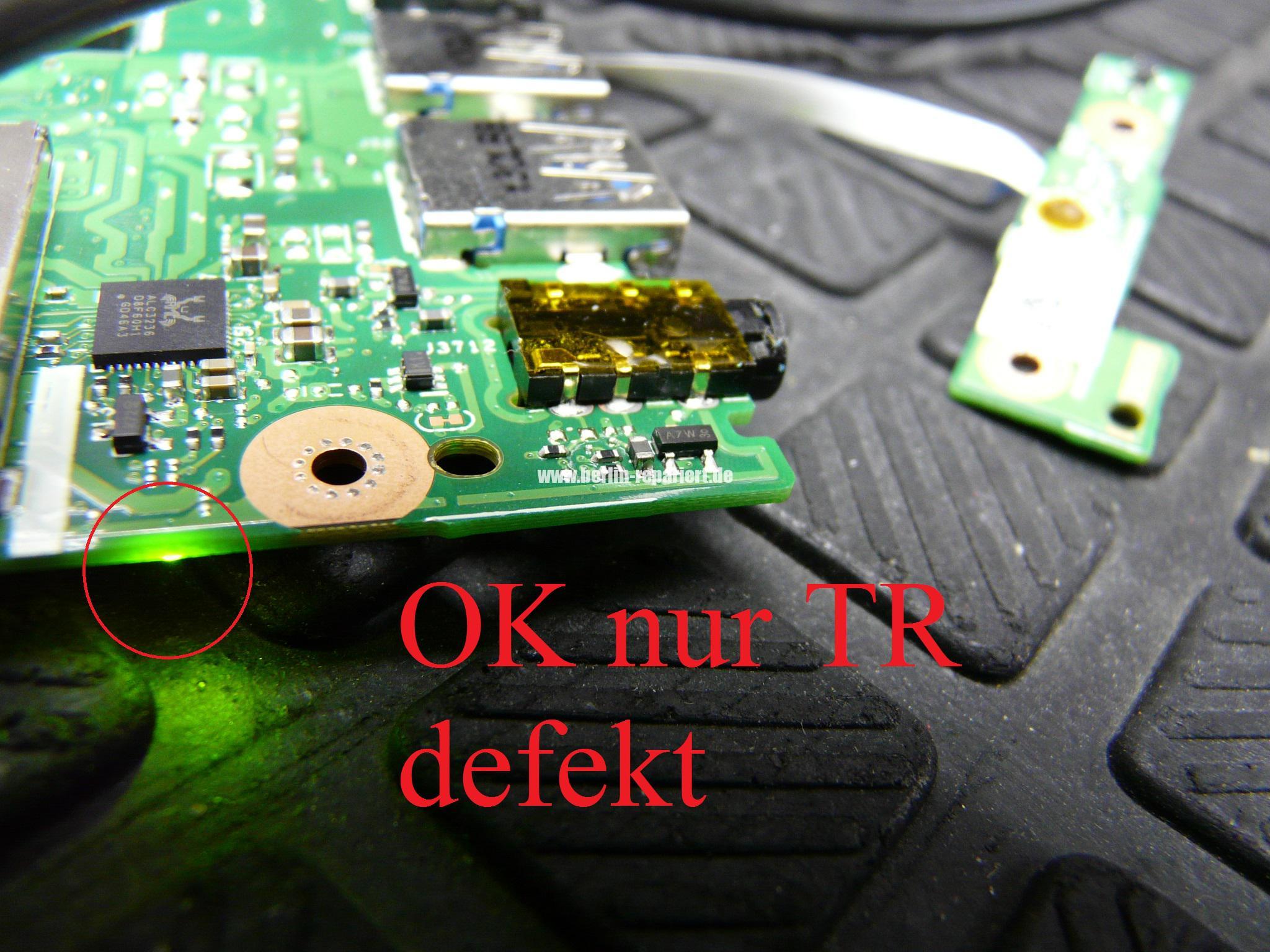

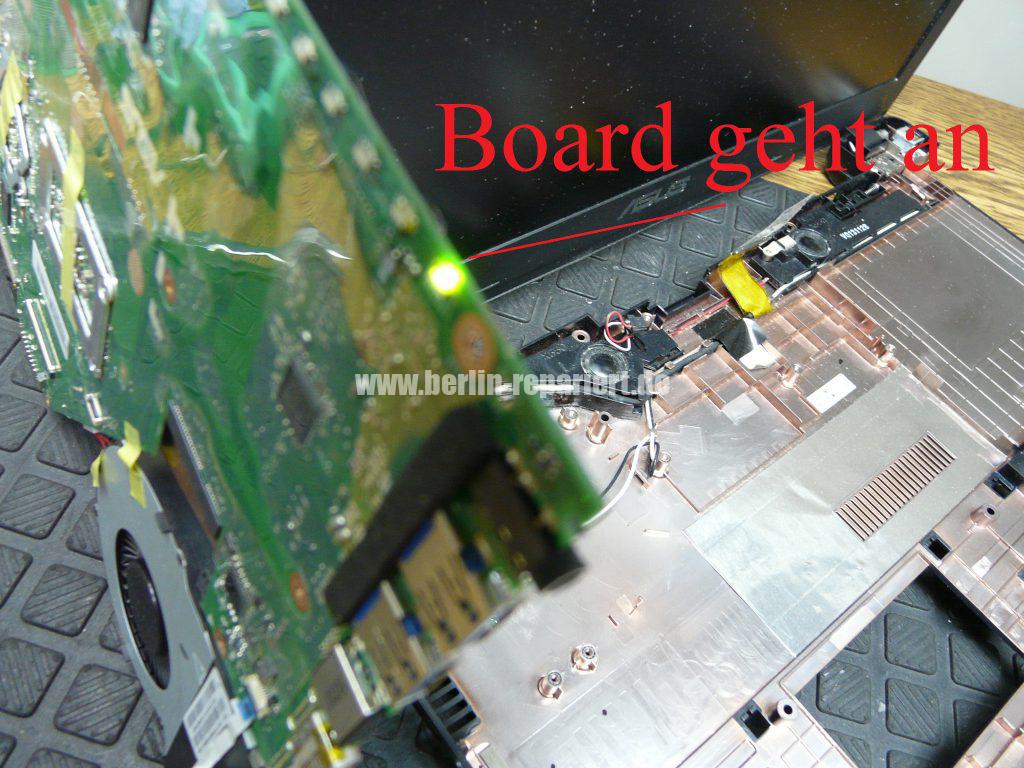

Labor Netzteil auf 19V stellen und nach dem Transistor das Board versorgen; einschalten; der Verbrauch geht auf 0,5A der LED Leuchtet, CPUs werden warm = Board ist OK.

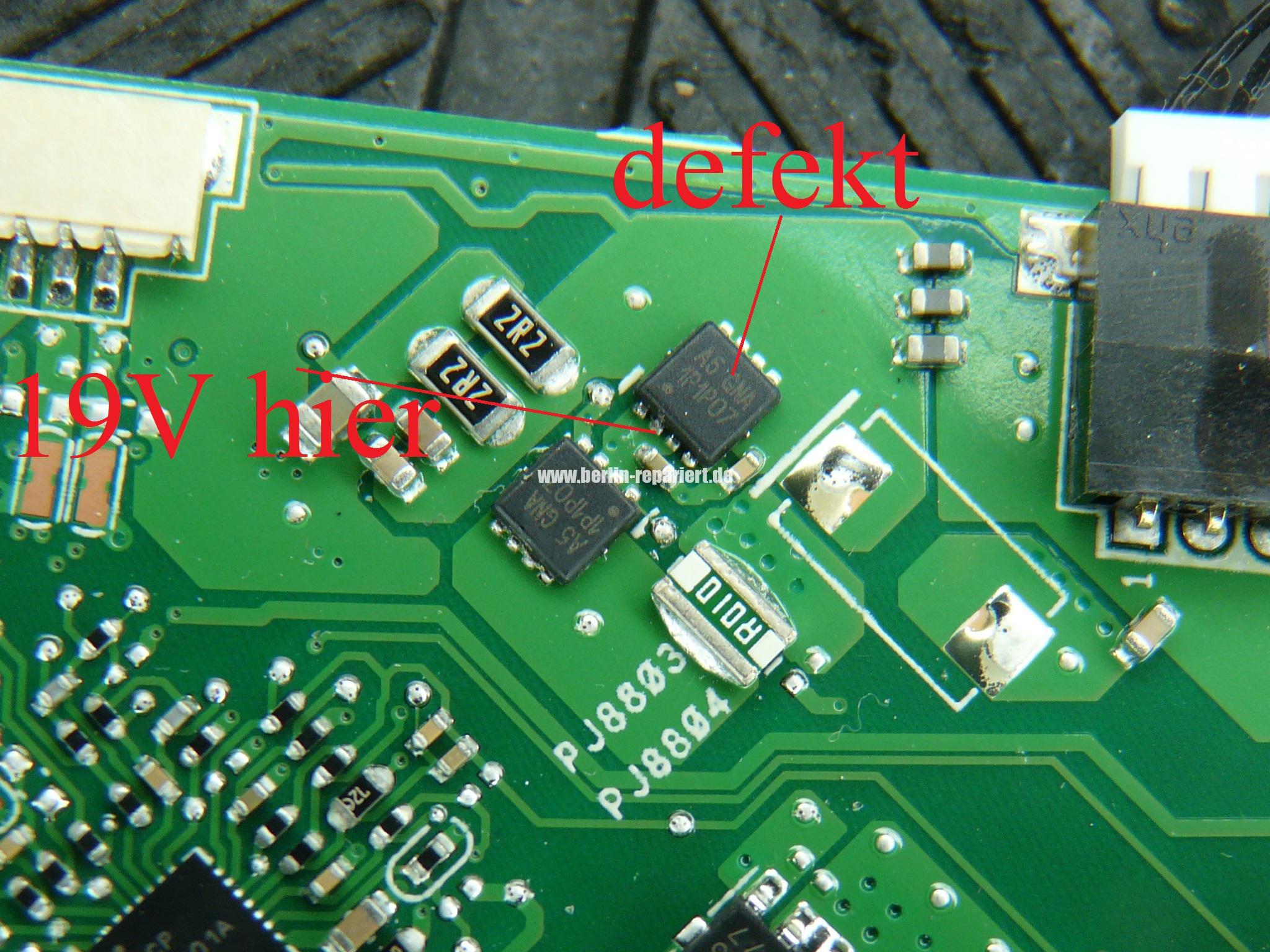

Hier ist nur der Transistor A5 GNA defekt, ein N-Kanal MOSFET, austauschen.
Habe bestellt, dauert 1 Woche, melde mich dann wenn der Transistor da ist.

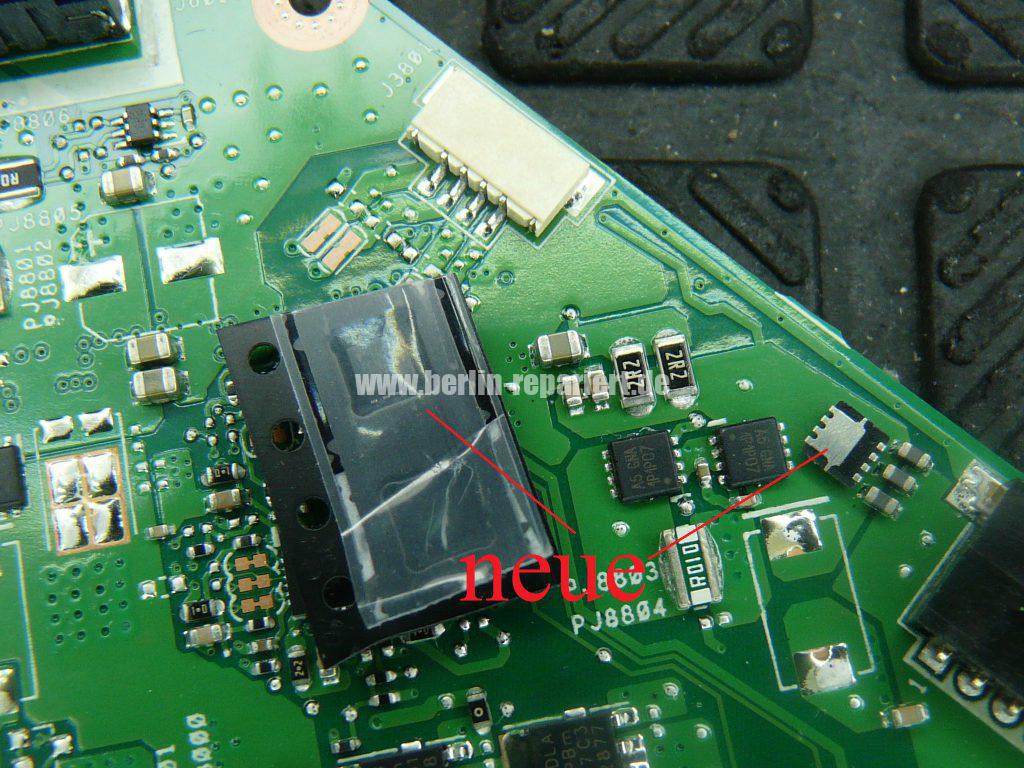

Update 11.1.18: der neue Transistor ist da; mit Heißluft ausgetauscht; es funktioniert wieder.
