ASUS Eee Pad TF201, lädt nicht mehr

2 1/2 Jahre alt

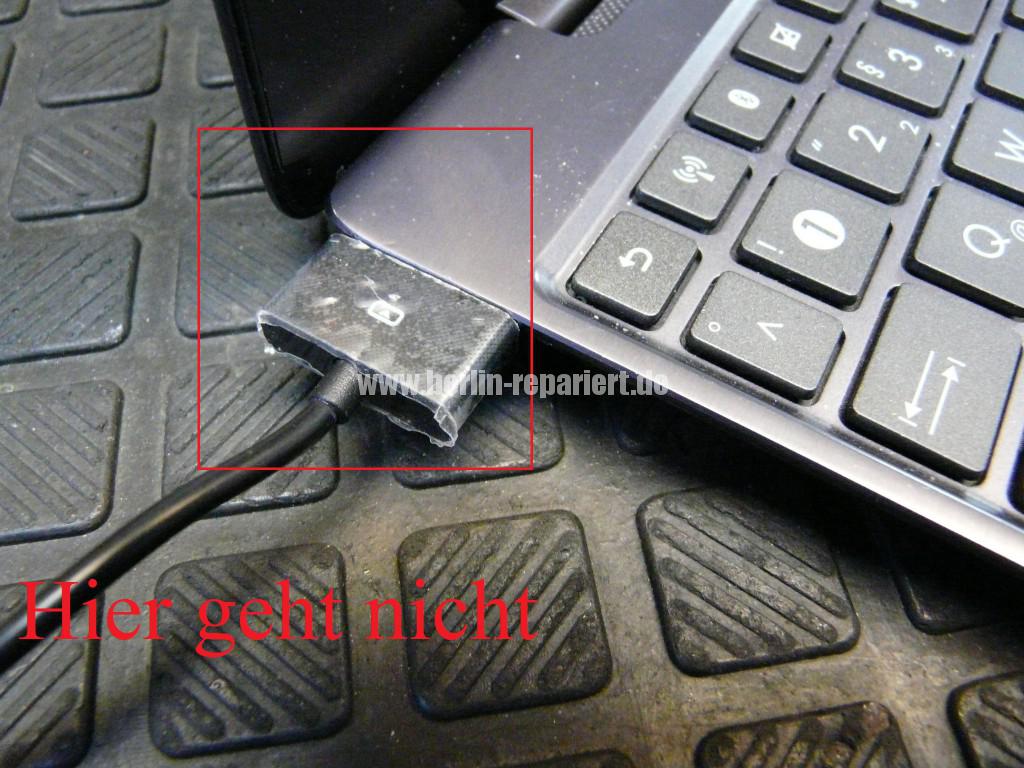

Fehler: wenn man der Stecker der Netzteil an der Tastatur Teil anschließt, dann wird der Akku nicht geladen; direkt am den Gerät funktioniert.

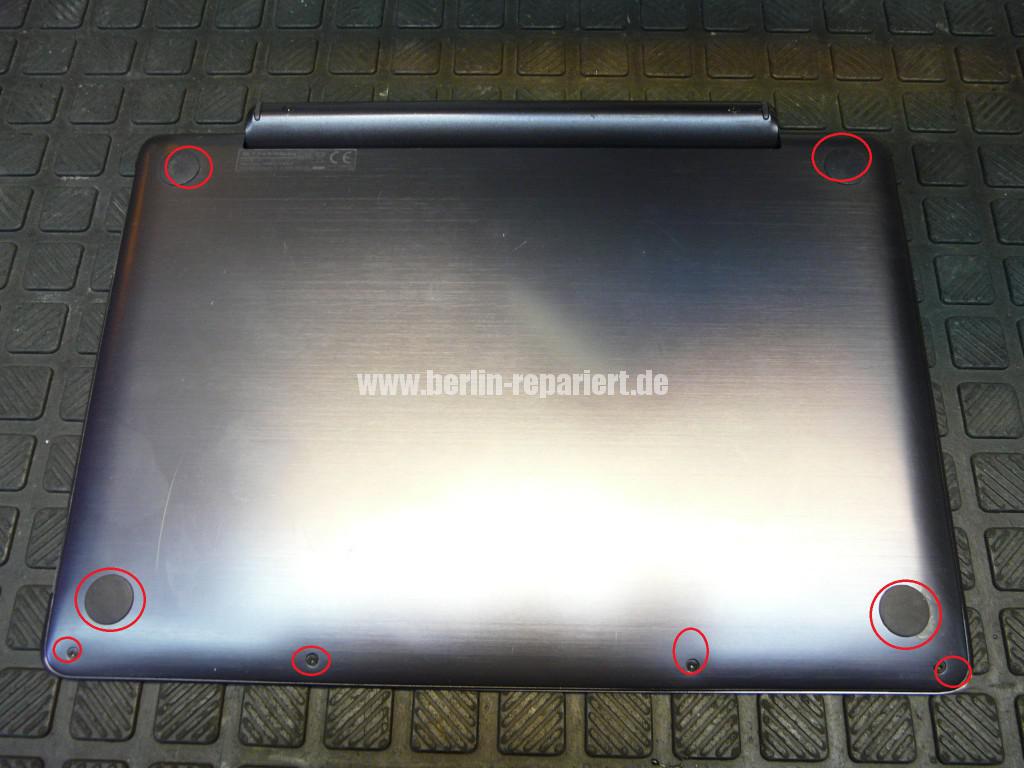

Die untere Plate der Tastatur abschrauben; auch unter der Gummifüße sind Schrauben.

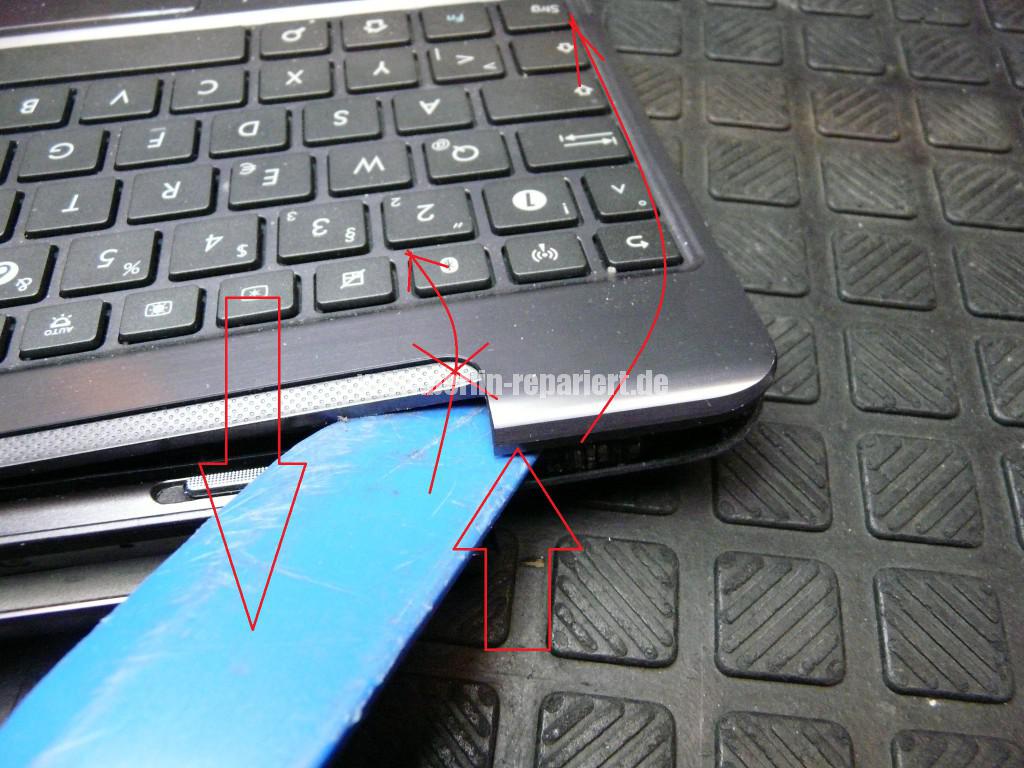

Obere Schale vorsichtig abklemmen und nach “vorne” klappen; Achtung: die Leitungen nicht beschädigen.

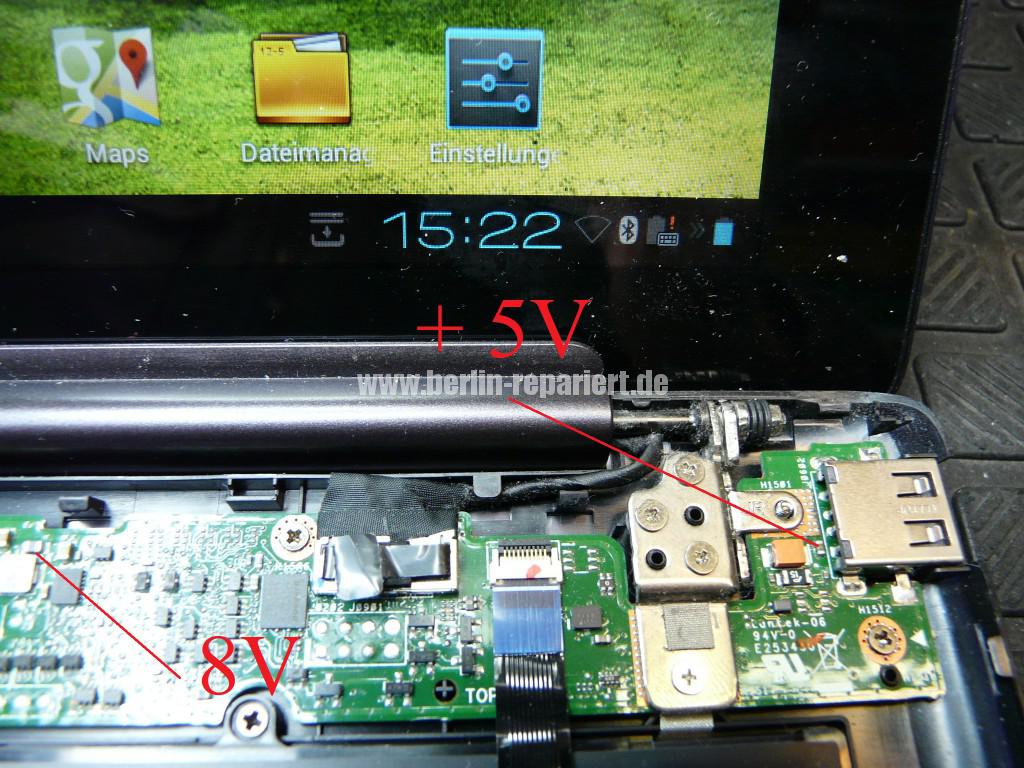

Messen: 5Volt an der Eingang Schaltung!; 5Volt an der USB Buchse; 8Volt an der Akku Ladegerät!
Hier ist alles vorhanden; nur durch der Leitung, der zu dem Display führt geht nichts mehr.
Verbindungskabel zum Display ist defekt.

Tipp: der Kupplung der Display; die Wände sollen parallel verlaufen!; ist das nicht der fall!; dann vorsichtig parallel biegen, die Kontakten dort sauber halten.

ASUS Eee Pad TF201, lädt nicht mehr (2)

ASUS Eee Pad TF201, lädt nicht mehr (3)

ASUS Eee Pad TF201, lädt nicht mehr (4)

ASUS Eee Pad TF201, lädt nicht mehr (5)

ASUS Eee Pad TF201, lädt nicht mehr (6)

ASUS Eee Pad TF201, lädt nicht mehr (7)

ASUS Eee Pad TF201, lädt nicht mehr (9)

ASUS Eee Pad TF201, lädt nicht mehr (12)

ASUS Eee Pad TF201, lädt nicht mehr (16)

ASUS Eee Pad TF201, lädt nicht mehr (17)
