ASUS A55V, keine Funktion

4 Jahre alt
Fehler: keine Funktion, kein LED Leuchtet.
Mit ein anderen Netzteil probiert!
Gerät zerlegen: siehe ->https://www.berlin-repariert.de/asus-a55v-netzbuchse-defekt-brennt/

Messen: kommen die 19V auf dem Board!
Tipp: die SMD Bauteilen werden immer kleiner, ein starke Lupe benutzen, viel Licht dazu.

Hier sieht man das die Schutzdiode geplatzt ist; da diese direkt an der 19V angeschlossen ist = ein Überspannung/verpolung könnte hier stattgefunden haben.

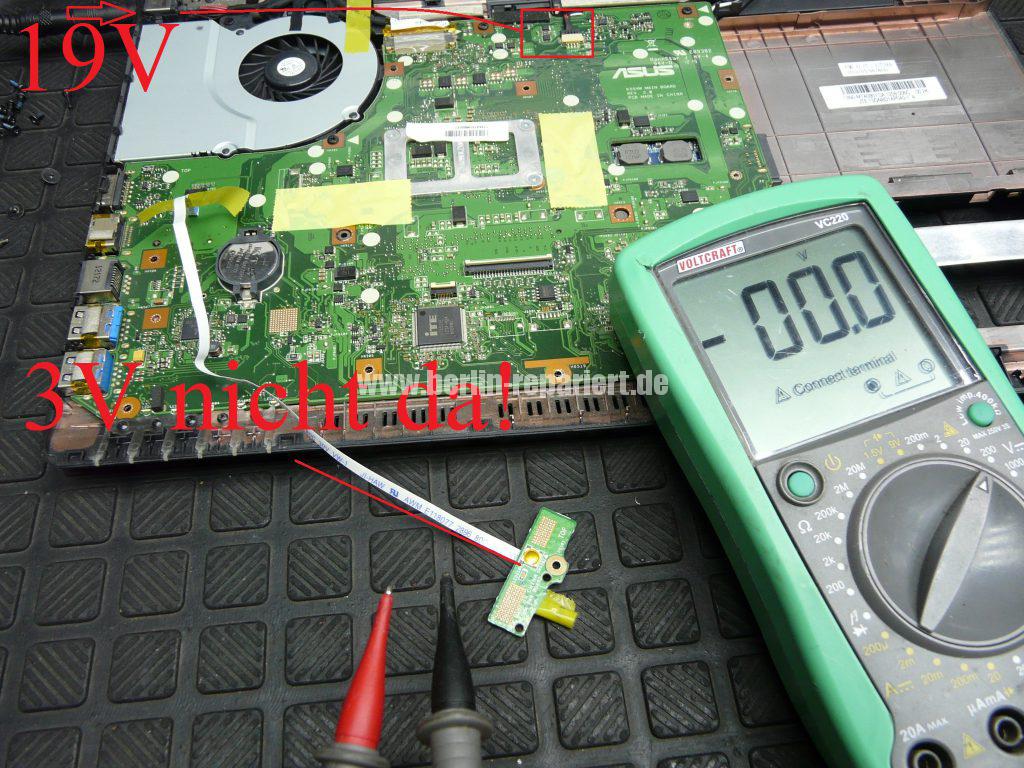

Messen: sind die 3V an der Power Taste vorhanden!; wenn nein = Eingang Schaltung prüfen.
Weiter messen; gehen die 19 durch den ersten Transistor durch; hier ist ein als “Diode” bezeichnete SMD Teil. Typ 1N2304, ich vermute das die Informationen falsch sind.
Weiter messen; ist nach dem “Transistor etwa ein Kurzschluss!; wenn nein dann auf eigene Risiko riskieren, und der Transistor brücken(ich meine, ein sehr gute kontakt); so, jetzt geht der Notebook an.

Also: der Transistor regelt die Leistung; wenn er defekt ist, kommt nicht mehr durch; vermutlich hat hier ein Überspannung die Schaden verursacht; das bedeutet; Netzteil Extern unter Last überprüfen!

Der Transistor kann gebrückt werden; aber die an der 19V parallel angeschlossene Diode sollte ausgetauscht werden; einfach eine von ein defekte Board nehmen, die sind fast alle gleich, so etwa wie ein Zehner Diode.
